Дворники с подогревом своими руками: как быстро отогреть и сделать обогрев щеток стеклоочистителя

Что есть на рынке

Щетки стеклоочистителя с подогревом Burner-3

Сегодняшний рынок предлагает относительно немного марок зимних стеклоочистителей, к которым можно отнести дворники с подогревом «Burner», «Consul Winter» и еще несколько менее известных брендов. Существенных различий между ними нет, отличается лишь способ крепления и форма. Щетки стеклоочистителя с подогревом «Burner» имеют специализированные адаптеры, что немного облегчает процесс крепления, а конкуренты оснастили свою продукцию «крючками». Цены на подобные товары выше, чем на привычные дворники, однако вполне доступны. Так стандартный комплект для подогрева дворников обойдется владельцу авто в 1,5 – 2 тыс. рублей, в зависимости от марки, региона и ценовой политики магазина.

Цена на более «продвинутые» дворники с подогревом, в комплект которых включены дополнительные комплектующие, увеливается вместе с количеством всевозможных функций, поэтому многие автолюбители делают дворники с подогревом своими руками. Новое поколение щеток стеклоочистителя с подогревом «Burner 5» как раз можно отнести к таким моделям. В комплект дворников с подогревом «Burner 5» могут быть дополнительно включены такие комплектующие, как пульт дистанционного управления, что позволяет пользоваться продуктом с максимальным комфортом. Цена на данный товар, естественно, превышает стоимость менее «продвинутых» моделей и варьируется в пределах 4,5 – 5,5 тыс. рублей.

Число владельцев авто, которые отдают предпочтение специализированным дворникам, постоянно растет, так как данный продукт уже успел зарекомендовать себя на рынке комплектующих и значительно облегчить жизнь автомобилистам в условиях сурового и переменчивого российского климата. Однако, устанавливать ли подобный элемент на свой автомобиль или какой марке отдать предпочтение, решать только Вам.

Известные производители

Среди наиболее надёжных производителей тёплых щёток стоит выделить бренды «Consul Winter» и «Burner». Принципиальные отличия между ними отсутствует, есть лишь разница в форме и креплении. Компания «Burner» снабдила свою продукцию специальными адаптерами, благодаря которым процесс монтажа существенно облегчается. Конкурентные компании оснащают каждый комплект щёток крючками.

Если говорить о ценовой политике, стоимость тёплых дворников в минимальной комплектации не особо превышает классические щётки. Другое дело, когда функциональные возможности расширяются за счёт расширенной комплектации. Стоимость будет выше в два раза.

Щетки стеклоочистителя с подогревом Burner

Такой вид подогрева считается самым эффективным. Цена таких щеток не будет отличаться от других дорогих зимних моделей, однако эффект превзойдет все ожидания. Обычно цена зависит от самих изделий, а также от возможной температуры нити накала.

Как заявляют производители, такие изделия могут прогреться до температуры около ста градусов всего лишь за две-три минуты. Но это при условии, что устройства находится в условиях комнатной температуры. На улице этот процесс займет еще несколько секунд.

Однако не стоит надеяться, что даже такие дворники очень быстро справятся с большим слоем накопившегося на стекле льда. В этом случае вам придется немного подождать. А чтобы ускорить этот процесс лучше помогать руками.

Способы оттаивания стеклоочистителей

Традиционно нижняя часть стекла обогревается путем обдува горячим воздухом, подаваемым вентилятором салонного отопителя. Проблема в том, что оттаивание происходит слишком долго: сначала необходимо прогреть двигатель и охлаждающую жидкость, чтобы получить теплый воздух, затем потребуется еще 15–20 мин на растапливание льда.

Существует несколько альтернативных вариантов решения вопроса:

организовать обогрев зоны покоя щеток с помощью накладного нагревательного элемента;
приобрести готовые стеклоочистители со встроенной системой подогрева и подключить их к бортовой сети авто;
самостоятельно изготовить нагревающий элемент и установить на штатные «дворники» с присоединением к электросети через прикуриватель либо отдельную кнопку.

Первый способ даст отличный результат при установке нагревателя на заднее стекло автомобиля. Дело в том, что на заводе оно проходит термическую обработку и не боится перепадов температур в разных зонах. Чего не скажешь о лобовом стекле, чей подогрев при морозе минус 15 °С и ниже спровоцирует появление трещин. Это следствие резкого повышения температуры на одном участке, на что трехслойная конструкция «триплекса» не рассчитана.

Прогрев нижней зоны стекла реализуется довольно просто: купите пленочный термоэлемент и приклейте к поверхности (в изделии предусмотрен липкий слой с одной стороны). Затем подсоедините к контактам провода, подключенные к прикуривателю либо отдельной кнопке.

Обратите внимание! При использовании нагревателя на переднем стекле не включайте его на морозе –15 °С и ниже. Сначала прогрейте автомобиль традиционным способом

Стоит ли покупать дворники с подогревом?

Есть определённая категория автомобилистов, которые считают, что установка дворников с подогревом позволит им экономить на незамерзающей жидкости, заливая в бачок стеклоомывателя воду при минусовых температурах.

Однако, это не так, «электродворники» имеют сравнительно невысокую температуру нагрева и их мощности не хватит, чтобы сделать всё лобовое стекло тёплым. Попадая на холодное стекло в мороз, вода в любом случае замёрзнет и образует корку льда, что тут же сильно ограничит видимость водителю. Обойтись без незамерзающей жидкости зимой вряд ли получится.

Так же мощности «электродворников» не хватит, чтобы растопить лёд, образовавшийся на лобовом стекле автомобиля после ночной стоянки – автовладельцу в любом случае придётся прогревать салон машины или счищать лёд со стекла вручную.

По сути, мощность подогрева дворников рассчитана только на то, чтобы попадающий на стеклоочистители снег не замерзал и не образовывал бесформенный кусок льда, мешающий чистить стекло.

Постоянно застывающий снег на стеклоочистителях во время движения — достаточно часто встречающееся на зимней дороге явление, но на борьбу с ней рассчитаны и все другие модели «зимних» дворников – и бескаркасные и укомплектованные специальным чехлом.

Разумеется, «электродворники» способны справиться с налипшим снегом гораздо лучше, чем любые другие. Однако, насколько высока необходимость их установки – в большой степени зависит от климата региона, в котором эти дворники будут использоваться.

Если зимы в регионе снежные и достаточно продолжительные – то установка «электродворников» целесообразна.

Если же снег налипает на дворники всего несколько недель в году — то нужно ли вмешиваться в электрическую сеть автомобиля, а так же думать о монтаже и демонтаже дворников два раза в год, или же лучше обойтись «обычными» бескаркасными дворниками — решать каждому самостоятельно.

Принцип работы подогревов

Вообще как я описал сверху, есть всего два типа:

Первый. Это полностью обогрев всей поверхности лобового или заднего полотна. Кстати выполнены они по разным технологиям. Лобовое делают специальным способом, ни для кого не секрет что оно состоит из двух половин, между ними находится специальный клеящий состав (нужный для прочности и для того чтобы при повреждении, осколки не полетели в салон). Туда же помещают и специальные тонкие нити (обычно сделанные из нихрома или других тугоплавких металлов), они настолько малого размера, что разглядеть их сложно, если только присматриваться. Делается это для того, чтобы они не перекрывали зону осмотра для водителя.

Заднее стекло обогревается по-другому. Тут есть специальные нити, которые нанесены сверху, что-то типа краски, их не прячут внутри и не делают прозрачными, потому как сзади это не совсем нужно. Они просто находятся на равном расстоянии, что достаточно для обзора

Второй. Это обогрев зоны дворников. Здесь все еще проще, прогревается не все полотно, а именно зона под стеклоочистителями. Там стоят плоские нагревательные элементы, обычно они находятся в черной зоне лобового стекла

И тот и другой тип питаются от бортовой сети, разогревая нужный участок.

Устанавливаем механизм на авто

Клавиша, что включает обогрев, крепится на приборную панель справа, что обеспечивает удобство.

После чего монтируется провод, соединяющий кнопку и реле. Реле лучше установить под капотом, а значит, провод должен быть достаточно длинным. Чтобы избежать замыкания провода следует заизолировать.

Реле ставим на кронштейне разъема диагностики. Жгут проводов от кнопки перемещены через «резинку» туда же. Далее подключаем все элементы на схеме, заканчивая проведением «». В цепи необходимо использование предохранителя 10.

Лучше купить более толстый, чем штатный, кабель типа ШВВП 1,5. Подключаем к реле «плюс», второй его конец присоединяем к АКБ, затем соединяем его с предохранителем. Монтаж устройства успешно завершена!

Безусловно, если Вы никогда не устанавливали дворники с подогревом или другие дополнительные устройства, например, не проводили установку парктроника, многое в этой статье для Вас будет не понятным.

Поэтому найдите для такой работы опытного помощника, которому доверяете.

Спасибо.

Установка подогрева дворников лобового стекла

Конечно, можно пойти простым путем и заказать уже готовые дворники с подогревом, но, если имеется свободное время, можно за несколько зимних вечеров сделать подогрев дворников своими руками.

Первый вариант изготовления дворников с подогревом

В данном случае мы будем изготавливать дворники с подогревом на базе бескаркасных щеток, в которые нужно будет установить самодельный нагревательный элемент.

Для того чтобы сделать нагревательные элементы для двух щеток вам понадобятся 20 метров провода марки МГТФ сечением 0,03 кв.мм. При этом параметры потребления тока для каждого элемента будут в пределах 2,5 А, мощностью около 35 Вт.

Провод МГТФ для изготовления нагревающего элемента
Когда провод куплен, возьмите ровную доску длиной не меньшей, длины щеток, и забейте в нее два гвоздя на расстоянии 62 см (длина щеток).
Затем намотайте на гвозди провод МГТФ, так чтобы каждый виток шел последовательно за предыдущим, не перекручиваясь.
Через каждые 5 см скотчем соедините провода так, чтобы у вас получилась плоская «лапша» из проволоки.
Края провода должны начинаться и заканчиваться посередине.
Затем следует припаять два провода по 20 см наподобие МГШВ (медный провод с комбинированной изоляцией из шелка и пластика, устойчивый к вибрации, ударам, многократным действиям) сечением 0,12 кв.мм. Места пайки следует изолировать термоусадочной трубкой.

После этого, самодельный нагревательный элемент следует завернуть в фольгу, что сделает нагрев равномерным.

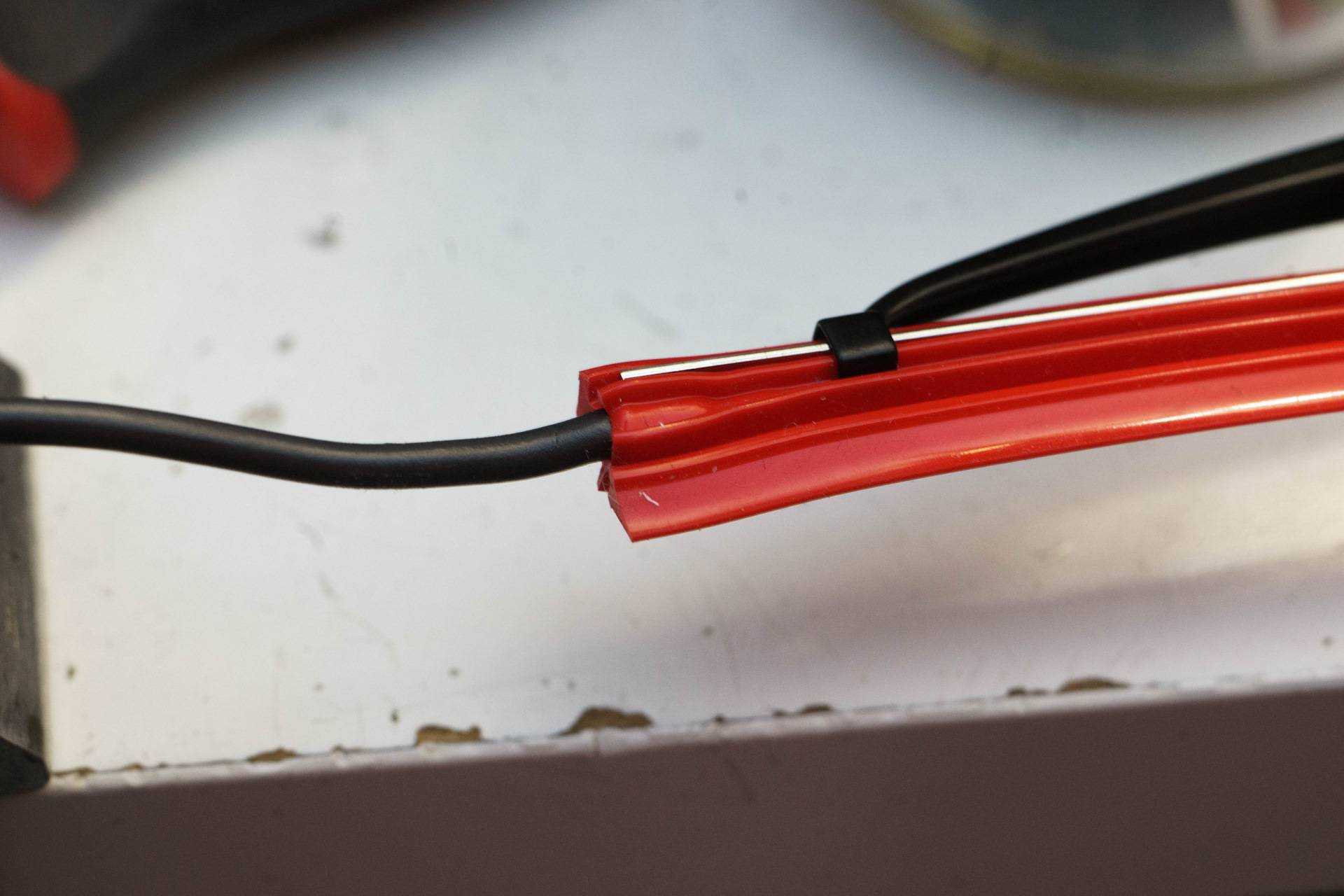

Разберите бескаркасную щетку (снимите резинки и пластик) и вставьте нагревательный элемент.
Соберите дворник в исходное состояние.
К проводам подключите клеммы.
Наденьте на дворники гофрированную трубку для изоляции проводов.
Правила подключения дворников к электросети автомобиля следующие:

Подключать щетки рекомендуется через реле, которое рассчитано на силу тока 10-15 А. При этом управляющий провод следует подключать к контакту, где ток подается во время включения зажигания, а в разрыве на приборной панели установить выключатель.
На подающем силовом проводе, который идет от аккумулятора к реле включения подогрева, нужно установить плавкий предохранитель также на 10-15 А.
Схема подключения дворников.

Второй вариант изготовления щеток с подогревом

Для реализации этого варианта понадобятся щетки с силиконовой чистящей поверхностью (силикон выдерживает температуру около 250 градусов Цельсия). При этом силиконовая лента должна иметь внутри отверстие, которое позволит установить нихромовую нить.
Данному условию соответствует силиконовая лента фирмы «Хорс».
В качестве нагревателя, как было упомянуто выше, будет использоваться нихромовая проволока диаметром 0,3 мм и длиной равной длине двух дворников + 20 см.
Перед тем, как вставлять проволоку в дворник, нужно ее выровнять, иначе щетки станут изогнутыми и будут плохо прилегать к лобовому стеклу. Для этого, с помощью плоскогубцов, отрезки нихромовой нити длиной по 50 см натягивают и накаляют над огнем докрасна, а затем дают ей остыть.

Порядок действий по изготовлению дворников с подогревом

Проденьте нить в отверстие в силиконовой поверхности щетки.
С одного края, где стоит металлический ограничитель, булавкой сделайте в силиконе отверстие под углом.
Вставьте в прокол один край проволоки.
По краям наденьте на нихромовую нить изоляцию.
Проделайте в середине профиля дворников два отверстия.
Вставьте концы проволоки в отверстия и установите силиконовую ленту в конструкцию щетки.
Припаяйте к нихромовой проволоке 2 отрезка провода ШВП, сечением 0,2 по 10 см используя для этого паяльную кислоту.
Для того чтобы закрыть места пайки от попадания влаги, приклейте отрезок профиля. Используйте для этого дихлорэтан.
Затем к дворникам припаяйте 1,5 м провода сечением 0,35.
Схема подключения дворников следующая.

На этом собственно и все!

Как, вы еще не читали? Ну, это зря…

Подсветка низа дверей Шевроле Авео
Размер дисков и шин Авео
Установка светодиодов в светильник салона Шевроле Авео
Схема предохранителей Авео
Замена подшипника генератора Авео
Схема электрооборудования Шевроле Авео

Будем благодарны, если нажмете на социальные кнопки!

Метки: Подогрев дворников лобового стекла. Подогрев места расположения дворников. Как сделать щетки лобового стекла с подогревом.

Алгоритм изготовления дворников с подогревом

Подогрев щетки с использованием нихромовой нити

Итак, рассмотрим один из способов, как сделать дворники с подогревом. Для примера возьмем ленту стеклоочистителя от ХОРС. Эта щетка отличается тем, что ее конструкция полая. Она закреплена на пластиковом профиле, что также очень удобно для обустройства подобных дворников. Итак, алгоритм работы следующий:

Для изготовления нагревательного элемента используют провод из нихрома сечением 0,3 мм. Длина провода должна составлять двойную длину дворника, к которой необходимо добавить запаса 20 см. Проволока эта широкодоступна, поскольку ее применяют в нагревательных спиралях различных бытовых приборов. Нагревательный элемент в виде проволоки пропускают через всю длину щетки и следят, чтобы он повторял ее контур. Если этого не добиться, дворник может начать неплотно прилегать к стеклу.
Нихромовая проволока продается обычно в виде спирали. А это значит, что ее нужно выпрямить. Для этого спираль надевают на шило и вытягивают плоскогубцами кусок нужной длины.
Далее отмеряют кусок проволоки, длина которого в 2 раза меньше, чем у дворника, и дают запас еще 10 см. Сгибают эту проволоку и пропускают ее внутрь полого пространства резинки дворника. Проволока должна полностью спрятаться в резинке. При этом следят, чтобы она не перекрутилась, поскольку тогда нихром гораздо быстрее перегорит.

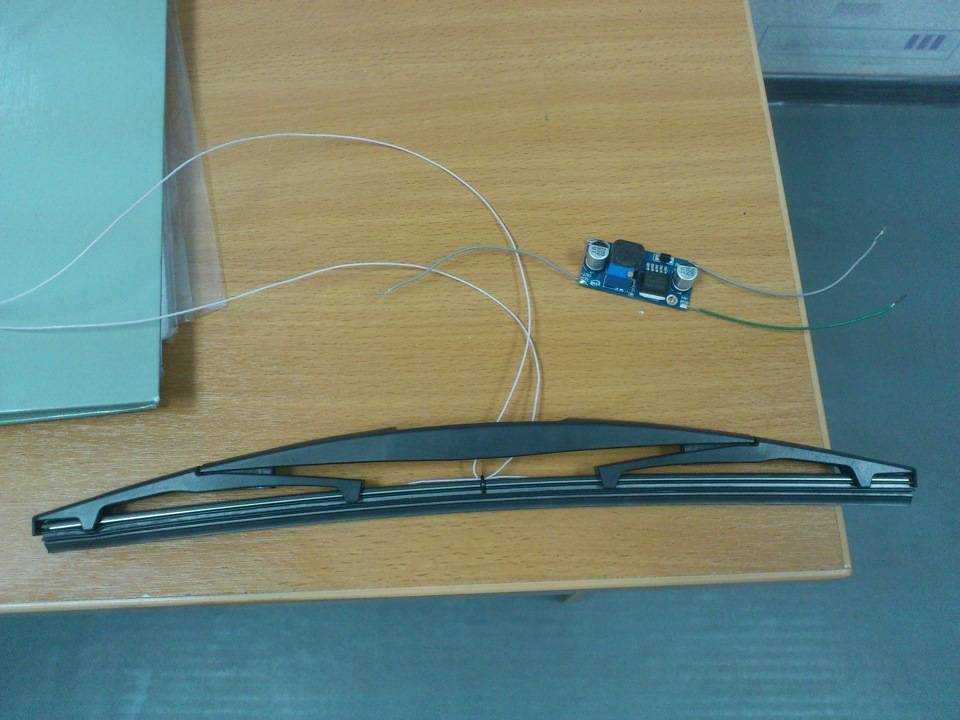

Конца нихромовой нити с проводами

В пластиковом корпусе проделывают отверстия для выведения провода нагревателя. Затем соединяют нагревательный элемент с проводом и припаивают их. Провод используют сечением 2х0,2. Желательная длина – 2 метра. Пайку необходимо защитить от повреждений. Для этого приклеивают кусок профиля с использованием дихлорэтана.
Затем к этому проводу припаивают еще один провод длиной полтора метра и сечением 2х0,35. Пайку защищают термоусаживаемой трубкой. Устанавливают разъем «мама» для подключения питания.

В общей сложности получаются нагреватели, сопротивление которых составляет от 8,8 (для 45 см) до 11 Ом (для дворника 60 см).

2 Бескаркасные зимние дворники с функцией подогрева

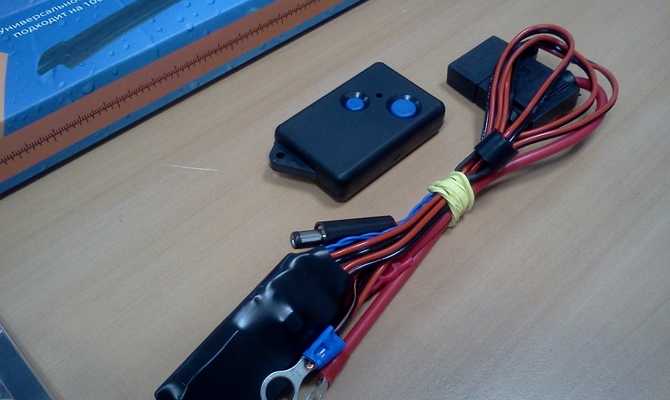

Речь идет о комплекте специальных дворников, которые можно приобрести в автомагазине и установить на свой автомобиль в период зимней эксплуатации. Сегодня наибольшей популярностью пользуются обогреваемые щетки стеклоочистителя таких производителей, как Burner, Consul Winter, ClearView и др. Цена таких дворников достаточно приемлема, поэтому они считаются универсальными и подходят для установки на различные модели авто отечественного и иностранного производства. Провода и нагревательный элемент на этих щетках имеют фторопластовую основу, что позволяет им не вступать в контакт с внешней средой и спиртосодержащими растворами, к которым относится незамерзающая жидкость.

Обогреваемые щетки «Burner»

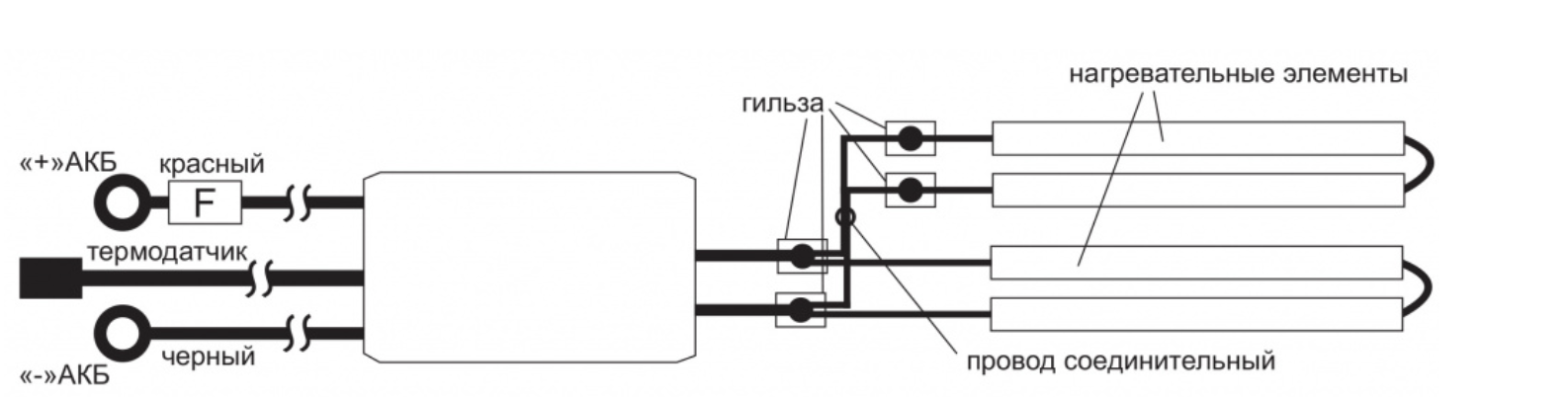

Принцип работы дворников с нагревателем прост – обогрев осуществляется в месте посадки резинки в дворник, а не с внутренней стороны.

Если обогреваемые щетки имеют автоматическую систему срабатывания с реакцией на изменение температуры и замерзание стекла (рекомендуется приобретать именно такие, особенно для иномарок), то в комплекте с дворниками идет и специальный модуль управления, который автоматически определяет необходимость включения подогрева при определенной температуре.

Модуль управления подогревом дворников

Установку следует проводить в несколько этапов:

Установите бескаркасную щетку на рычаг держателя (на большинстве моделей это делается с помощью специальной клипсы);
Электрический провод следует зафиксировать на контактном рычаге дворников с помощью проволоки или других креплений. На провод также можно надеть гофрированный материал для дополнительной изоляции и предотвращения деформации;
Блок управления щетками закрепите в безопасном месте в подкапотном пространстве и также зафиксируйте его с помощью проволоки или пластиковых держателей;
Подключите модуль и провода питания нагревателя дворников к клемме аккумуляторной батареи. На этом этапе можно использовать специальный переходник на 10-15 Ампер для предотвращения разряда АКБ.

Если автоматического реле не предусмотрено (более бюджетные версии щеток), тогда провод питания дворников необходимо безопасно провести в салон и выполнить подключение управляющего провода в реле на контакт 12 В, а управляющую кнопку установить дополнительно на панели приборов. Либо провести провод к кнопке штатного включения подогрева или обдува стекла (следует быть внимательным и активировать подогрев только в случае равномерного нагрева салона авто, иначе стекло может не выдержать перепада температур и треснуть).

Монтаж кнопки включения

В процессе езды необходим быстрый и удобный доступ к кнопке включения, следовательно, располагать её нужно с ориентировкой на данное требование. Вы должны обладать базовыми электротехническими знаниями и соблюдать следующие рекомендации.

Соедините реле с кнопкой включения. Лучшее место для реле – зона под капотом машины. Следите за длиной проводов.
Чтобы протягивать провода в труднодоступные места было удобно, используйте проволоку.
Обеспечьте всем проводам надёжную изоляцию, иначе всё придётся делать заново из-за короткого замыкания цепи.
Начните с минуса подключение реле и завершите плюсом.
Установите предохранитель между проводом с плюсовой полярностью.

Тёплые дворники своими руками Если вы относитесь к категории владельцев авто с обширным опытом, можно рискнуть и не только установить тёплые дворники самостоятельно, но и изготовить их на базе классических стеклоочистителей, флюса, кислоты, проводов, паяльника и нихромовой нити. Процесс изготовления таких щёток состоит из следующих этапов:

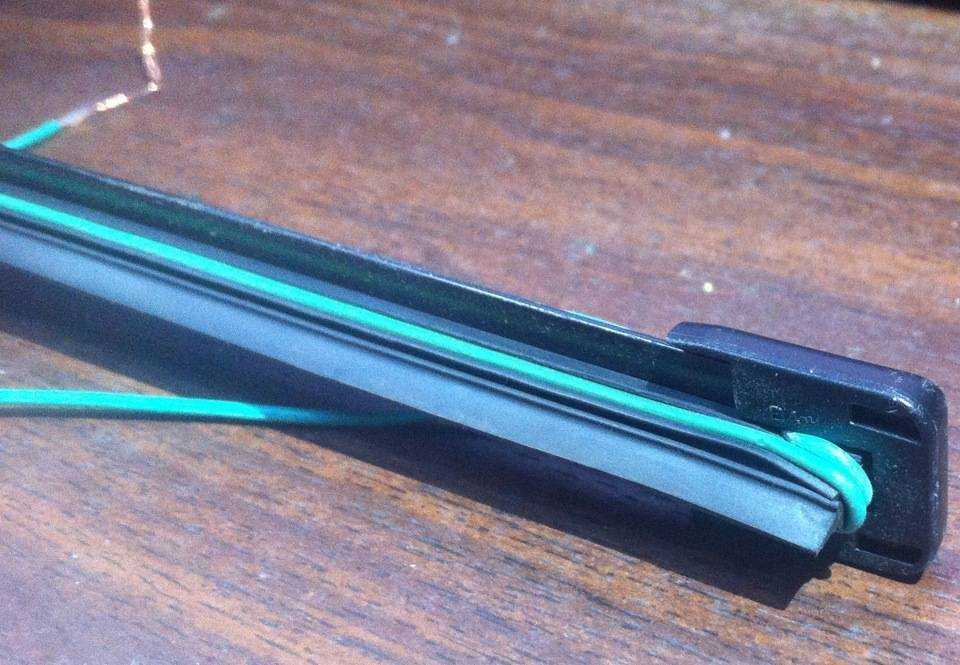

Простота конструкции бескаркасных дворников делает их идеальной основой. Поместите нихром с двух сторон резинки, которую можно подтолкнуть внутрь для защиты от вываливания. Соблюдайте максимальную аккуратность, в противном случае разрыва резинок не избежать.
Чтобы конструкция не развалилась при надевании защитного кожуха, используйте для соединения резинки с металлической пластиной термопистолет.

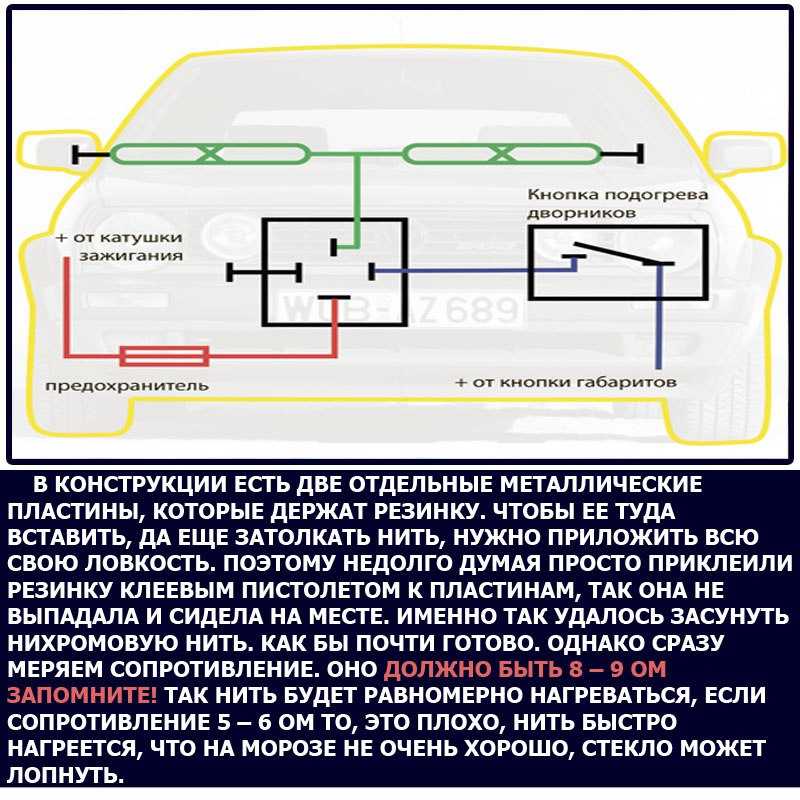

Измерьте уровень сопротивления, показатели в 8 — 9 Ом должны быть для вас ориентиром. Если сопротивление ниже, стекло может перегреться и даже лопнуть.
Наденьте защитные кожухи на дворники для предотвращения разрушения в момент соединения с креплением проводка.
Снабдите стеклоочистители креплением, просверлите небольшие отверстия для проводов.
Просверлите ещё 2 отверстия для проводов в верхней крышке, если провода будут проведены при открытии крышки через щель.
Приготовьте несколько термоусадок для предотвращения замыкания нитей между собой.
На следующем этапе соберите все элементы и повторно измерьте сопротивление. Приступайте к паяльным работам только в том случае, если сопротивление в норме.
Проверьте наличие массы на креплениях и при наличии таковой подключите её к креплению путём опрокидывания под капот 12В.
Выставьте предохранитель на отметку 5А и подключите одновременно два стеклоочистителя. Остаётся дело за реле и установкой выключателей в салоне.

Установка подогреваемых «дворников»

Бескаркасные щетки, оборудованные заводскими термоэлементами, укомплектованы переходными модулями для крепления к стеклоочистителям автомобилей разных марок (количество – от 5 до 9 шт.). В продаже встречается несколько брендов, чьи изделия проверены водителями на практике: BREMAX, Burner и CHAMPION.

Чтобы сделать обогрев лобового стекла с помощью готовых «дворников», изучите инструкцию по эксплуатации изделия и установите их в таком порядке:

Демонтируйте штатные щетки с кронштейнов, а с новых деталей снимите пластиковые крышки адаптивных модулей.
Выберите из комплекта подходящее крепление и зафиксируйте его на адаптере, аккуратно выведя проводку через специальное отверстие.
Установите щетки на «дворники», пропустив провода внутри кронштейнов. Чтобы они не болтались, закрепите токонесущие жилы тонкими пластиковыми хомутами.
Используя любое технологическое отверстие в перегородке, проложите проводку до кнопки либо гнезда прикуривателя.

Внимание! В местах крепления стеклоочистителей к приводным валам провода натягивать нельзя, иначе жилы быстро переломятся. Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов

Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов

Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов.

Практика автолюбителей, пользующихся заводскими щетками, показывает, что подогрев и оттаивание стекол под резинками происходит буквально за 2–4 минуты. Не обогреваемая зона остается покрытой льдом, который приходится растапливать горячим воздухом от печки.

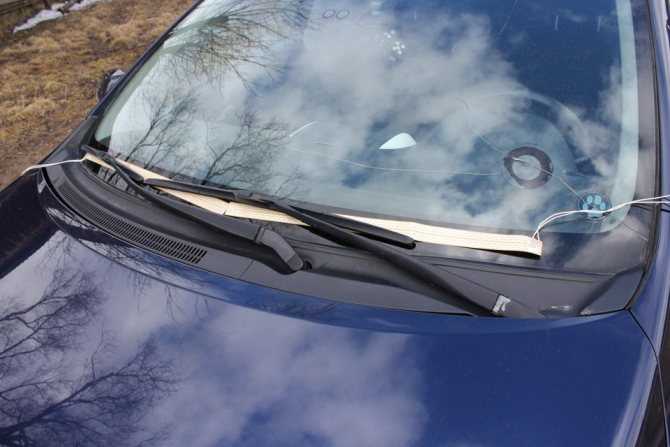

Обогрев зоны парковки дворников с помощью электрической ленты с подогревом

Использование электрической нагревательной ленты для исключения примерзания дворников к стеклу признано самым действенным среди доступных, малозатратных и несложных способов. Наиболее эффективно работает в автомобилях с опцией теплого обдува лобового стекла практически при любых минусовых температурах за бортом и независимо от состояния покоя или движения автомобиля. Для машин, где нет систем подогрева лобового стекла, лучшего способа тоже не придумано. Правда, приходится мириться с повышенным износом щеток стеклоочистителей, когда они некоторое время перемещаются по наледи лобового стекла до его исчезновения.

Преимущества: при правильном монтаже не только исключает примерзание дворников к стеклу, но и обеспечивает автоматический режим включения и отключения обогрева зоны парковки стеклоочистителей.
Недостатки: их нет, если не считать некоторых физических и финансовых затрат, но они оправдывают себя с лихвой.
