Преимущества

К преимуществам печек на выработанном масле относятся такие аспекты:

печки прекрасно обогревают закрытые просторы, потому они хороши не только для технических сооружений, но и для нагрева маленьких теплиц и строений, где размещается домашняя живность и птицы;
верно разработанная печь не станет коптить и выдавать большущего объёма копоти;
данный обогревательный агрегат очень простой в использовании;
учитывая, что отработанное масло само не горит, а горят только его пары, то печка считается довольно безопасной по риску пожара, если придерживаться норм её эксплуатации.

Стоит упомянуть о минусах этого метода:

не разрешено в печке использовать масло, содержащее сторонние примеси, так как это приведёт к взрыву;
дымоотвод, как и сама печка, часто нуждаются в очищении от веществ после сгорания;
в ходе усиленного горения печка внушительно гудит.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

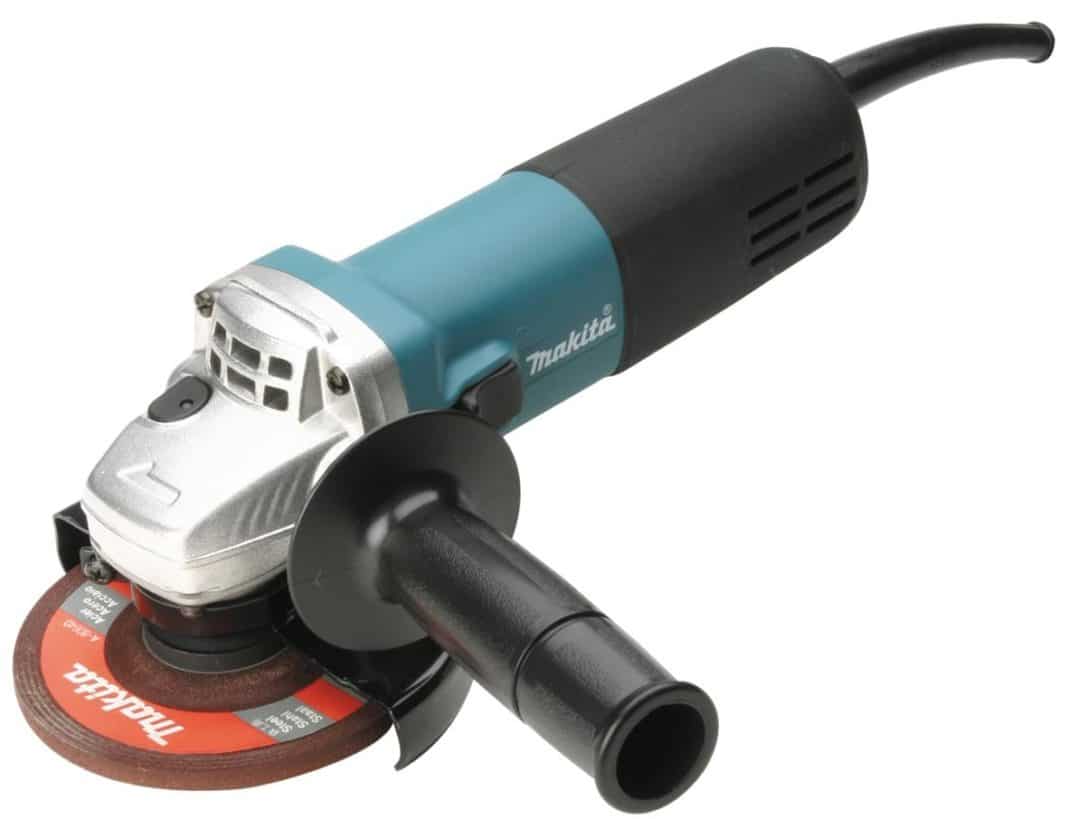

болгарка;
сварочный аппарат;
молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

огнеупорное асбестовое полотно;
герметик термостойкий;
стальной лист толщиной 4 миллиметра;
металлическая труба с сечением 20 и 50 сантиметров;
компрессор;
вентиляционную трубу;
сгоны;
болты;
стальные переходники;
углы полудюймовые;
тройники;
арматуру сечением 8 миллиметров;
насос;
бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

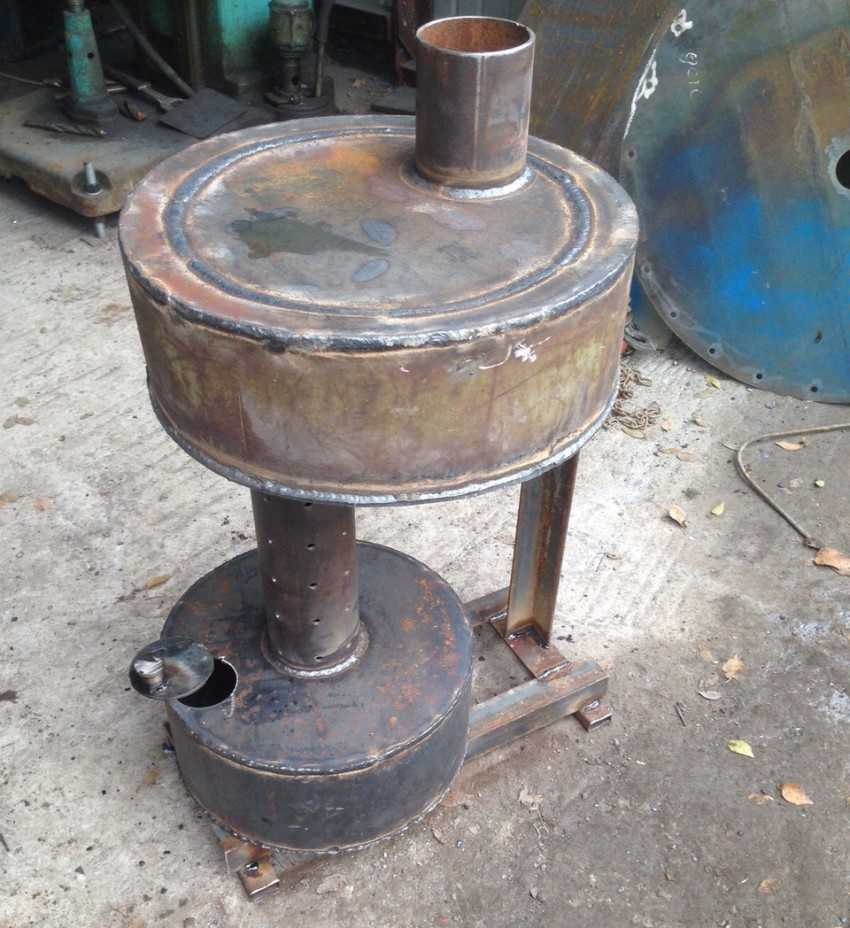

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

уголки размером половину дюйма соединяются за счет сгонов и тройников;
на маслопровод закрепляется штуцер с помощью переходников;
все соединения предварительно обрабатываются герметиком;
из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
для установки горелки используются две разного размера пластины из стали;
внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
горелка вставляется в предназначенный для нее корпус;
после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
большая пластина монтируется в качестве крепежной накладки;
в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

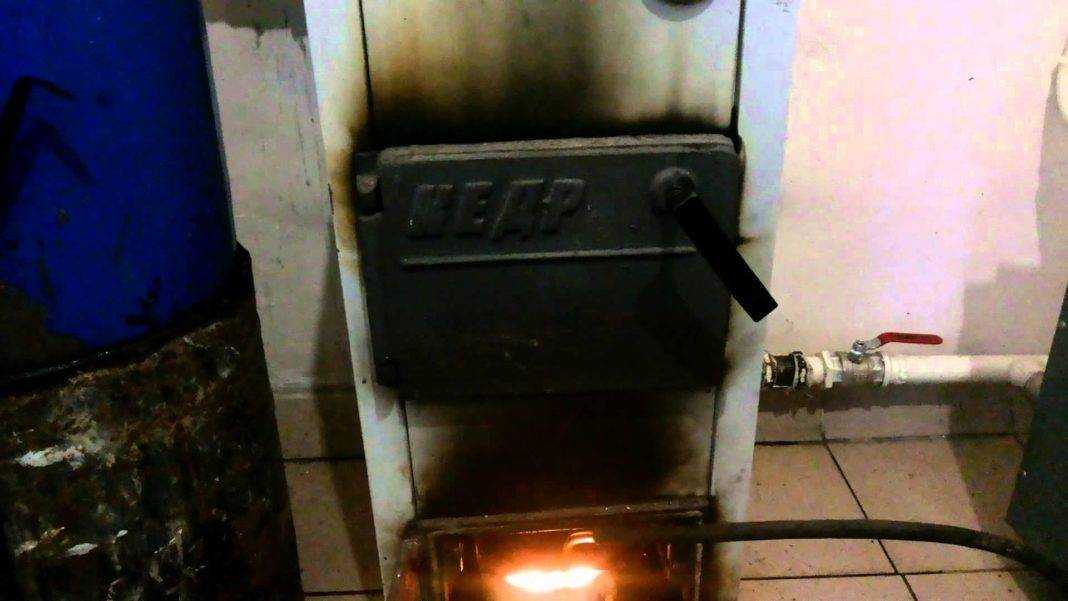

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

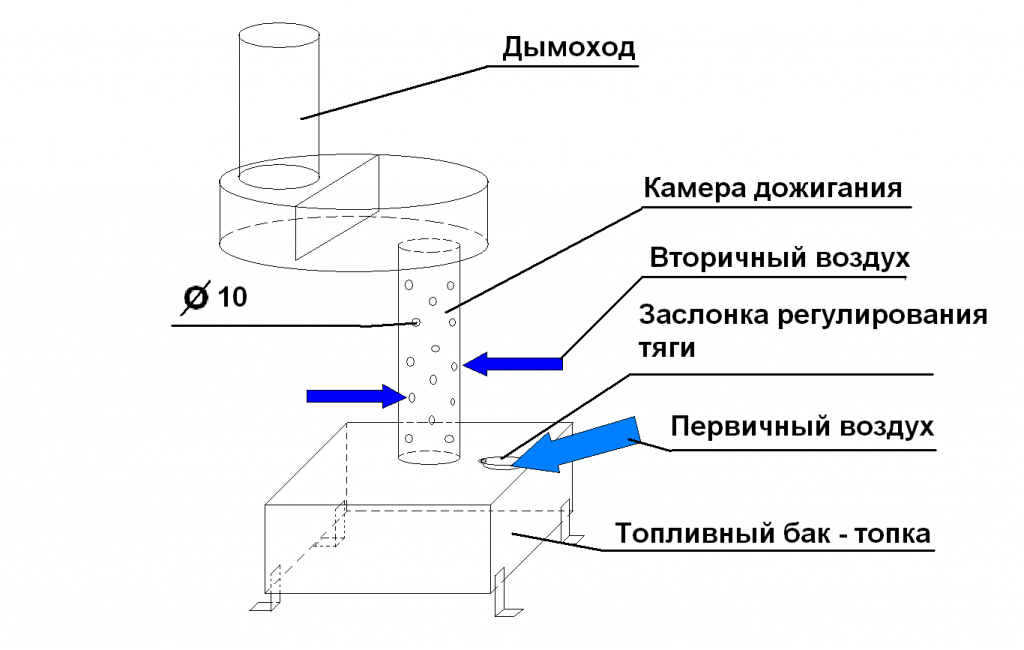

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Горелка на отработанном масле своими руками

Домашнему мастеру рекомендуется освоить изготовление нагревательного прибора, если назрела необходимость отопления нежилых помещений. Лучше всего для указанной цели приспособлена горелка Бабингтона, оснащенная принудительным наддувом. Она способна перерабатывать солярку, мазуты, керосин, масла растительного происхождения.

При смене источника тепла достаточно изменить диаметр форсунки и отрегулировать интенсивность подачи воздуха в камеру сгорания. Особенности конструкции делают ее безразличной к качеству рабочей смеси. Топливо может быть загрязнено водой, металлическими включениями (опилками).

Подготовка и инструменты

В подготовительный период изыскивают материалы:

листовой металл для корпуса обогревательного прибора и деталей конструкции;
медные и стальные трубки для топлива и воздуха (ДУ10);
резервуар для масла и отстойник;
сантехнический тройник d=50 мм;
масляный нагнетатель (предпочтительнее автомобильный) с двигателем для него (регулятор оборотов обязателен);
сферу или полусферу-испаритель менее 40-45 мм, размещаемую внутри тройника;
ТЭН для прогрева масла перед пуском;
клапаны;
болты, гайки, крепежные элементы.

Домашнему мастеру нужен листовой металл для корпуса.

Инструменты:

конвертор (сварка);
углошлифовальная машинка (УШРМ);
ножовка по металлу;
слесарный инструмент (тиски, напильники и пр.).

Разработка чертежа

Перед изготовлением агрегата конструкцию горелки привязывают к месту ее эксплуатации.

В рабочих схемах и чертежах определяют детали системы отопления:

размеры устройства;
конструкцию теплообменника (воздушное или водяное отопление);
удобство доступа в рабочую зону устройства для проведения плановых чисток камеры сгорания;
способ подачи топлива (принудительный или естественным самотеком), сбор обратки и исходя из этого размещение и вид емкости для масла;
систему подачи кислорода для утилизации ненасыщенных углеводородов до газообразных продуктов горения.

Чертеж котла на отработанном масле.

Сборка

Возможный вариант схемы отопительного прибора и очередность этапов изготовления:

сваривают корпус котла из листового металла либо используют детали и заготовки цилиндрической формы (пропановые или кислородные баллоны);
готовят посадочное место для горелки;
подводят воздух и топливо;
в нижней части котла устанавливают механизм начального подогрева масла до 80°С.

Сборка горелки:

В полусфере высверливают распылительное отверстие d=0,1-0,3 мм для непосредственной подачи топлива либо собирают агрегат с отдельно изготовленной форсункой. Ось должна совпадать с центром воздуховода для создания равномерного факела.
Полусферу закрепляют внутри тройника, в верхней части которого будет вварен штуцер для подачи масла, а в нижней – укреплены трубы для сбора несгоревшего топлива.
Сопло изготавливают из заглушенного сгона длиной 10 см.
Воздуховод оснащают компрессором для создания давления внутри камеры сгорания не менее 5 бар.
Топливопровод из медной трубки 3-5 раз оборачивают вокруг горелки для подогрева масла.

В нижней части котла устанавливают механизм подогрева масла.

Регулировка воздушного потока

Кислород в камере сгорания называют первичным. Он обеспечивает горение масла и создание пониженного давления для поступления топлива. Для полного сгорания нефтепродукта в аппарат при помощи вентилятора нагнетается вторичный воздух, поступление которого контролируют заслонкой и изменением числа оборотов электродвигателя. Опытным способом добиваются автоматического изменения работы, чтобы мотор обеспечивал количество кислорода в зависимости от степени ее открытия.

Подача топлива в горелку

Система снабжения аппарата маслом должна быть заземлена, герметична и не закупорена в процессе изготовления. Количество подаваемого воздуха и топлива должно быть сбалансировано и обеспечивать полное сгорание нефтепродуктов; нагнетательные электроприборы – иметь параметры, соответствующие расчетной мощности горелки. Забор масла рекомендуют производить топливоприемником на поплавке, препятствовать при этом попаданию в систему механических примесей, оседающих на дне емкости. Перед сжиганием топливо подогревается до температуры +100…+800°С.

Принцип действия отопительной горелки на отработанном масле.

Горелка сочетает в себе положительные свойства пиролизных и турбо-горелок. Масло под действием потока воздуха попадает в область горения. Там довольно высокая температура. Происходит пиролиз. Газообразные и летучие продукты смешиваются с воздухом и выходят в отверстия, где сгорают. Твердые и смолистые продукты накапливаются там, где калильная свеча. Когда горелка отключается, то высокая температура в этой области на некоторое время сохраняется, подача воздуха вообще не прекращается никогда. Под действием этих двух факторов нелетучие продукты пиролиза сгорают. Горелка самоочищается.

В этой горелке можно жечь все, что способно капать и гореть. Мне подарили бочку отходов рыбного производства (технический рыбий жир). Он отлично сгорел. Пробовал гонять на солярке, тоже ничего. Только для разных видов топлива требуется регулировка подачи.

(читать дальше…) :: (в начало статьи)

:: Поиск

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи. сообщений.

Здравствуйте, очень интересное решение для отопление загородного дома, тем более в северных местах. Напишите свой телефон. Я вам перезвоню. Очень много есть у меня вопросов. Я собираю аналогичную. Могу прислать фотографию. Спасибо Читать ответ…

На сколько хватает 50-ти литрового пропанового баллона? Читать ответ…

Здравствуйте!
Подскажите, пожалуйста, если изготовить по Вашим эскизам горелку, то не понятно: как будет распространяться фронт пламени. Судя по эскизу, показанному в статье — фронт пламени находится прямо перед дверкой котла. Или я, чего-то не понял. Подскажите. Я стою перед дилеммой — какой котел выбрать и какую горелку. Котел, однозначно на отработке.
Заранее, благода Читать ответ…

Еще статьи

Дизельная горелка. Солярка, светлое печное топливо. Самостоятельное об…
Обслуживание дизельной горелки. Советы из моего практического опыта….

Отопление газовыми баллонами, баллонным сжиженным газом, пропаном, про…
Делюсь опытом отопления дома баллонным газом….

Септик, слив, автономная канализация сделать своими руками, самому, са…
Септик сделал сам. Делюсь. Малоизвестные, но очень важные факты. Конструкция, сх…

Газ в дом автономно. Реально ли это? Личный опыт. Отзыв. Ошибки монтаж…
Обзор опыта автономной газификации, установки газгольдера для сжиженного газа. Т…

Почему крошится, трескается, разрушается бетон в фундаменте, дорожке, …
Залили летом дорожку и фундамент. После зимы видны серьезные разрушения, наблюда…

Сварочный ток. Положение электрода. Резка металла сваркой…
Оптимальные сварочный ток и положение электрода. Резка сваркой….

Рассада огурцов. Посев, посадка, выращивание. Выбор огуречных семян. П…
Как посадить и вырастить рассаду огурцов, выбрать семена, грунт? Закаливание, по…

Выращивание томатов, помидоров в Подмосковье, Москве. Сорта…
Мой практический опыт выращивания томатов в Московском регионе. Мне обычно удает…

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

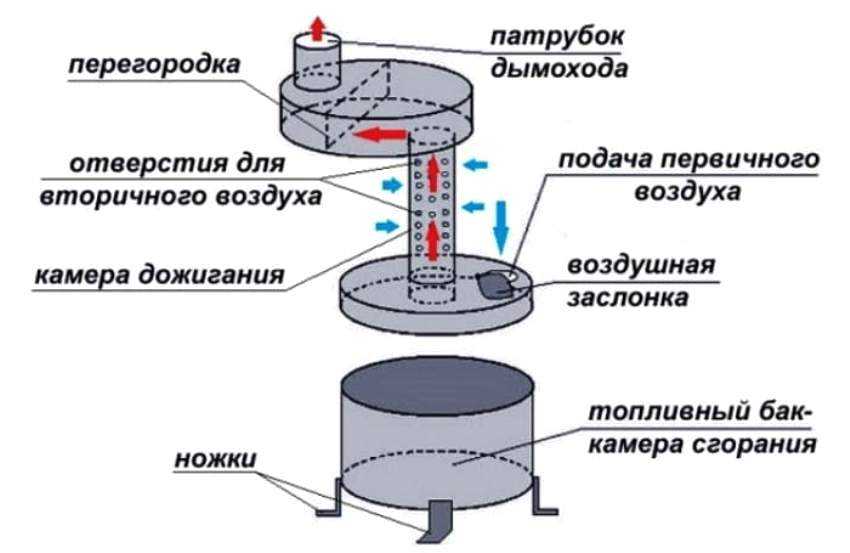

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

стальная труба диаметром 100 м, длиной 2000 мм;
вентиль с резьбой ½ дюйма;
стальной уголок с полкой 50 мм, метр или немного больше;
хомуты;
петли;
кусок шланга для подачи топлива;
автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
из стального листа делаем дно камеры дожига;
из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
готовую горелку вваривают в дно камеры дожига;
из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Деревянная лестница на второй этаж: виды, устройство, пошаговая инструкция изготовления своими руками (100+ Фото & Видео) +Отзывы

Как сделать горелку самостоятельно

Чтобы понимать, как сделать горелочное устройство Бабингтона, нужно изучить его конструкцию по чертежам. Таковых на просторах интернета можно отыскать немало, но для изготовления лучше перенять опыт специалистов и взять в работу проверенный прототип. Ниже представлен чертеж горелки, сделанной и испытанной одним из опытных участников одного из специализированных форумов:

Теперь несколько слов о том, из чего можно смастерить агрегат по этому чертежу. Автор в качестве корпуса использовал обычный стальной тройник с резьбами для присоединения труб диаметром 2 дюйма (ДУ50). Вместо тройника сгодится и крестовина такого же размера. Остальные элементы – в соответствии с перечнем:

Любая металлическая деталь с полусферическим концом может выступать форсункой

Полусфера или полый шар для горелки Бабингтона. Вариантов несколько – начиная от дверной ручки из латуни и заканчивая различными сферическими гайками.

Сопло – сгон из металлической трубы с наружной трубной резьбой, длина – 150—200 мм.
Медная трубка диаметром 10 мм для топливного тракта.
Трубка металлическая для организации подачи воздуха. Диаметр – не менее 10 мм.
Фитинги резьбовые, служат для присоединения медной трубки к корпусу.

Также понадобится небольшой насос для перекачки отработанного масла. С этой задачей неплохо справляются агрегаты от автомобиля ВАЗ или мотоцикла, нужно только обеспечить их вращение от электродвигателя. Компрессор подойдет любой маломощный, в том числе от холодильника, поскольку давление в воздушном тракте должно быть небольшим (номинальное — около 2 Бар, максимум – 4 Бар).

Важная операция – просверлить в импровизированной форсунке калиброванное отверстие очень малого диаметра. Но сначала необходимо подобрать сверло требуемого размера, ведь от величины отверстия будет зависеть мощность будущей самодельной горелки Бабингтона. О расчете мощности будет сказано в следующем разделе, а о том, как самому сделать маленькое отверстие, подробно показано на видео:

Подбор мощности

Фокус в том, что самостоятельно произвести такой расчет по формулам довольно затруднительно. Есть данные, полученные на практике, и они гласят, что разные мастера-умельцы делают одно или несколько отверстий диаметром от 0.1 до 0.3 мм. Есть и более точная информация: если изготовить горелку с 1 отверстием размером 0.25 мм, то получится добиться мощности котла до 15 кВт (в зависимости от вида топлива).

Опираясь на эти данные, можно подобрать тепловую мощность агрегата количеством отверстий. Чтобы выйти на 30—35 кВт, придется просверлить не 1 отверстие на 0.25 мм, а два. Причем расстояние между ними нужно выдержать не менее 8 мм, чтобы факелы топливовоздушной смеси не гасили друг друга. По опыту, при работе горелки Бабингтона на отработке через одно отверстие 0.25 мм приблизительный расход масла в максимальном режиме составит до 2 л в час.

Принцип работы тепловой пушки на отработанном масле

Тепловые пушки на отработанном масле больше подойдут для отопления нежилых, объемных помещений. Для работы такого прибора подойдет любой из видов отработанного масла – гидравлическое, моторное и ряд других. Мощность таких приборов достигает 20 кВт. Обогрев воздуха происходит не только за счет сгорания отработанного топлива, но и путем нагревания чаши сгорания.

Подобные агрегаты хорошо подходят для тех помещений, где нет стационарного отопления. Тепловые пушки довольно популярны и давно пользуются спросом для отопления крупных помещений: ангаров и гаражей, строительных объектов, складских помещений, цехов.

Тепловая пушка может работать на некоторых видах отработанного жидкого топлива, которое уже не будет использоваться по своему прямому назначению и должно подлежать утилизации. При работе, КПД может достигать 100%. Устройства способны функционировать до 15 часов без перерыва, а если в конструкции предусмотрен терморегулятор, то срок увеличивается до суток.

При покупке масла необходимо учесть некоторые нюансы:

была ли проведена сепарация;
удалены ли тяжелые фракции.

Отработанное масло – довольно качественный вид энергии. Отапливать им помещение – это значит экономить на ней, хотя само оборудование стоит недешево. Если использовать некачественное топливо, то прибор будет часто выходить из строя, что сведет все его достоинства на нет.

Принцип работы

Работает такое изделие по следующему принципу. Масло или дизельное топливо подается в дозатор из внешнего топливного бачка. Дозатор здесь необходим для постоянной поддержки пламени. При горении топливо нагревает стальную чашу сгорания, которая способна отдавать тепло и обогревать помещение. В эту конструкцию можно дополнительно поставить вентилятор, который сможет ускорить обогрев помещения. Продукты сгорания выходят через дымоход, его длина должна быть не меньше 3-4 м.

Подобный вид тепловой пушки потребует ежедневной чистки, так как при сжигании отработанного топлива образуются отходы. Для очищения агрегата снимают чашу сгорания и наносят на нее специальную жидкость, которая растворяет застывшие отходы.

Основные характеристики прибора

Для качественных теплопушек на отработанном масле характерны следующие показатели:

простота в использовании;
качество и надежность агрегата;
устойчивость к механическим повреждениям, коррозии, температурным перепадам;
влагостойкость;
долговечность изделия (до 10 лет эксплуатации при правильном использовании);
широкий модельный ряд изделий для разных помещений.

Тепловую пушку следует использовать только в хорошо проветриваемых или вентилируемых помещениях.

Разновидности приборов

Существует несколько типов тепловых пушек на отработанном масле. У приборов прямого нагрева внутри расположена горелка, которая обдувается воздухом с разных сторон, исходящим от вентилятора. Нагреваясь, воздушная масса вместе с продуктами сгорания выходит через трубу на другом конце теплопушки. Поэтому приборы подобного типа можно использовать только в проветриваемом помещении, так как отходы горения вредны для здоровья людей и животных.

Для конструкции агрегата непрямого нагрева предусмотрена некая система, позволяющая отделять дым, газы, которые выделяются при сгорании. Тепло поступает с помощью вентилятора к воздуху, скапливаемому в теплообменнике.

Это помогает избежать взаимодействия между воздухом и газами. Воздушные массы, нагреваясь, выходят из теплообменника через отверстие в корпусе. Продукты горения выводятся из пушки с помощью патрубка сбоку агрегата, который должен быть присоединен к дымоходу.

Таким образом, модели непрямого нагрева считаются наиболее экологичными.

Также теплопушки подразделяют на две категории:

Стационарные – мощные приборы, которые можно устанавливать на одном месте и присоединять к дымоходу.
Мобильные – небольшие приборы, легко передвигающиеся в пространстве. Чаще всего, это агрегаты прямого нагрева, малой мощности.

Принцип работы горелок на отработке

Отработанное масло как жидкое топливо имеет свои особенности. Во-первых, оно существенно гуще дизельного топлива, по консистенции ближе к мазуту

Во-вторых, и это более важно, отработка чаще всего содержит различные твёрдые и жидкие включения. Это мельчайшая металлическая стружка, образующаяся в результате износа трущихся металлических поверхностей, частицы кокса, возникающие при воздействии на масло высоких температур

При сборе отработанного масла в него могут попадать влага, охлаждающие жидкости и другие посторонние включения.

Особенности технологии сжигания отработанных масел заключаются в следующем:

необходимость предварительной очистки отработки от механических загрязнителей;
разогрев масла перед подачей в камеру сгорания, обеспечивающий повышение текучести топлива и испарение влаги;
особая конструкция самой камеры сгорания, обеспечивающая горение не жидкой субстанции, а паров перегретого масла.

Центральным элементом большинства конструкций горелок котлов и печей на отработке является тарельчатая деталь, на плоскую поверхность которой подаётся предварительно разогретое масло. В процессе работы тарелка разогревается до очень высокой температуры, благодаря чему масло на ней мгновенно испаряется и вспыхивает. Дозированная подача разогретого масла производится через форсунку или капельницу. Изменением интенсивности подачи отработки регулируется нагрузка котла или печки.

Подробная фото и видео инструкция по изготовлению горелки на отработке из паяльной лампы
