Как сделать пылесос своими руками: пошаговый инструктаж по изготовлению самодельного прибора

Особенности использования пылесоса

Работа со стружкоотсосом

Пылесос для столярки может использоваться в различных случаях:

Всасывающий патрубок можно фиксировать рядом с рабочей областью. Благодаря этому удастся добиться моментального удаления отходов и пыли.
Более качественного результата можно добиться, если использовать инструмент со специальным патрубком адаптером. Он присоединяется к всасывающему рукаву. Это немного осложняет работу, так как приходится трудиться с подключенным шлангом, но все остатки от опилок и древесины будут убираться моментально. Большинство инструментов для обработки дерева оснащены таким адаптером.
Если циркулярную пилу подключить сразу же к пылесосу, то распил древесины не будет сопровождаться сильным разбросом мусора.

Многие модели проводят не только сухую, но и влажную уборку помещения.

Назначение

Убирать в комнате, где ведутся ремонтные работы, — кропотливое и трудоемкое занятие. Недостаточно просто смахнуть или смести веником опилки, частицы штукатурки, крупинки гипсокартона, поскольку пыль оседает на всех поверхностях помещения. В таком случае не поможет даже влажная уборка. Поэтому решение подобной проблемы одно — применить пылесос.

Но беда в том, что использовать бытовой прибор для очистки комнаты от строительной пыли — плохая идея, поскольку мешок устройства быстро забьется, поэтому придется его постоянно очищать. Кроме того, крупные частицы (например, щепки и куски раствора) станут причиной засора трубы и иных деталей бытового устройства.

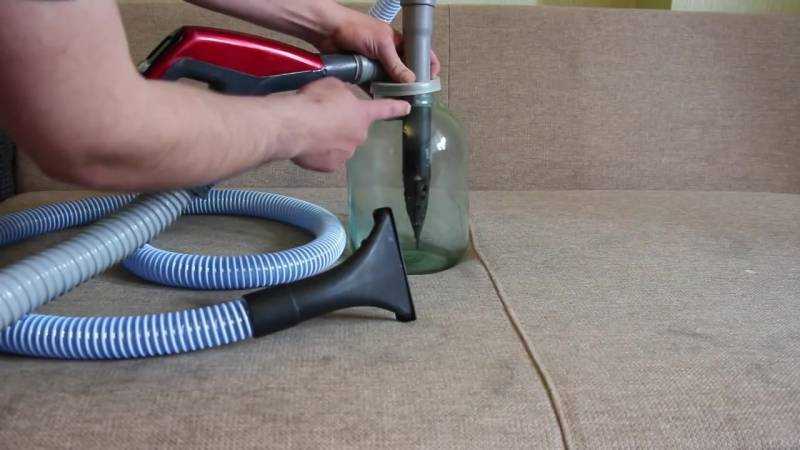

Промышленный пылесос — крупногабаритный и дорогой прибор, поэтому его редко используют для чистки жилой комнаты, в которой был сделан ремонт. Но умельцы нашли простое решение этой проблемы. Самодельный фильтр «Циклон» — вот простое изделие, которым необходимо дополнить бытовой пылесос, когда надо очистить дом от пыли и не повредить устройство.

Рабочая насадка

Если конструируется стационарный стружкоотсос для металлорежущего станка, вполне допустимо собрать жёсткую конструкцию воздуховода, закреплённую непосредственно на станине станка.

Если стружкоотсос используется в столярной мастерской, шланг рабочей насадки должен быть довольно длинным и гибким. Как нельзя лучше для этого подходят обычные шланги бытовых пылесосов.

Особенно удобно то, что пылесосные шланги обычно легко стыкуются друг за другом. А также из комплекта бытового пылесоса для отсоса стружки и пыли очень хорошо подходит «щелевая» насадка на шланг. А без насадки бытовой шланг, как правило, плотно стыкуется с патрубком отсоса ручного электролобзика или ленточной шлифовальной машинки.

Функция выдува

Иногда может потребоваться не только функция всасывания, но и выдува. В пылесосах «Ракета» были обе функции и шланг можно было подключить с разных сторон. Причем в «Ракетах» в комплекте были даже насадки для побелки стен. В современных же пылесосах это встречается редко.

Чтобы использовать выдув любого пылесоса потребуется всего лишь большой и прочный пакет, а также дополнительный шланг.

Отрезаем один нижний угол пакета и вставляем в него шланг выдува, делаем отверстие для кабеля, прочно заматываем изолентой. Затем в этот пакет помещаем пылесос, верх пакета крепим к шлангу всасывания.

Особенности использования пылесоса

Работа со стружкоотсосом

Пылесос для столярки может использоваться в различных случаях:

Всасывающий патрубок можно фиксировать рядом с рабочей областью. Благодаря этому удастся добиться моментального удаления отходов и пыли.
Более качественного результата можно добиться, если использовать инструмент со специальным патрубком адаптером. Он присоединяется к всасывающему рукаву. Это немного осложняет работу, так как приходится трудиться с подключенным шлангом, но все остатки от опилок и древесины будут убираться моментально. Большинство инструментов для обработки дерева оснащены таким адаптером.
Если циркулярную пилу подключить сразу же к пылесосу, то распил древесины не будет сопровождаться сильным разбросом мусора.

Многие модели проводят не только сухую, но и влажную уборку помещения.

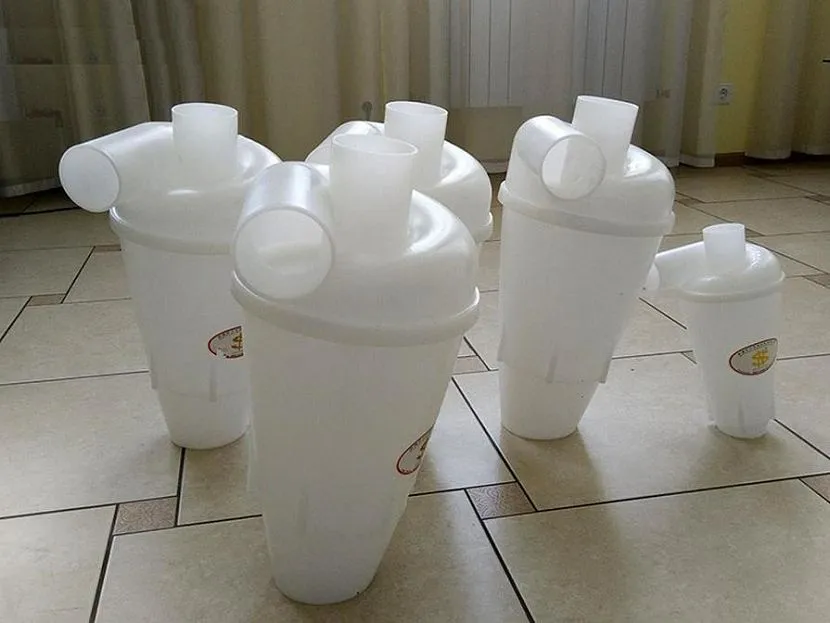

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

масляный фильтр;
пластиковое ведро;
канализационные ПВХ колена на 45° и 90°.
труба сечением 40 мм и длиной 1 м;
гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
Замазываем щели герметиком.
В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
В качестве соединительного элемента с коленом используем гофру.
Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

дорожный конус;
круглые деревянные палочки;
большую емкость;
пластиковые колена диаметром 50 мм на 45° и 90°;
кусок ПВХ трубы 50 мм;
гофрированную трубу;
толстую фанеру;
крепеж.

Изготавливаем фильтр таким образом:

Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

2 гофрированных шланга к пылесосу;
ПВХ трубы диаметром 40 и 100 мм;
лист металла толщиной 0,2-0,5 мм;
2 пластиковые бутылки на 2,5 л и одна на 5 л;
ножницы по металлу;
электродрель со сверлами;
заклепочник;
термопистолет с клеем.

Изготавливаем фильтр таким образом:

От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
Спираль помещаем в большую трубу и оставляем немного выступ наружу.
В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Описание, виды

Преимущества использования стружкоотсосов на производстве

На производственных предприятиях, в столярных мастерских используются как небольшие столярные пылесосы, так и стружкоотсосы. Строительные пылесосы предназначены не только для удаления строительных отходов, они используются везде, где есть большие объемы мусора. Они применяются:

на складах и в гаражах;
в парках, во дворах для уборки листьев;
в помещениях после проведения ремонта;
на производстве;
в мастерских.

Столярные пылесосы подразделяются на две группы:

Полупрофессиональные — отличаются от бытовых большей мощностью. Они предназначены для уборки в небольших мастерских и гаражах.
Профессиональные — в этой категории для столярных мастерских используются стружкоотсосы. Они предназначены для удаления древесной пыли и стружки. Отличительной особенностью устройства является большой объем.

Наличие строительного пылесоса дает ряд преимуществ:

На рабочем месте всегда будет поддерживаться чистота.
Отсутствие мусора улучшает качество и точность выполняемой работы.
Увеличивается ресурс использования инструментов, насадок, расходных материалов.
На проведение уборки, очистки инструмента будет уходить намного меньше времени.

Важно! Наличие пылесоса для столярной мастерской поможет поднять производительность и принесет экономию владельцу!

Строительный пылесос с водяным фильтром

Перед тем как сделать пылесос с водяным фильтром, необходимо разобраться, как работает этот тип фильтрационного элемента.

Принцип действия заключается в том, что воздушный поток с пылью вращается по спирали и касается водной глади. Вода заливается предварительно в пылесборник. То есть получается, что система работает не только по технологии сбора мусора с помощью циклона, но и дополнительно по принципу увлажнения воздуха, отчего пыль становится тяжелой и оседает на дно емкости в воду.

Здесь также можно обойтись обычным пластиковым ведром. Но необходимо изменить место соединения шланга с насадкой. Если в предыдущем варианте это была боковая плоскость емкости, то в этом это будет крышка ближе к краю. На фото ниже это хорошо видно.

В первое отверстие, расположенное посередине, вставляется шланг от бытового пылесоса. Во второе – сначала трубный отвод, который будет направлять воздух по внутренней стенке ведра, а к нему подключается шланг с насадкой. С обратной стороны крышки это будет выглядеть так:

Перед началом работы внутрь емкости заливается вода, чуть ниже середины высоты ведра.

Устройство типичного пылесоса

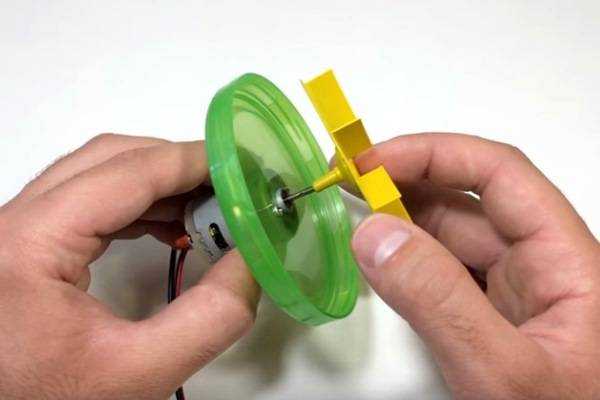

Пылесос начинается с двигателя не меньше чем на 6000 оборотов. Это странно звучит, но подобный снимете с любой центрифужной соковыжималки. Возникает сложность: ряд моторов не предназначены для долговременной работы. Двигатель (коллекторный) берем из приборов, способных на долговременную работу либо оснащенных защитой от перегрева.

Если замены двигателю от соковыжималки не имеется, то необходимо оснастить его термопредохранителем на 126 oС. Отметим, что сечение меди выбирается, исходя из мощности рассеивания, и не факт, что указанная температура подойдет для первого попавшегося двигателя. Но район 130 oС является средним диапазоном значений, на него рассчитывается большинство трансформаторов и обмоток электрических моторов. Полагаем, что принцип действия пылесоса реализуют:

Внутри поршневого компрессора стоит электрический двигатель, приводящий в движение поршневую группу. Если разрезать корпус и достать мотор, то послужит различным целям. Это мощный и тихий двигатель с малой производительностью. Известно, что поршневой компрессор способен развить давление от 20 атмосфер и выше. Нам же потребуется вращение центробежного вентилятора, для создания тяги пылесоса. Плюс в том, что холодильники чаще комплектуются пускозащитными реле, запускающим мотор (асинхронный) и защищающим от сгорания. Из приведенных источников это единственные асинхронные двигатели, работающие тише коллекторных. Сравните холодильник и пылесос, где установлен последний тип. Поймете разницу.

Важно! Асинхронные двигатели годятся для решения малых задач. Убрать комнату с ним не получится. Мощности не хватит

Мощности не хватит.

Причина редкого применения асинхронных двигателей в количестве возникающих трудностей. К примеру, коллекторный двигатель пылесоса работает от розетки 230 В, если не нужно регулировать скорость. Пара защитных элементов, и квартира чиста. Но у асинхронного двигателя сложно регулировать скорость оборотов. Не задумывались, почему новые холодильники выходят с линейными компрессорами. Там стоит катушка, чей сердечник совершает поступательные движения быстрее или медленнее, но асинхронный двигатель не ставят, так как возникает ряд трудностей. Ну, а если усекать амплитуду, то выйдет не экономично.

В стиральных машинах стоит коллекторный или синхронный двигатель, его скорость работы регулируется через тиристорный ключ отсечкой части периода импульса питающего напряжения либо инвертором. Если подключить мотор напрямую к розетке, обороты станут максимальными. Скорость ниже 6000 (до 1000), как правило, если, конечно, не стоит ременной редуктор. В данном случае режим отжима может дотянуть.

Критерии выбора

Выбор стружкоотсосов

Перед тем, как приобрести пылесос для мастерской, рекомендуется обращать внимание на следующие показатели:

объем контейнера — он выбирается в зависимости от площади помещения и уровня работ. Идеально для столярной мастерской брать устройство с объемом 15-20 литров. Чем больше показатель, тем габаритнее будет инструмент.
способ перемещения — для удобной работы он должен быть максимально простым;
чем больше будет показатель мощности, тем лучше пылесос будет справляться с большим мусором.

Если приобретается пылесос для уборки в столярной мастерской, то чаще всего используются устройства с длинными гибкими стружкоотсосами. Это должны быть инструменты небольших размеров, которые можно легко перемещать.

В зависимости от вида мусора пылесосы подразделяются на категории:

L- класс — предназначены для удаления обычной пыли, которая не представляет опасности для человека. Оснащены простыми фильтрами, которые обеспечивают 99% фильтрации загрязнений.
М-класс — пылесосы этого типа приобретаются для уборки загрязнений средней степени опасности. К ним относятся древесная пыль, сплавы марганца, никеля и меди.
Н-класс — это устройства, которые направлены на уборку пыли, опасной для здоровья. К таким видам загрязнения относятся плесень, химические соединения, свинцовая пыль, грибки.

Наиболее оптимальным вариантом для строительной мастерской считается класс М. С его помощью можно удалить любой строительный мусор, технологические отходы в столярке.

Строительные пылесосы в свою очередь подразделяются на промышленные и любительские. Первый вид характеризуется крупными размерами, объемными мусоросборниками. Такие модели предназначены для крупных производств.

Важно! Для небольших мастерских лучше выбирать компактные устройства, которые легко передвигаются, имеют небольшие габариты. В связи с этим рекомендуется перед покупкой проанализировать, с какой интенсивностью будет эксплуатироваться устройство, какой объем мусора предстоит убирать

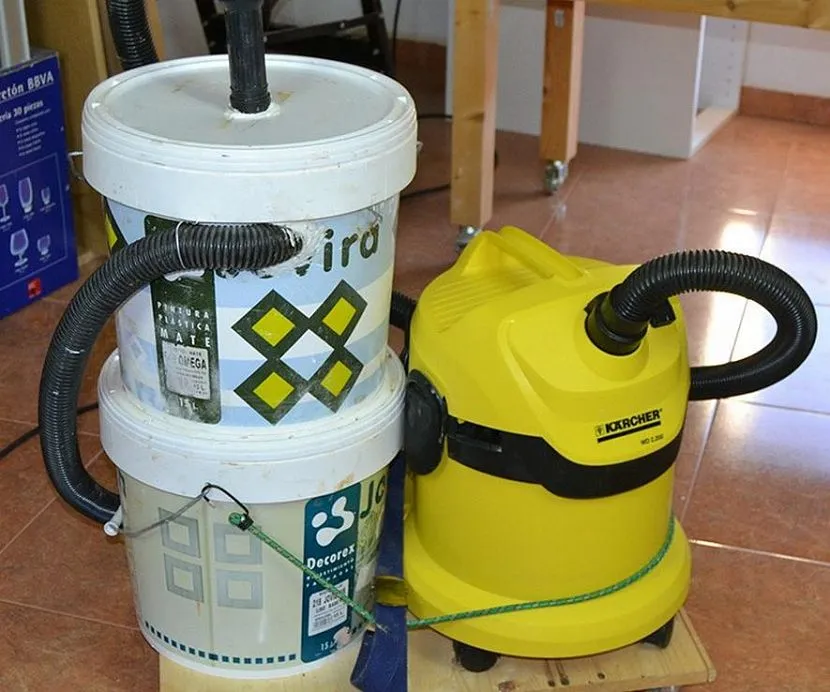

Изготовление циклона с использованием пластиковых ведер

При сборке циклонного фильтра из ведра в качестве основы используются 2 пластиковых емкости из-под краски объемом по 10 литров.

Материал с инструментом

Помимо двух емкостей потребуются: сантехническая труба и отвод диаметром 32 мм, воздушный фильтр для автомобиля, фанера, кровельный лист железа, крепеж, гофрированная трубка, клей, силиконовый герметик. Из инструмента необходимы: нож, фломастер, лобзик, шуруповерт, циркуль, ножовка, шило, клеевой пистолет.

Сборка

Процесс сборки имеет следующий порядок.

Снять крышки с ведер, разрезать пополам одну из емкостей.
Сделать из фанеры узкую коробку и поместить внутрь сантехническую трубу таким образом, чтобы она держалась очень плотно. Пустое пространство между стенками и трубой заполнить силиконовым герметиком.
Отступить 7-10 см от края ведра и из картона и листа бумаги изготовить шаблон, в точности повторяющий изгиб боковой поверхности емкости.
Прислонить шаблон к коробке и отметить изгиб.
Обрезать лобзиком по линии конструкцию вместе с трубкой.
Прислонить коробку к стенке емкости и изнутри фломастером отметить отверстие для патрубка (необходимо следить, чтобы патрубок оказался внутри под наклоном). Вырезать отверстие и установить патрубок.
Прислонить коробку с трубой к вырезу, шилом проколоть отверстия в емкости по периметру фанеры, вкрутить саморезы и закрепить конструкцию на ведре. Стыки емкости и коробки залить герметиком.
От дна ведра отступить 70 мм, измерить диаметр окружности, перенести размеры на кровельное железо и вырезать круг, а затем разрезать его наполовину от середины и развести края на угол 300°. Получившуюся фигурную вставку следует поместить враспор в емкость. Она предназначена для создания вихревого потока из опилок, мельчайшей пыли и стружек, а также для переноса мусора в емкость для сбора (половина второго ведра).
Срезать дно у ведра с трубкой и вставить его в накопитель.
Вырезать в крышке ведра отверстие диаметром 32 мм, в которое завести трубу длиной 30 см, оставляя снаружи отрезок длиной 7 см. Трубу нужно приклеить, а щели заделать герметиком.
Прикрепить к боковой трубке гофрированную с насадкой для уборки мусора.
На отрезке трубы, выходящем из крышки, закрепить шланг пылесоса. С внутренней стороны крышки на трубку надеть универсальный автомобильный фильтр.
Измерить диаметр фильтра снаружи, вырезать жестяную заглушку соответствующего размера с тремя языками. На них заклепками или винтами зафиксировать три жестяные полоски с отогнутыми верхними концами.
Отогнутые концы полосок прикрепить к крышке изнутри. Заглушку установить в отверстие фильтра снизу и герметизировать. Все — циклонный фильтр собран.

Особенности работы

Когда собранный таким образом циклонный фильтр забивается, его вытаскивают из мусороприемника и тщательно вычищают. Автомобильный фильтр рекомендуется обслуживать как можно чаще, иначе он полностью забьется, и эффективность уборки упадет.

Пылесос своими руками для гаража

У многих автолюбителей и не только, есть гараж, который периодически нуждается в уборке. Бытовой пылесос в таких случаях не всегда может справится с количеством мусора, а приобретение специального строительного пылесоса — удовольствие не из дешёвых. В этом случае соорудить пылесос для гаража можно своими руками.

Схема

Выполняется самодельный пылесос из двух вёдер (можно использовать обычные тонкостенные ёмкости из-под краски). Внутри каждого ведра устанавливают предохранительное кольцо, которое будет препятствовать их сжатию под воздействием вакуума. Кольца могут быть выполнены из фанеры, толщиной 12–15 мм. При этом их диаметр должен соответствовать размерам ёмкостей, а ширина составлять около 10 мм.

Крышку нижнего ведра прикручивают ко дну верхнему, не забыв предварительно нанести между ними слой силикона. Затем просверливают отверстие, диаметром от 40 до 70 мм.

В стенке нижней ёмкости проделывают отверстие под шланг. При этом, воздушный поток должен быть направлен вдоль стенки, что даст возможность сработать циклонному эффекту. На второй крышке размечают и вырезают отверстие под турбину. Расположение турбины должно быть смещено несколько в сторону. Это объясняется размещением фильтра — он закрепляется шпилькой, которая находится именно по центру. Двигатель можно использовать любой, в том числе от старого бытового пылесоса. Обычно, это турбины из “Бурана”, который имел широкую популярность в своё время и его можно было найти практически в любом доме. Прикрепляют его к крышке с помощью хомута из проволоки (поскольку прикрутить возможности нет), а также не забывают о слое силикона для герметизации.

Фильтр также ставят любой. В случае с 25-литровыми вёдрами из-под краски, оптимальным вариантом станет фильтр, чей диаметр не превышает 250 мм и длинной до 430 мм. В качестве крышки моторного отсека могут выступить ведро небольшого размера. Кнопкой включения — обычный выключатель света. Также потребуется основание, на котором будет установлено самодельное устройство. Им может стать фанерная опора на колёсах.

Как ухаживать за фильтром

Работа с этим устройством является интуитивно понятной. Для этого ёмкость надо извлечь и высыпать из неё мусор. Мыть пластик после работы в обязательном порядке не требуется. Если пылесборник заполнен в незначительной степени, нет необходимости его опорожнять сразу. С этим можно подождать до следующего использования.

Когда владелец хочет вымыть резервуар, достаточно ополоснуть его водой. При этом нет необходимости применять дополнительные моющие средства. При более тщательной мойке достаточно использовать, например, хозяйственное мыло. После этого нужно промыть чистой водой и дождаться полного высыхания.

Если в процессе работы внутрь попадёт жидкость, её нужно удалить, затем высушить фильтр. Только после этого можно будет продолжать работу.

Когда фильтр используется для промышленных целей, важно следить за заполнением ёмкости пылесборника. Как только набирается достаточно мусора, её нужно опорожнять. Важно, чтобы обеспечивалась герметичность соединений циклонного фильтра

Это исключит возможность обратного попадания мусора в окружающую атмосферу

Важно, чтобы обеспечивалась герметичность соединений циклонного фильтра. Это исключит возможность обратного попадания мусора в окружающую атмосферу

Источники

https://tehnika.expert/dlya-chistoty-i-poryadka/pylesos/filtr-dlya-pylesosa-svoimi-rukami.html
https://promusor.info/machines/vacuum-filter-selfmade/
https://its-city.ru/dlya-uborki/ciklon-svoimi-rukami-s-domashnim-pylesosom.html
https://dustbag.ru/posts/filtry-meshki-shchetki/filtry/svoimi-rukami/
https://PyleSOS.tech/filtry/kak-sdelat-filtr-dla-pylesosa-svoimi-rukami.html
https://remboo.ru/instrumenty/samodelnyj-cziklon.html
https://USamodelkina.ru/19271-kak-sdelat-akvafiltr-dlja-pylesosa.html
https://m-strana.ru/articles/tsiklonnyy-filtr/

Сборка стружккоотсоса

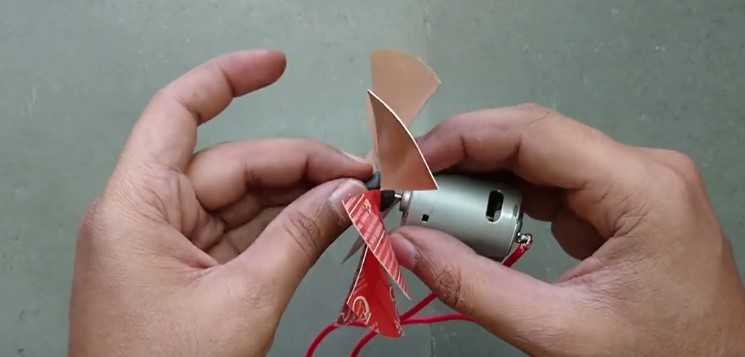

Последовательность сборки стружкоотсоса определяется на основании составленной схемы. Обычно первым собирают циклон. В готовый корпус устанавливают собранную своими руками крыльчатку. Далее в отверстия (входное и выходное) вставляют патрубки. Они должны быть надёжно закреплены. Это позволит избежать самопроизвольного отсоединения во время работы. Перед выходным патрубком устанавливают фильтр. Он может быть изготовлен самостоятельно. В отдельных самодельных конструкциях применяют автомобильные фильтры.

После завершения сборки подключают пылесос или проверяют качество контактов на двигателе и элементах коммутации (выключателе, устройств защиты и аварийного выключения, если они установлены).

Пылесос для столярной мастерской своими руками

Электроинструмент в мастерской — постоянный генератор опилок и стружки. Их количество зависит от частоты и объёмов работ и часто превышает возможности строительных пылесосов. Самодельные же устройства имеют одно большое преимущество. Их мусоросборники могут быть именно той величины, которая требуется мастеру.

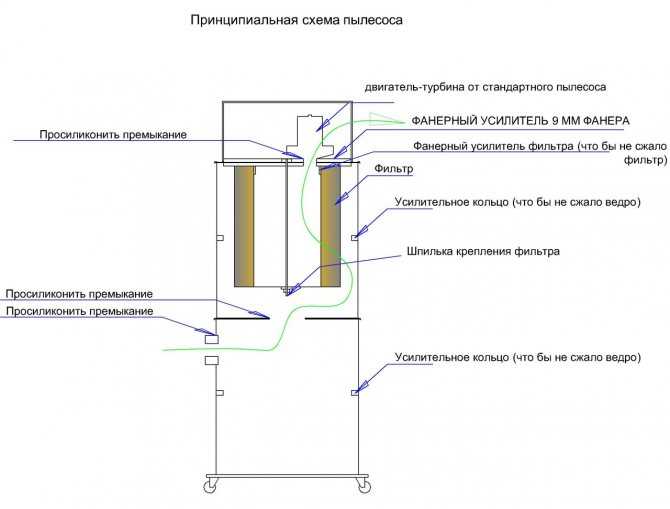

Схема

Процесс самостоятельного моделирования и сборки пылесоса состоит из нескольких частей:

Ёмкость. В качестве резервуара для мусоросборника можно использовать любую лёгкую бочку без сужений вверху, или же соорудить его самостоятельно. Для этого используют толстостенную фанеру, из которой выполняют каркас. Для дальнейшего заполнения применяют сотовый поликарбонат. Независимо от того, самостоятельно выполнен мусоросборник или нет, внутри должно быть кольцо, которое не даст ёмкости деформироваться во время работы устройства.
Сепаратор. Корпус конструируют также из прочной фанеры или ДСП, с использованием фрезерного циркуляра. Стенки выполняют из фанеры, с толщиной стенок 3–4 мм. Для изготовления патрубка можно использовать сантехтрубу на 50 мм. В боковое отверстие сепаратора, по касательной поступает воздушный поток с механическими отходами и пылью, после чего центробежная сила проталкивает их через прорезь внутрь бочки.
Поверх сепаратора выставляют крышку с отверстием и устанавливают фильтр, в качестве которого можно использовать фильтрующий элемент от инжекторного ВАЗа.
К крышке корпуса системы фильтрации закрепляют двигатель от пылесоса. Рекомендуется сохранить на нём демпферное кольцо, которое значительно понизит шум и вибрации в процессе функционирования устройства.
Дополнительно устанавливают выключатель и розетку для инструмента.
Корпус выставляют на основание с колёсами, для удобства передвижения.

https://youtube.com/watch?v=v-2GJVNAWyc

Самостоятельное изготовление промышленных пылесосов — дело достаточно кропотливое и требует определённых навыков. Однако, существует и множество положительных моментов. В первую очередь, это существенная экономия ваших денежных средств, поскольку такие устройства не требуют особых затрат на детали и материал. Также, важным фактором являются их технические характеристики — при выполнении пылесосов своими руками, можно установить необходимый фильтр и выбрать объём мусоросборника.

Больше интересной информации по данной теме вы найдете в разделе нашего портала «Ремонт».

Изготовление циклона из старого советского пылесоса «Урал»

Из всех существующих вариантов самоделок, самый удобный, компактный и мощный получается циклон из советского пылесоса «Урал». Бытовой прибор сделан в форме цилиндра, что упрощает его соединение с фильтром. Пылесос надо немного модернизировать и установить на ведро, исполняющее роль циклона.

Порядок выполнения работ состоит из следующих действий:

От пылесоса «Урал» отсоединяют нижнюю металлическую емкость – мусоросборник. Вынимают защитную сетку и мембранный фильтр.
Мусоросборник переворачивают вверх дном. С корпуса удаляют колесики. Оставшиеся от болтов отверстия запаивают или заклепывают алюминиевыми заклепками.
По центру днища вырезают круглое отверстие диаметром, равным толщине ПВХ канализационной трубы 50 мм.
Боковое отверстие мусоросборника, к которому подключался шланг пылесоса, закрывают заглушкой.
От ПВХ трубы отпиливают кусок длиной 20 см. Патрубок вставляют в прорезанное отверстие изнутри мусоросборника. Труба должна полностью выйти наружу и зацепиться раструбом.
Мусоросборник переворачивают вверх дном. На выступающий патрубок надевают уплотнительное кольцо из пористой резины и прижимают его к днищу емкости. Для герметичности стык обрабатывают силиконом.
Корпусом самодельного циклона будет ведро емкостью 10 л из-под краски или солидола. Сначала берут металлическую крышку с ведра и по центру прорезают отверстие. Его диаметр равен толщине патрубка.
Крышку наружной стороной надевают отверстием на трубу, прижимают к днищу мусоросборника. По кругу сверлят отверстия и два элемента стягивают болтами с резиновыми подкладками.

Модернизация пылесоса окончена. Внутрь мусоросборника устанавливают родную сетку и матерчатый мембранный фильтр. Конструкцию подсоединяют к пылесосу.

Дальнейшие действия предусматривают изготовление циклона из ведра. Процедура состоит из следующих шагов:

В верхней части ведра на боковой стенке вырезают отверстие под такой же патрубок, как использовали для мусоросборника. Вырез делают под углом примерно 15о. Форму отверстия подгоняют под патрубок.
От ПВХ трубы отрезают кусок длиной 20 см. С противоположного от раструба конца делают косой срез.
Патрубок вставляют в отверстие ведра с небольшим уклоном вниз. Лепесток косого среза трубы фиксируют саморезами или болтами к стенке емкости.
Стык патрубка с ведром герметизируют бинтом, смоченным клеем «Момент», «Титан» или любым другим.
Теперь осталось собрать всю конструкцию. По диаметру верхней кромки ведра вырезают прокладку из мягкой резины, чтобы исключить подсос воздуха. Подложив сделанное уплотнительное кольцо, пылесос с зафиксированной крышкой ставят на ведро.

Циклон готов. К патрубку на ведре подсоединяют гофрированный шланг с насадкой, включают пылесос и пробуют втянуть мусор. Во время хранения «Урал» накрывают родным брезентовым чехлом.
