Как согнуть алюминиевую трубу под 90 градусов своими руками

Как гнуть оргстекло с помощью кипятка

Точный ответ на вопрос, при какой температуре гнется оргстекло, дать сложно. Определяется это опытным путем при нагреве. Оптимальной температурой считается та, при которой материал приобретает достаточную для изгиба пластичность. При 135 °C органическое стекло гнется легко под собственным весом. Податливым для изгиба, но требующим физических усилий, оно становится уже при нагреве до 100 °C.

Поэтому, если из акрила требуется изготовить деталь небольшого размера изогнутой формы или с загибом краев, на помощь придет кипяток. Заготовка помещается в емкость с кипящей водой и по мере нагревания периодически проверяется на пластичность. Как только деталь «дойдет до кондиции», она быстро извлекается и загибается. Для проведения данной операции заранее нужно подготовить необходимый инструмент (плоскогубцы, пинцет, чистую ветошь), так как материал быстро остывает и теряет пластичность.

Простые ручные

Фасонные детали из металла стоят немалых денег. Даже больше чем профнастил или металлочерепица, потому имеет смысл сделать простейший станок для гибки листового металла, а с его помощью изготовить столько углов, отливов и других подобных деталей, сколько вам нужно, причем исключительно под свои размеры.

Если волнуетесь насчет внешнего вида, то зря. В продаже сегодня есть листовой металл не только оцинкованный, но и окрашенный. Во всех конструкциях фиксируется лист плотно, так что при работе не скользит по столу, а значит, краска не стирается и не царапается. В местах изгиба она тоже не повреждается. Так что вид у изделий будет вполне приличный. Если постараться, так выглядеть будут даже лучше, чем то что продают на рынке.

Мощный листогиб из тавров

Для этого листогибочного станка потребуется ровная поверхность (стол), желательно металлическая, три уголка с шириной полки не менее 45 мм, толщиной металла не менее 3 мм. Если планируете гнуть длинные заготовки (более метра), желательно и полки брать шире, и металл толще. Можно использовать тавры, но это — для гибки листов металла большой толщины и длины.

Еще понадобятся металлические дверные петли (две штуки), два винта большого диаметра (10-20 мм), «барашки» на них, пружина. Еще нужен будет сварочный аппарат — приварить петли и сделать отверстия (или дрель со сверлом по металлу).

Для самодельного листогиба был использован тавр на 70 мм — три куска по 2,5 м, два болта 20 мм диаметром, небольшой кусок металла толщиной 5 мм (для вырезания укосин), пружина. Вот порядок действий:

1. Два тавра складывают, с двух концов вырезают в них под петли выемки. Края выемок скашивают под 45°. Третий тавр обрезают точно также, только глубину выемки делают немного больше — это будет прижимная планка, так что она должна ходить свободно.

Читать также: Как сделать самодельный горн

Вырезаем выемки под петли

Хорошо провариваем петли

К шляпке болта приварить отрезки арматуры

Самодельный листогиб в процессе работы

Этот вариант очень мощный — можно гнуть длинные заготовки и лист солидной толщины. Не всегда такие масштабы востребованы, но уменьшить можно всегда. В видео предложена похожая конструкция меньшего размера, но с другим креплением прижимной планки. Кстати, никто не мешает на винт тоже установить пружину — проще будет поднимать планку. А интересна эта конструкция тем, что можно на ней делать отбортовку, что обычно такие устройства не умеют.

Из уголка с прижимной планкой другого типа

Эта модель сварена из толстостенного уголка, станина сделана как обычный строительный козел, который сварен из того же уголка. Ручка — от багажной тележки. Интересная конструкция винтов — они длинные, ручка изогнута в виде буквы «Г». Удобно откручивать/закручивать.

Небольшой ручной листогиб для самостоятельного изготовления

В данном самодельном станке для гибки листового металла есть много особенностей:

• Уголки расположены не полочками друг к другу, а направлены в одну сторону. Из-за этого крепление петли получается не самым удобным, но сделать можно.

Теперь перейдем к конструкции прижимной планки (на фото выше). Она тоже сделана из уголка, но укладывается на станок изгибом вверх. Для того чтобы при работе планка не изгибалась, наварено усиление — перемычки из металла. С обоих концов планки приварены небольшие металлические площадки, в которых просверлены отверстия под болты.

Еще один важный момент — та грань, которая обращена к месту сгиба срезана — для получения более острого угла изгиба.

Планка устанавливается так

Прижимная планка укладывается на станок, в место установки гайки подкладывается пружина. Ручка устанавливается на место. Если она не прижимает планку, та за счет силы упругости пружины приподнята над поверхностью. В таком положении под нее заправляют заготовку, выставляют, прижимают.

Под отверстие ставят пружину, затем — болт

Неплохой вариант для домашнего использования. Толстый металл гнуть не получится, но жесть, оцинковку — без труда.

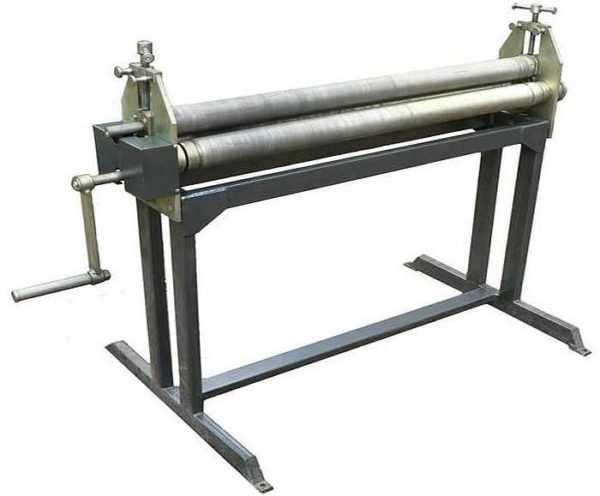

Вальцы для листового металла или вальцовый листогиб

Этот тип листогиба может иметь три типа привода:

Своими руками делают вальцы для листового металла с ручным или электрическим приводом. В ручных ставят 3 вала, в электрических их может быть 3-4, но обычно тоже три.

Для этого станка нужна хорошая надежная основа. Это может быть отдельная станина или какой-то верстак или стол. Основа конструкции — валки. Их делают одинакового размера. Два нижних устанавливаются стационарно, верхний — подвижно, так, чтобы в нижней позиции он располагался между вальцами. За счет изменения расстояния между нижними вальцами и верхним изменяется радиус кривизны.

Читать также: Как сделать трактор из коробки

Приводят в движение станок при помощи ручки, которая приделана к одному из валов. Далее крутящий момент передается на другие катки через звездочки. Их подбирают так, чтобы скорость вращения была одинаковой.

Если предполагается на оборудовании изготавливать трубы, верхний каток с одной стороны делают съемным, с системой быстрой фиксации. Свернув лист в трубу, его по-другому не вытащить.

Уголки из жести используются для закрытия углов, как внутри дома, так и снаружи,

в хозяйстве, для укрепления полок, углов ящиков и так далее.

Преимущества станочной вальцовки уголка

Вальцовка автоматическим способом имеет множество преимуществ перед ручной. Прежде всего отметим скорость: время работы над одной заготовкой сокращается в разы. В процессе происходит равномерное воздействие на материал, дефекты на его внешней и внутренней поверхностях исключаются. После процедуры механические свойства металла — плотность и прочность — не только не ухудшаются, а могут укрепиться. Если говорить о вальцовке уголка по радиусу, гибка вручную заготовок большого объема попросту невозможна, а оборудование справляется с этой задачей без затруднений. Таким образом, только автоматика позволяет качественно и предельно точно изменить конфигурацию детали по заданным параметрам.

Сферы использования вальцованного уголка

Вальцовка уголков как услуга востребована в строительстве, в изготовлении козырьков, теплиц и оранжерей, в создании арочных конструкций. Гнутый уголок используется в монтаже колодцев и производстве различных емкостей — например, бочек и котлов. Для нужд промышленности он задействован в выпуске комплектующих для турбин, компрессоров и транспортеров. Так как все эти изделия выпускаются серийно, их производителям требуется гнутый прокат в больших объемах.

Похожие материалы:

Можно ли согнуть трубу в домашних условиях

Если труба имеет не самые большие габариты, а точность изгиба не является критическим параметром, произвести цикл необходимых работ возможно в домашних условиях.

Разумеется, будет лучше, если для этих работ найдется отдельное помещение, оборудованное верстаком, тисками и прочими необходимыми инструментами. Кроме того, в процессе работы скорее всего придется использовать болгарку, сварочный аппарат или источник открытого огня. Согласитесь, частный дом или квартира мало для этого подходят.

Еще один важный совет. Металл – достаточно упругий материал, который после любой деформации будет стремиться вернуть себе прежнюю форму. По этой причине сгибать трубу следует на немного больший, чем предусматривает проект, угол. Металл вернется на несколько градусов обратно, и мы получим в точности такой радиус сгиба, на который рассчитывали изначально.

Читать также: Отжиг для снятия внутренних напряжений

Для облегчения процедуры сгибания соответствующий участок трубы можно предварительно разогреть. Раскаленный металл становится более пластичным и податливым, что значительно облегчает процесс. Для прогрева чаще всего используют:

Труба тщательно прогревается на месте будущего сгиба (протяженность места нагрева принимается равной шести диаметрам трубы).

Стоит помнить, что многократные циклы сильного нагрева и остывания неизбежно делают металл более хрупким.

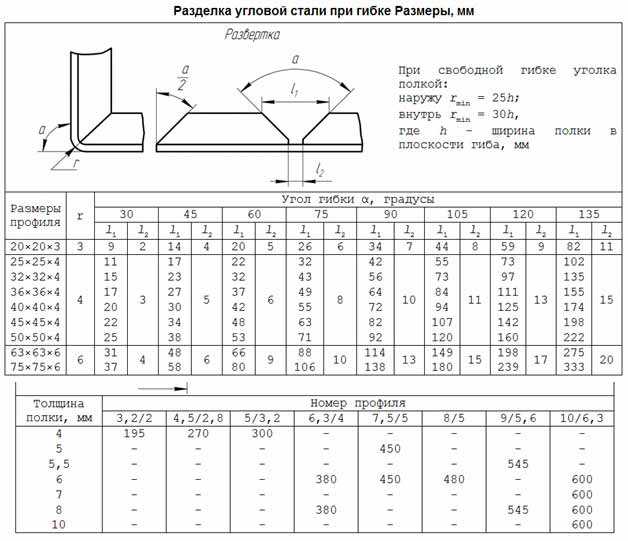

Способы гибки уголка

Применяют несколько основных способов получения из металлического уголка конструкций заданной формы и профиля, а именно различают:

• холодное сгибание,
• горячее сгибание,
• придание формы с помощью разрезания, сгибания и сварки готового изделия.

Холодное сгибание металлического уголка, в свою очередь, разделяется на:

• свободную гибку — это когда уголок сгибают без применения специального оборудования;
• сгибание с помощью вальцовочного механизма на специализированном профилегибочном станке.

Применение холодной гибки металлического уголка, в отличие от других способов, имеет определенные преимущества, а именно:

• это наименее затратный метод придания металлу заданной формы, при этом не требуется использования дополнительного оборудования для разогрева, резки, сварки и последующей обработки металла;
• получаемый в итоге каркас имеет большую прочность, так как при этом исключаются возможные дефекты, характерные при применении разогрева, резки и сварки;
• готовые конструкции гарантированно служат больший срок из-за того, что при обработке сохраняется целостность структуры металлического профиля;
• снижается вероятность возникновения очагов коррозии металла со временем.

Гибка полосы на ребро

Сложнее сделать станок для гибки на ребро. При изготовлении металлического декора такая операция требуется довольно часто. Принцип действия такого приспособления похож на описанный выше, но гибка стальной полосы на ребро требует значительно больших усилий, поэтому прижимной ролик не вращается , а движется на рычаге возвратно-поступательно. Кроме того, на линии подачи полосы необходимо установить прижимное устройство, чтобы полоса удерживалась в нужном положении. Этим приспособлением может служить обычная прижимная колодка на болтах или шпильках с прорезью, сквозь которую и будет проходить полоса.

Ручной инструмент производится в виде универсальных приспособлений, в которых только меняются насадки и рычаги, или в виде целых наборов, где каждый механизм выполняет только одну, максимум две функции. Примером такого комплекта может служить «Холодная ковка» промышленного изготовления.

Свойства и сфера применения органического стекла

Этот твердый синтетический материал сохранил прозрачность обычного силикатного стекла, но приобрел много новых преимуществ, что дает возможность применять его в автомобильной промышленности, для изготовления стеклянных дверей, аквариумов, парниковых сооружений, крыш, многих декоративных деталей типа дизайнерских панелей, рекламных стендов, для молдинга компьютерных корпусов. В оргстекле равномерно распределяется свет, поэтому его используют для изготовления всевозможных ярких светодинамических установок с мигалками и бегущими огнями, которые особенно привлекательно смотрятся в темное время суток.

Материал не обладает такой повышенной хрупкостью, как обычное стекло (а поэтому не настолько опасно), оно не настолько тяжелое по весу, легко поддается деформации и резке. Как термопласт под воздействием высоких температур становиться пластичным. В этом «секрете» и кроется разгадка, как его согнуть.

Придерживаясь некоторых правил, можно без особых трудностей преобразовывать форму этого материала. Для этого понадобятся специальные инструменты: верстак, металлическая труба, нихромовая проволока, паяльная лампа и источник питания с его регулировкой.

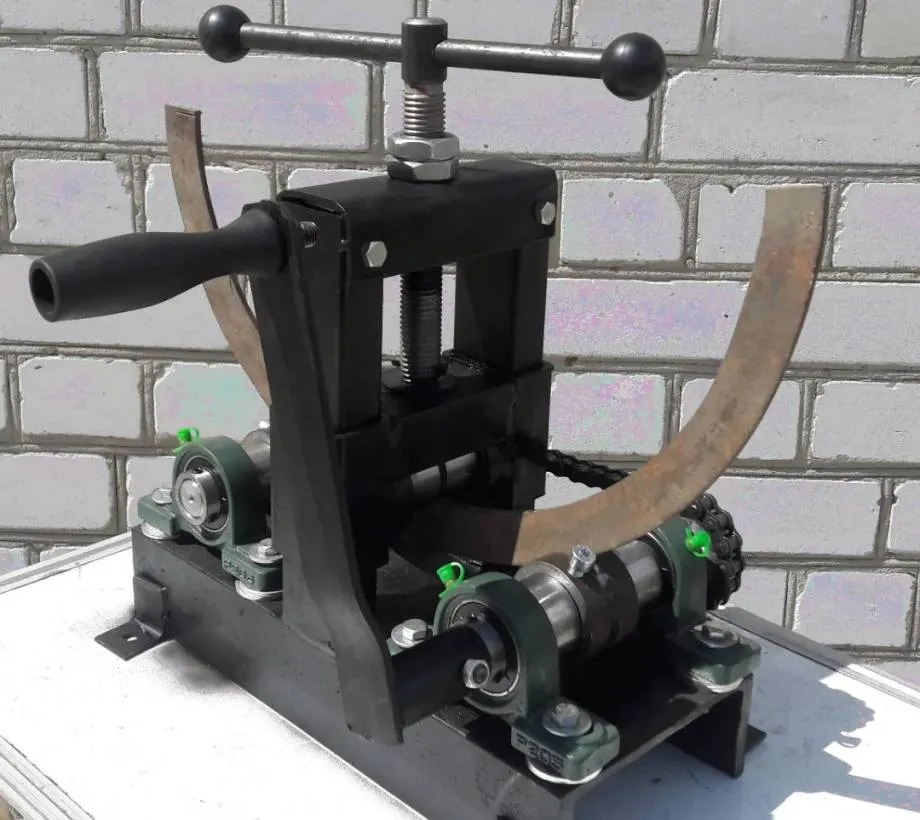

Сгибаем профильную трубу в домашних условиях без трубогиба несколькими способами

При строительстве малых архитектурных форм, изготовлении козырьков, навесов, или монтаже систем отопления (водоснабжения), домашние мастера сталкиваются с необходимостью согнуть профтрубу. При массовом производстве металлоконструкций, особенно в профильных мастерских, используют трубогибы промышленного изготовления.

Такие приспособления позволяют быстро и без дефектов загнуть профтрубу размером от 20 до 40 мм. Однако покупка трубогибочного оборудования для разового применения нерентабельна, в ряде случаев дешевле обратиться в мастерскую и оплатить работу по формовке профиля.

Характеристики гибочного станка для оргстекла

Станки для гибки оргстекла имеют разнообразные модели: предназначенные для личного пользования или для промышленных масштабов.

Для личных целей применяются станки с ручным приводом. Есть ещё ножной привод, который освобождает руки и более удобен.

Промышленные станки для гибки акрила выпускают с электромеханическим или пневматическим приводом.

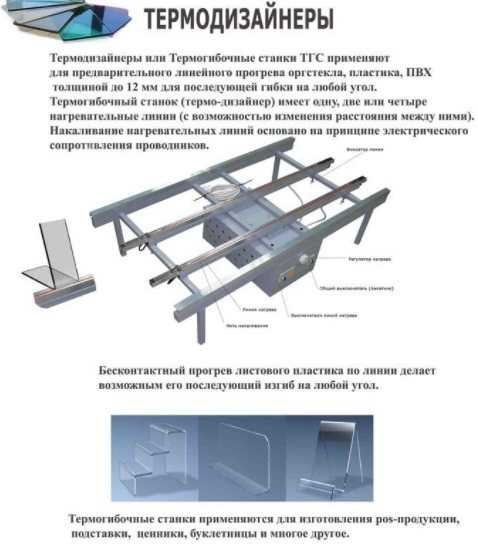

Принцип работы всех гибочных станков для оргстекла (термодизайнеров) одинаков у всех производителей:

Термогибочный станок

• нагрев поверхности акрила;
• гибка в горячем состоянии;
• охлаждение.

Особенностью оргстекла является пластичность. В горячем виде ему можно придать любую форму. При последующем охлаждении он эту новую форму сохраняет.

Станки для гибки оргстекла отличаются только производительностью, сложностью и точностью работы.

Новая модель станка для гибки Термодизайнер позволяет:

• установить и обслужить 16 линий одновременно;
• микропроцессор обеспечивает высокую точность регулировки времени нагрева и температуры;
• аппарат питается от электрической сети напряжением 220 вольт, а потребляемая мощность не превышает 0,8 кВт.

Разнообразие комплектации оборудования

Вариантов комплектации станка для гибки оргстекла довольно много.

Стандартный вариант содержит:

• 2 основные линии прогрева;
• 2 запасные струны для гибки;
• длина струн 1000 мм;
• станки оснащены мини-столом шириной 80 мм и упором-кондуктором, которые свободно перемещаются с фиксацией винтовыми зажимами;
• цифровой таймер обратного отсчёта имеет световую и звуковую сигнализацию;
• столов можно поставить больше при необходимости, доукомплектовав станок. Таким образом, можно увеличить поверхность стола до 400 мм.

Master1000-17 — стандартный станок для гибки акрила

Некоторые модели имеют верхнюю раму, которая позволяет осуществлять нагрев поверхности материала для гибки с двух сторон. Такой вариант необходим для термогибки оргстекла большой толщины.

Прогрев производится в щадящем режиме. Это позволяет экономить электрическую энергию и продлевает время эксплуатации струны.

Зазор между нихромовой проволокой и поверхностью оргстекла плавно регулируется в диапазоне 9 мм с наглядным указателем.

Листогиб оргстекла — комплектация

Метод надрезов

Ранее мы рассматривали горячие способы сгибания металлических труб. При их использовании, в месте сгиба может появится выпирающая складка. Поэтому дальше я расскажу про один более трудоёмкий, однако порой весьма оправданный метод – метод надрезов для сгибания труб из металла.

Делать надрезы для сгибания трубы необходимо в нескольких местах и по глубине до половины самой трубы. Расстояние же между надрезами зависит от того, какой нужен изгиб, а также от диаметра самой трубы.

Если же диаметр небольшой, то толщины надреза будет достаточно для получения плавного изгиба. Также учитывайте, чем больше пропилов, тем изгиб будет аккуратнее. Для сгибания труб с большим диаметром следует выпилить несколько небольших клиньев.

Источник prom.st

Второй метод обычно применяют в декоративных конструкциях.

Перед тем, как согнуть трубу, по которой будет двигаться жидкость, необходимо сварной шов зачистить и отшлифовать болгаркой, а все разрезы тщательно заварить. Такое изделие после покраски примет декоративный вид без каких-либо следов деформации.

Учитывайте, что после гнутья разрезанием внутренняя поверхность вашей трубы останется шершавой и с острыми выступами. Это значит, что здесь будет оседать ржавчина и задерживаться различный мусор. Для отопления и водопровода это явный минус метода надрезов.

Типы гибочных станков

Гибочные станки различают по типу используемого сырья.

Гибочные станки для листового металла

Используются для придания листам металла разных форм. Нашли широкое применение при изготовлении деталей корпусов, элементов кровли, оконных конструкций, коньков, козырьков, отливов.

Все гибочные станки для металла имеют одинаковую конструкцию и отличаются только приводом. Наибольшее распространение получили гидравлические гибочные станки, электромеханические и ручные.

Первые наиболее мощные и позволяют работать с листовыми металлами толщиной более 3,5 мм. Электрические гибочные станки сочетают в себе высокую производительность, широкий набор функций и низкую цену. Это самое дешевое оборудование среди промышленных листогибов. Главное преимущество последних – компактность, мобильность, независимость от электросети. Цена ручных гибочных станков очень низкая, что позволяет их использовать для бытовых нужд, в небольших мастерских и на стройплощадках.

Станки для гибки арматуры

Станки для работы с арматурой по типу используемого сырья подразделяются на машины, работающие с прутком и с бухтой, а по степени автоматизации делятся на ручные, электромеханические и станки с ЧПУ.

Принцип работы у всех гибочных станков для арматуры одинаковый: часть арматуры помещается между гибочным пальцем и упорами, гибочный палец приводится в движение и осуществляет гибку на требуемый угол.

Ручные гибочные станки для арматуры используют систему рычагов, которая позволяет в несколько раз уменьшить необходимое для гибки усилие. Такие станки компактны, просты, надежны и очень востребованы на строительных площадках.

Электромеханические станки отличаются от ручных только тем, что гибка осуществляется не за счет физической силы оператора, а за счет электродвигателя. Эти станки позволяют гнуть арматуру диаметром до 40-50 мм.

Гибочные станки с ЧПУ для арматуры позволяют производить гибку в автоматическом режиме. Арматура с размотчика проходит через правильные ролики и поступает в зону гибки, где при помощи вращающегося диска с упорами и гибочными пальцами гнется в соответствии с установленной программой. Такие станки высокопроизводительные и не требуют вмешательства оператора в рабочий процесс, но они имеют ограничения по диаметру арматуры, как правило, не больше 16 мм.

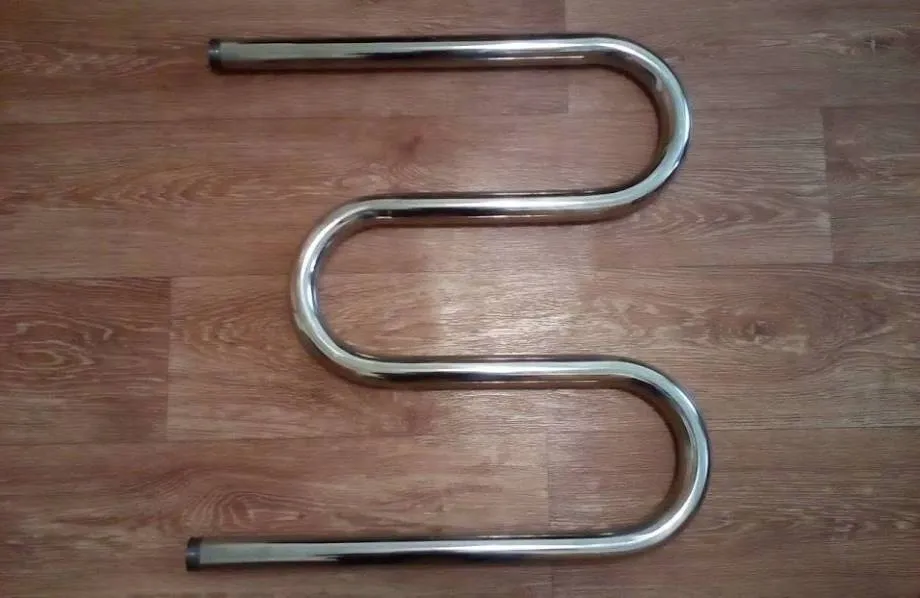

Сгибаем металлическую трубу в домашних условиях

Перед сгибанием любой металлической трубы необходимо провести следующую процедуру:

• Заполните мелким песком отрезок трубы «под завязку».
• Дальше нужно заглушить концы трубы. Используйте для этого два самодельных деревянных чопика. Также будьте осторожны – не вогните их слишком глубоко, так как иначе их будет трудно достать и придётся выжигать пробки.
• После этой предварительной подготовки можно гнуть трубу без опаски, что она поломается или деформируется.

Если же производите сгибание зимой, то можете заменить песок на обычную воду.

Туба заливается водой, что через время замораживается, а в концы трубы вбиваются чопики. Дальше можно проводить сгибание, а после труба размораживается, чопики достаются, а воду сливают.

Источник ytimg.com

Почему стоит выбрать пластик?

• Он служит более десяти лет.
• Поликарбонат не боится ни мороза в сорок градусов, ни жары в сто двадцать градусов.
• Панели можно обрабатывать разными способами и подручными инструментами. При резке края получаются неострые, безопасные для человека.
• Пластик защитит от шума улицы и автострады, создаст для вас комфортное, тихое место отдыха.
• Его можно гнуть разогретом и холодном состоянии, создавая конструкции сложных форм. Если все делать правильно, материал не трескается.
• Поликарбонат пропускает 90 процентов солнечного света.
• Панели намного легче стекла и других стройматериалов.
• Материал выносит большие снеговые и ветровые нагрузки.

Изгиб алюминия

• Поделиться
  • Поделиться этим сообщением через

  • Digg

  • Del.icio.us

  • Technorati

  • Разместить в ВКонтакте

  • Разместить в Facebook

  • Разместить в MySpace

  • Разместить в Twitter

  • Разместить в ЖЖ

  • Разместить в Google

  • Разместить в Yahoo

  • Разместить в Яндекс.Закладках

  • Разместить в Ссылки@Mail.Ru

  • Reddit!

• Поделиться
  • Поделиться этим сообщением через

  • Digg

  • Del.icio.us

  • Technorati

  • Разместить в ВКонтакте

  • Разместить в Facebook

  • Разместить в MySpace

  • Разместить в Twitter

  • Разместить в ЖЖ

  • Разместить в Google

  • Разместить в Yahoo

  • Разместить в Яндекс.Закладках

  • Разместить в Ссылки@Mail.Ru

  • Reddit!

• Поделиться
  • Поделиться этим сообщением через

  • Digg

  • Del.icio.us

  • Technorati

  • Разместить в ВКонтакте

  • Разместить в Facebook

  • Разместить в MySpace

  • Разместить в Twitter

  • Разместить в ЖЖ

  • Разместить в Google

  • Разместить в Yahoo

  • Разместить в Яндекс.Закладках

  • Разместить в Ссылки@Mail.Ru

  • Reddit!

• Поделиться
  • Поделиться этим сообщением через

  • Digg

  • Del.icio.us

  • Technorati

  • Разместить в ВКонтакте

  • Разместить в Facebook

  • Разместить в MySpace

  • Разместить в Twitter

  • Разместить в ЖЖ

  • Разместить в Google

  • Разместить в Yahoo

  • Разместить в Яндекс.Закладках

  • Разместить в Ссылки@Mail.Ru

  • Reddit!

• Поделиться
  • Поделиться этим сообщением через

  • Digg

  • Del.icio.us

  • Technorati

  • Разместить в ВКонтакте

  • Разместить в Facebook

  • Разместить в MySpace

  • Разместить в Twitter

  • Разместить в ЖЖ

  • Разместить в Google

  • Разместить в Yahoo

  • Разместить в Яндекс.Закладках

  • Разместить в Ссылки@Mail.Ru

  • Reddit!

В домашних условиях дюраль толщиной 3мм аккуратно не загнуть. Получается слишком большой радиус загиба к тому же если лист металла достаточно большой, очень трудно обеспечить равномерность уголка отсюда перекос корпуса. Один из возможных выходов прорезать лист металла по линии сгиба резаком, примерно на половину толщины. Однако уголок в этом месте ослабится. Самый простой способ нарезать детали корпуса из прямоугольных пластин,

соединять уголками, как советовали выше. Причём Вам не обязательно брать уголки на всю длину соеденяемых деталей, достаточно применить кусочки уголков. Конструкция получится достаточно жесткой и вес не намного увеличится.

p.s. Кстати здесь можно глянуть на очень интересный на мой взгляд способ соединения деталей корпуса: http://www.qrpparts.de/pi432227245.htm?categoryId=28

Что следует учесть при сгибе оргстекла?

Оргстекло является термопластом, поэтому оно способно приобретать достаточную пластичность, что зависит от высоких температур. Оргстекло в процессе изготовления может формироваться при различных температурах, что определяет способ его получения.

Пример сгибания оргстекла.

Сложность процесса сгибания оргстекла заключается в получении сгиба на необходимый угол, который делается в требуемом месте. Чтобы согнуть оргстекло, можно воспользоваться источником тепла.

Процесс сгибания при этом проводится, учитывая направление от источника тепла. При образовании пузырьков, когда производится сгибание оргстекла, перед самим процессом требуется сделать его просушку

Приступая к выполнению сгиба, важно помнить, что, перед тем как гнуть стекло, лучше всего потренироваться на небольшом ненужном куске материала

Если использовать паяльную лампу, то можно прогреть ее до необходимого температурного уровня. При сгибании оргстекла с помощью металлической трубы происходит повторение ее радиуса листом.

Принципы осуществления сгиба оргстекла

Данный вид источника делается путем наполнения желоба с использованием негорючего материала, наполненного парафином. В него можно натыкать ниток. В крайнем случае можно воспользоваться свечами.

Гибка оргстекла: 1 – оргстекло, 2 – горячие газы, 3 – экран, 4 – направление сгибания.

Вторым способом сгибания можно воспользоваться, если какую-либо часть оргстекла закрыть материалом, обладающим плохой теплопроводностью, который является негорючим. В данном случае регулирование угла изгиба будет наиболее легким, что позволит изменить ширину полоски. Не следует забывать о различных цилиндрических предметах, то есть трубках, используемых в качестве шаблона, позволяющего сделать соответствующий изгиб, имеющий нужный радиус.

Когда сгибание уже выполнено, то материал плавно охлаждают, что позволяет минимизировать внутреннее напряжение. После этого напряжение убирают, делая отжиг несколько часов, соблюдая температуру воздуха 60-80 °C.

Если подвергать нагреванию нихромовую проволоку, то возможно ее провисание. Это повлечет увеличение расстояния до оргстекла. Провисание проволоки может быть компенсировано за счет использования груза. При сгибании листа нельзя давить на данный материал, иначе деформация будет неправильной.

Какие нужны инструменты

Перед тем как произвести жестяные работы , стоит подобрать комплект материалов и инструментов. Потребуется оборудование для жестяных работ.

Понадобится лист тонкой жести. Чтобы труба стала ровной, берется материал с гладкой структурой и четкими углами. Не используется лист с оборванными краями.

Порезка материала не требует усилий, но приступая к работе, стоит заготовить следующие инструменты жестянщика:

1. Для разрезания отрезка на заготовки применяются ножницы металла.
2. Используется киянка или резиновый молоток, который не оставляет вмятин. Вес инструмента подбирается тяжелый, но при этом контролируется сила удара.
3. Для выполнения сгибов применяются плоскогубцы или клещи.
4. Рекомендуются станки для жестяных работ. Подходит верстак, который позволяет ровно расположить лист и разметить.
5. Для калибровки применяется трубка с толстыми стенками и уголок, который монтируется к краю верстака. Уголок выбирается массивный, так как на нем загибается металл. Труба помогает при изготовлении продольного шва магистрали.
6. Тонкий стальной стержень используется в качестве разметчика. Его изготавливают самостоятельно. Для этого затачивают гвоздь.
7. Рекомендуется инструмент для измерений. Для этого подходят рулетки и угольники.

Изгибаем трубу

Трубы в холодном состоянии изогнуть намного сложнее, т. к. она при изгибании имеет внутреннюю сторону, которая сжимается, и внешнюю, которая значительно расширяется, растягиваясь, холодная труба может деформироваться и попросту лопнуть.

Чтобы этого не произошло, следует наполнить трубу сухим песком, что распределит давление, сделает изгиб более естественным, не допустив излома. Для этого засыпают сухой однородный песок в трубу, предварительно закрыв выход деревянной или пластиковой заглушкой (можно приобрести на металлобазах под ваш диаметр трубы). Засыпая песок, трубу нужно постукивать для уплотнения содержимого, а затем закрыть вход.

После этого трубу изгибают, плотно зажав один из концов в тисках и применяя физическую силу. Желательно, конечно, для этого использовать трубогиб (специальный станок для сгибания труб), так как в случае с тисками особые требования предъявляются к их опоре (точка опоры должна выдерживать значительные нагрузки на сдвиг и отрыв от земли).

Лучше всего подлежат гибке медные и алюминиевые (наиболее пластичные) трубы. Их чаще всего используют в сантехнике — здесь без специализированного инструмента не обойтись (чаще всего трубогибы сантехнические работают с радиусным искривлением труб). Сложнее ситуация обстоит со стальными или оцинкованными трубами. Первые гнуть значительное труднее, оцинкованные же трубы гнуть вовсе не рекомендуется, так как на изгибах образуются мелкие трещины верхнего защитного слоя, и труба будет ржаветь, а при нагревании цинк может испарится и в месте сгиба все равно начнется коррозия, даже если трещин нет.

Для успешного сгибания стальных, чугунных труб, а также труб из различных сплавов, можно прогреть место будущего изгиба паяльной лампой. Однако, необходимо помнить, что, грея трубу без меры, можно значительно изменить структуру металла и повысить его хрупкость.
