Четырехскатная крыша

Виды беседок из дерева

Строят различные типы деревянных беседок: закрытые, летние (открытые), панорамные, застекленные, классические резные, японские, двухэтажные. В этом случае постройки могут быть нескольких типов:

На сваях — этот вариант подходит для любых участков и почв, включая глинистые, песчаные и влажные. Благодаря отсутствию необходимости заливать традиционный бетонный фундамент, строительство ведется быстрее, и нет сложных земляных работ на крыше.
Каркасные — эти беседки из дерева собираются как конструктивный комплект и при необходимости могут быть перенесены в другое место. Их легко собрать, так как они легкие и простые в использовании
Из квадратного бруса -. После сборки конструкция должна постоять и «осесть». А чтобы продлить срок службы такой беседки, дерево следует обработать защитным средством.
Ламинированный (клееный брус) — эти конструкции для дач выглядят респектабельно и стильно, но их стоимость выше. Благодаря низкой влажности материала беседки из клееного бруса практически не дают усадки, поэтому их можно активно использовать сразу после установки. В этом здании нет необходимости в дополнительной пропитке антисептическим или огнезащитным составом — необходимая обработка древесины производится в цехе производителя.

Возведение своими силами

Установить беседку на своем участке можно несколькими способами:

Купить уже готовую конструкцию и поставить ее на нужном месте.
Нанять строителей, чтобы они соорудили конструкцию для отдыха.
Сделать своими руками.

Последний вариант является самым распространенным, так как имеет множество преимуществ. Во-первых, это экономия средств, во-вторых, самостоятельно можно сделать конструкцию любого размера, формы и использовать любые материалы.

Ход строительства будет зависеть от выбранного материала для беседки. Если это металл, листы профнастила или поликарбонат, то необходимо изначально смонтировать пятиугольный каркас беседки из металла и сварить его. После этого уже монтируются боковые стороны.

Если конструкция предполагается из дерева, тогда нужно первым делом приготовить каркас. Деревянные беседки имеют множество преимуществ. Во-первых, это натуральный материал, не вызывающий аллергической реакции.

Сравнение с шестигранной беседкой

Во-вторых, такая зона отдыха может быть не только стационарной, но и съемной. При этом конструкция на зимний сезон убирается. Если же она остается «зимовать», тогда нужно позаботиться об обработке дерева специальными антибактериальными пропитками против гниения, плесени и грибковой инфекции.

Эскизы беседок с чертежами и размерами

Имеющиеся размеры можно пропорционально увеличивать или уменьшать

Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной

Простая беседка из дерева

Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.

Квадратная беседка из дерева для дачи или сада

При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.

Проблемные узлы при устройстве шатровой крыши на беседке

Примерно так можно разметить ее по высоте и набить обрешетку под кровельный материал

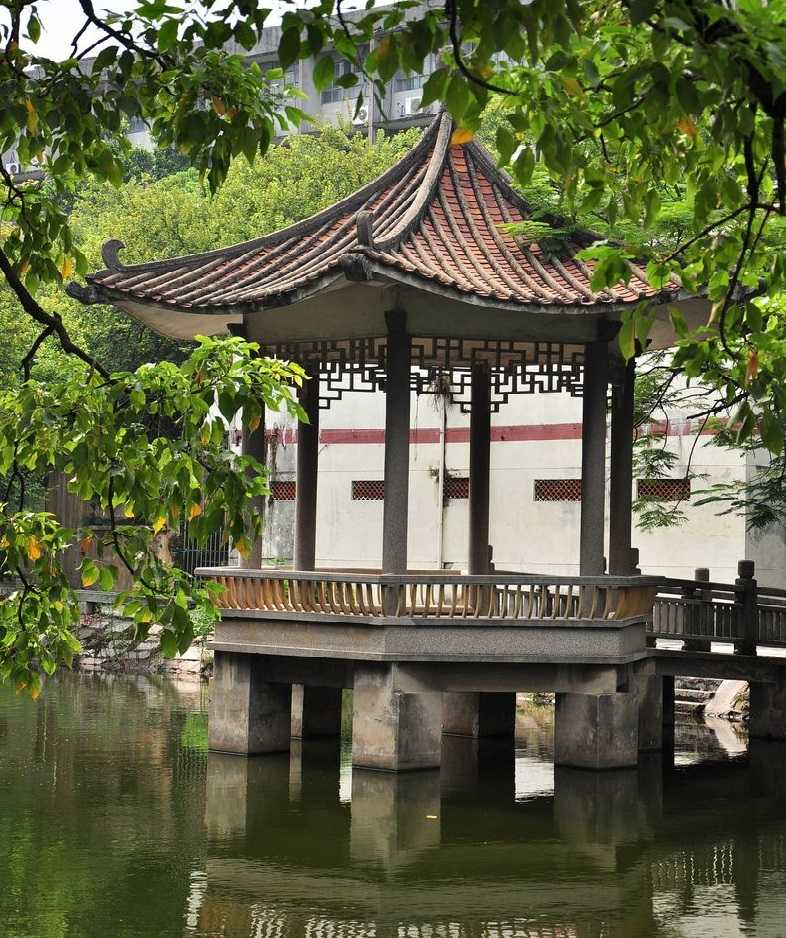

Беседка в китайском стиле (с чертежами и размерами)

Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.

Внешний вид деревянной беседки в китайском стиле

Главный фасад — высота от пола до верхней обвязки 2,160 м

Главный фасад без кровли: вертикальные стойки 150*150 мм

Вид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 мм

Поперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крыши

Продольный разрез

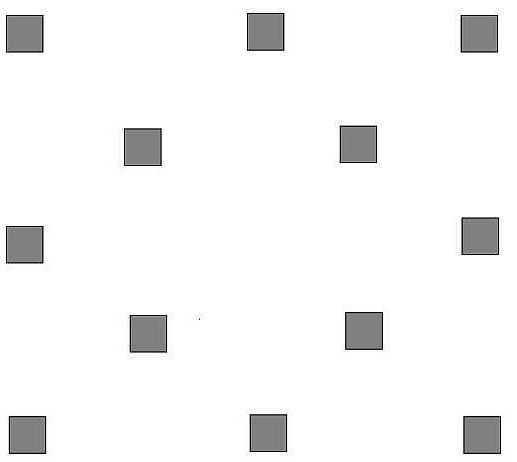

План расположения столбиков под беседку

Нижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестиками

Верхняя обвязка

Установка балок перекрытия (цифры — это обозначение материала с спецификации)

Стропильная система

Детализация узла 2 — как устанавливать стойки

Как сделать ступеньки в веранду — узел 2

Крепление стропильной системы к верхней обвязке — на деревянные штыри

Детализация ограждения

Спецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки

Большая беседка на фундаменте

Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять. В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.

Большая беседка под остекление

Чертеж беседки-качели

Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.

Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.

По этому чертежу можно построить беседку-качели своими руками

Об изготовлении обычных качелей разных видов можно прочесть тут.

Строительство

Несмотря на то, что беседка не является капитальным жилым строением, к процессу ее возведения нужно привлечь квалифицированных специалистов. Это касается как легких сооружений из кованого металла или поликарбоната, так и закрытых беседок-кухонь из камня или дерева. Профессиональный подход обеспечит сооружению эстетичность, надежность и долговечность.

Бригада опытных строителей сделает все быстро и при соблюдении технологии. Они смогут правильно подготовить площадку под строительство, заложить фундамент, построить каркас и накрыть конструкцию кровельным материалом.

Видео описание

Про строительство фундамента под закрытую беседку смотрите в видео:

Оптимальный размер и материал

Размер определяется на основании того, каким образом будет использоваться летняя зона отдыха и сколько места возможно выделить на участке под ее установку. Можно поставить совсем небольшую конструкцию для семейных посиделок или огромный павильон, в котором легко разместится большая компания. Но самым оптимальным вариантом, по мнению большинства домовладельцев, является односкатная беседка 3х4, проект которой несложно найти на сайте какой-либо строительной компании.

Беседка 4 на 3 с односкатной крышей не займет много места, зато в ней будет достаточно пространства для обустройства обеденной зоны для семьи и гостей дома. При этом еще останется небольшая территория для установки печи или мангала, или обычного кухонного оборудования.

Из материалов сейчас обычно предпочитают дерево или поликарбонат. Первый вариант идеален для беседок-кухонь. В деревянных постройках очень комфортно отдыхать в любую погоду. Поликарбонат используют для создания легких и экономичных открытых беседок-навесов. Закрытые конструкции из этого материала лучше не возводить.

Деревянная беседка 3 на 4

Источник nasha-besedka.ru

Схемы беседок

Современные технологии позволяют строить беседки по разнообразным проектным схемам. От того насколько удачен выбор схемы зависит комфортность использования беседки.

Схема простой деревянной беседки

Вариант несложной постройки для отдыха. Это беседка для дачи с односкатной крышей на залитых бетоном стойках. Ее главные преимущества – экономичность и простота сооружения. Такую беседку можно оформить в японском стиле или в стиле кантри. Добавив несколько декоративных элементов из дерева ее можно стилизовать под народный стиль, и она будет идеально сочетаться с классическим коттеджем-особняком или деревянным срубом.

Схема деревянной беседки

Источник moysadogorod.com

Схема беседки-навеса с плоской кровлей

Этот вариант тоже является бюджетным. Однако данное сооружение можно сделать боле благоустроенным путем возведения пола в виде деревянного подиума и красивых перегородок. Беседки с плоской крышей прекрасно смотрятся на фоне модных лаконичных коттеджей.

Беседка с плоской кровлей

Источник stroicod.ru

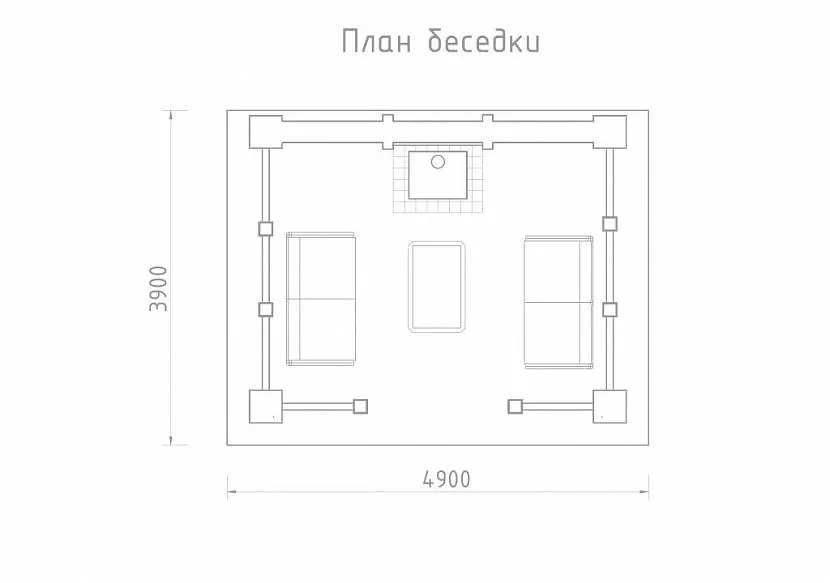

Схема закрытой беседки с печью

Компактная беседка, центральным элементом которой является русская печь с дымоходом. Вместо печи можно запроектировать камин или мангал. Печь устанавливается на основание из негорючего материала. Стена, к которой она примыкает должна быть обеспечена дополнительной противопожарной защитой. Обставить беседку можно садовой мебелью на вкус хозяев.

Беседка с печью

Источник www.arh-for.ru

Схема беседки-столовой

Беседка полузакрытого типа. Предназначена для выполнения функции столовой в теплую погоду. Конструкция защищена с углов от ветра и дождя. В ее проекте предусмотрены широкие проемы со всех 4 сторон

Это обеспечивает хорошее вентилирование беседки, что немаловажно во время летней жары. Данный вариант постройки идеален для семейных трапез и приема гостей

Схема беседки полузакрытого типа

Источник koka.lv

Проекты беседок – строим своими руками

Чертеж беседки из дерева, 6 гранная конструкция
Схема основание и крыша 6 угольной постройки
Чертежи 8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема, как построить беседку в японском стиле
Схема сборки деревянного домика гриль
Беседка своими руками чертежи, фото конструкции из металла
Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса
Чертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита. Чертеж беседки из металла, фото простой конструкции с элементами ковки

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

Чертеж сварной переносной конструкции с поликарбонатной крышей
Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции
Летняя конструкция из поликарбоната, схема как сварить каркас из металла
Чертеж деревянной постройки из бруса, украшенной деревянной решеткой
Закрытая конструкция с решеткой, проект шестигранной постройки
Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Чертеж односкатной постройки из бруса
Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

Инструкция по выбору и расчету стропильной системы

Возведение дома начинают с оформления проекта. Самостоятельная разработка чертежа невозможна без:

изучения технологии строительства;
расчета ферм.

Факторы, влияющие на выбор:

угол наклона скатов;
материал вальмовой кровли;
вес «кровельного пирога»;
ветровые и снеговые нагрузки;
сейсмическая опасность;
габаритные размеры коробки дома, наличие внутренних несущих перегородок, колонн;
планирование организации мансардного помещения.

Уклон скатов определятся не только из эстетических соображений

Важно найти золотую середину между положительным визуальным восприятием и сохранением надежности, функциональности конструкции. Величина угла тесно взаимосвязана практически со всеми вышеуказанными факторами:

Применение всех видов кровельных материалов ограничено диапазоном этого параметра.
Чем меньше угол наклона, тем незначительнее воздействие ветровой нагрузки.
Увеличение до 45-60° гарантирует самостоятельный сход осадков. Воздействие снежного покрова минимизируется.
Уменьшая угол наклона, получаем снижение площади и веса всей системы. Падает расход тепловой энергии для прогрева чердачного пространства.
Организация мансардного этажа маловероятна при малой величине наклона.

Виды стропильных ферм

1. Наслонная – конструкция вальмовой крыши выполняется с опорой на:

внешние стены (мауэрлат);
прогон (коньковый);
на внутренние несущие перегородки, колонны внутри дома через лежень.

Распределение нагрузки происходит за счет установки дополнительных стоек под коньковый брус. Лежень разделяет давление по всей поверхности внутренней перегородки (колонны).

2. Висячая – применяется для строений с максимальным размером фундамента до 6 ~7 метров. Стропилы опираются на стены. Распределение нагрузки с помощью стоек, затяжки, ригеля, подкосов. Для вальмовых крыш такой вид редко используется.

Инструкция по расчету стропильной системы

Выполнение чертежа четырехскатной крыши невозможно без совершения математических расчетов.

1. Размер прогона – определяется исходя из габаритов дома. Стандартное решение: длина за минусом ширины. Середина конькового бруса расположена четко над пересечением диагоналей основания. Линия прогона параллельна фронтальным стенам.

2. Высота конька: Н = b х tgα. b – половина длины торцевых стен дома, α – уклон скатов. Числовое значение тангенса определяется по таблице Брадиса.

3. Размер центральных и промежуточных стропил ската: = √( Н² + b²).

4. Длина центральной стропильной ноги вальмы: = √( Н² + b²). При нестандартном выборе размера конька величина b определяется как половина разницы длин дома и прогона.

5. Размер диагональных элементов: = √ (² + b²).

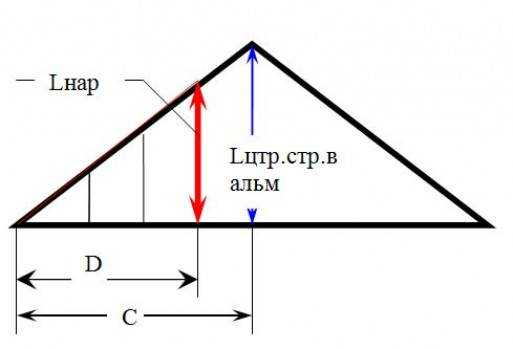

6. Вычисление длин нарожников – используется свойство подобных треугольников. Если углы равны, по одной из сторон выполняется пропорция длин, то будет соблюдаться соотношение остальных составляющих фигуры: D = 3/4 C, значит: Lнар = х 3/4.

7. Расстояние между стропилами зависит от выбора:

Размеров сечения, качества древесины. Чем слабее материал, тем меньше должен быть шаг.
Наличия, вида теплоизоляционного слоя – определяется удобством монтажа утеплителя (60-120 см).
Кровельного материала, его веса и геометрии. Чем больше общая масса, тем меньше шаг. Как и с теплоизоляцией, учитывают размеры листа.

Минимальный шаг между фермами – 60 см, максимальный – 2 метра.

Расчёт строительного материала

Количество материала прямо пропорционально размеру беседки — чем она больше, тем больше его необходимо. Я предлагаю вам изучить примерное количество строительных ресурсов, которые понадобились для строительства деревянной беседки 3 на 3 метра. Она довольна стандартна и типична для большинства дачных построек.

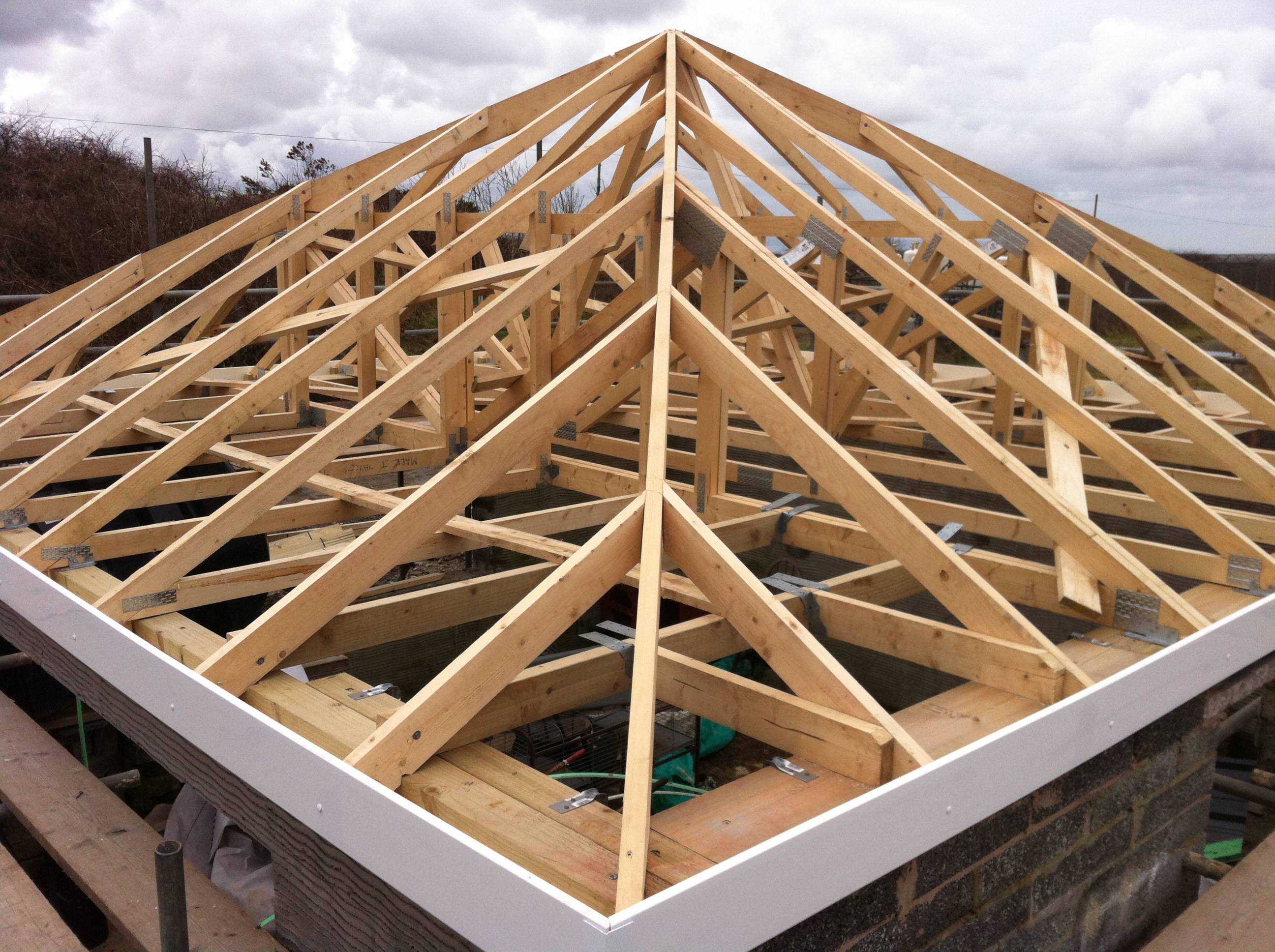

Расположение стропил на крыше

Прошу обратить внимание, в прошлом блоке информации возведения шатровой крыши была рассмотрена беседка 4 на 4, то есть количество материала для неё ушло больше приведенных ниже значений. Брус 100 на 100 используется только для создания основы, к верхней части сооружения он имеет лишь косвенное отношение. Брус 100 на 100 используется только для создания основы, к верхней части сооружения он имеет лишь косвенное отношение

Брус 100 на 100 используется только для создания основы, к верхней части сооружения он имеет лишь косвенное отношение.

Основание — 5 брусьев (3 метра);
Опорные столбы — 4 бруса (2.3 метра);
Вход и усиление жесткости — 5 брусьев (1 метр).

Брус 100 на 50 уже явно используется для возведения верхней части беседки.

Стропила — 8 брусьев (2 метра);
Крестовина — 2 бруса (4.3 метра);
Верхняя обвязка, перила — 7 брусьев (3 метра);
Перила — 2 бруса (1 метр).

Помимо основной конструкции, необходим еще ряд материалов: вагонка, доска половая и дюймовка, рейки, кровля, краска, цемент, кирпич, гвозди, саморезы, пропитка. В зависимости от региона и страны, цены могут принципиально различаться, поэтому прикинуть какую-то среднюю стоимость затруднительно.

Разновидности и варианты изготовления

Для начала заметим, что садовая беседка может иметь разные формы (прямоугольной, шести- или восьмигранной, круглой). Помимо этого, существует сразу два способа установки металлического каркаса.

Способ первый: бетонирование вертикальных труб в грунт. Остальные элементы конструкции в таком случае будут крепиться именно к этим стойкам. Очевидно, что фундамент как таковой в данном случае отсутствует, хотя, если нижнюю обвязку несколько поднять над поверхностью грунта, можно выполнить настил пола, хотя зачастую в таких беседках напольное покрытие выкладывается тротуарной плиткой или же бетонируется.

Способ второй: сначала сооружается фундамент (ленточный либо столбчатый) или, что наблюдается нечасто, заливается монолитная плита.Сооружение каркаса осуществляется отдельно, а фиксируется он уже после монтажа стоек и нижней обвязки. В случае столбчатого/ленточного фундамента трубы необходимо укладывать непосредственно на него, а затем уже соединять между собой «на месте». В результате готовое сооружение можно будет поднять только с помощью спецтехники.

А вот беседка из профильной трубы, возведенная на фундаменте, своими руками имеет одно преимущество – в ней изначально предусматривается присутствие пола. Кроме того, такое возвышение (пусть оно и маленькое) предотвращает попадание грязи и брызг внутрь.

Что ж, пора за работу!

Вы спросите, каковы чертежи беседки из дерева? Для начала, необходима схема постройки, которая будет всё учитывать, а, главное, выбрать место. Самым удобным расположением считается нахождение по близости деревьев, кустарников и, конечно же, дома.

Необходимо беседку разместить в теневой части, так как далеко не каждому понравиться в летний и знойный день находиться под прямыми солнечными лучами. Естественно, что нужно укрыться и переждать ту накалённость и жару, которая характерна так в полдень.

Схемы могут отличаться от простых проектирований, но важно обратить внимание на то, что надо при строительстве фундамента оставить место в запасе. Чтобы построить из дерева своими руками потребуются инструменты, такие как гвозди, лопата, дрель, пила, брусья определённых размеров (100 на 50 мм), пассатижи, уровень, шуруповёрты, с помощью которых можно создать прелестную постройку

Чтобы построить из дерева своими руками потребуются инструменты, такие как гвозди, лопата, дрель, пила, брусья определённых размеров (100 на 50 мм), пассатижи, уровень, шуруповёрты, с помощью которых можно создать прелестную постройку.

Размеры

Шестиугольная беседка – отличное решение, а главное, что практичный вариант, который обогатит Ваш участок. Для беседки размер стандартного плана по основанию: ширина достигать будет 2500 мм, диагональ 2900 мм. Все схемы, естественно, условны, но их стоит придерживаться. Ширина грани 1450 мм, приемлемая высота 2200 мм.

Размеры беседок не должны разниться, а стоит учитывать то, что будут не просто места для сидения, а еще стол. Многие предпочитают ставить в беседке деревянные кресла, что позволит почувствовать комфорт и уют.

Фундамент

Необходимо через каждые два метра установить столбы, которые будут гранями, если постройка шестигранная, то их должно быть шесть. После этого потребуется вырыть котлован, который посыпают подсыпкой, песком, щебенью и т.д.

Такие постройки требуют прочного фундамента, крепкой опоры. Какой выбрать самый оптимальный размер?

При всём этом стоит уделить внимание на чем будет располагаться Ваша беседка. Это может быть как забетонированный пол, так и травяная поверхность

Некоторые предпочитают для эстетики выкладывать пол тротуарной плиткой, что будет являться еще прочным и долговечным.

Беседки, чертежи которых объёмны и сложны, как здесь не запутаться? Какие же бывают, например, чертежи построек из дерева? Все ли они совпадают?

Стены

Установив столбы, Вы должны залить их бетонным раствором и оставить на 24 часа, чтобы могли застыть. После чего можно будет укладывать уже и брусья поверх столбов. Схемы схемами, расчёты расчётами, но всё равно стоит всё проверять уровнем, все мельчайшие детали и пошагово отмечать то, что сделано.

Крыша

Беседка из дерева имеет разнообразные чертежи.

Беседки для дачи, каркас которых создан из дерева смотрится настолько изысканно, что подчеркивает благородство и утончённость Вашего вкуса.

Этапы выполнения работ

Процесс постройки

Для того чтобы сделать шестигранную беседку, нужно определиться с выбором материала. В данном случае подойдет ель или сосна, так как по своим свойствам этот материал достаточно прочный и относительно недорогой.

До начала работ необходимо составить чертежи, где будут отражены размеры. Например, высота сооружения может составлять 2,6 м.
Когда определитесь с габаритами будущего сооружения, на циркулярном станке следует напилить доски и брусья необходимых размеров и обстрогать их при помощи электрического рубанка.
Затем требуется разметить участок для строительства. Чтобы получить шестигранник правильной формы, нужно начертить окружность заданного диаметра, воспользовавшись двумя деревянными колышками и веревкой. На окружности необходимо провести шесть линий, равных диаметру окружности и в местах пересечения линий нанести насечки.
В обозначенных насечками местах выкапывают ямы под фундамент глубиной около 50 см. На дно насыпается слой песка толщиной около 10 см и трамбуется. В качестве опоры под опорные столбы можно уложить в яму тротуарную плитку 30×30 см и слегка их притрамбовать. После установки опорных брусьев ямы можно засыпать песком с последующей трамбовкой и поливом водой.

Бетонный блок 40×20×20 для фундамента

Для того чтобы придать прочности и устойчивости деревянной конструкции, по углам разметки в выкопанных ямах с утрамбованной подсыпкой нужно вбить по одному арматурному стержню длиной 1–1,5 м. Диаметр арматуры может быть от 10 мм, но в таком случае ее тяжело забить, так как она будет вибрировать. Для этого на арматуру можно надеть обрезок трубы и забивать стержень в ней. Трубу нужно снять, а затем в бетонных блоках просверлить отверстия и надеть их на арматуру.
На бетонные столбы необходимо уложить слой гидроизоляции – это может быть два слоя простого рубероида. Затем с помощью электродрели сверлят отверстия в каждом деревянном брусе и надевают их на арматуру по типу колодца, а в местах пересечения брусьев обрезают. Для прочности и выравнивания, заранее делают вырезы под соединение «в полбруса». Потом брусья собирают и закрепляют гвоздями. Для опор подойдут брусья сечением 100×100 см.
Следующий шаг – устройство основания. Если беседка будет большая, то посередине нужно сделать опорный столб, который будет служить опорой, а затем уложить лаги, заранее обработав их защитной пропиткой от разрушительного действия влаги. В качестве настила широко используются шпунтованные деревянные доски, влагостойкая фанера, а также влагостойкие ДСП и OSB плиты.
После закрепления настила можно ставить столбы опоры, предварительно просверлив отверстия для арматуры, и затем брусья надеть на нее. С помощью отвеса нужно проверить, насколько вертикально установлены эти столбы, после чего зафиксировать их в таком положении временными перемычками.

Монтаж стропил

Венец изготавливается по такому же принципу, что и нижнее кольцо каркаса. Он укладывается на брусья и закрепляется при помощи саморезов.
Завершающий этап строительства – монтаж крыши. Это происходит следующим образом – верхушки вертикальных столбов соединяют брусками, выравнивая с помощью ножовки их с торцевой частью под углом 60 градусов, и затем закрепляют саморезами. Когда каркас полностью готов, беседка накрывается кровельным материалом. Крышу для удобства лучше выполнять на земле, а после готовую конструкцию следует установить на верхнее кольцо сооружения. В том случае, если крыша собирается наверху, на верхнее кольцо крепятся две доски, устанавливается на них опорный столбик, а затем выводятся на него и закрепляются направляющие бруски. Готовая обрешетка обшивается листовым материалом или рейками. Для кровли используют металлочерепицу, профнастил или другой материал.

Ограждение и отделка беседки

Беседку по всему периметру необходимо оградить перилами высотой 0,9 м. Перила изготавливаются из обычных досок, а с помощью специального шаблона им можно придать необычную форму.
Вертикальные брусья можно обшить вагонкой или декоративной решеткой, изготовленной из деревянных реек.
Чтобы защитить деревянную конструкцию от гниения и придать красивый облик, нужно непременно ее покрыть лаком или покрасить – выбор за вами.

https://youtube.com/watch?v=k3uDk9-LUio

Этапы строительства

Решая вопрос, как сделать для беседки четырехскатную крышу, нужно учесть, что требуются точные расчеты, чтобы определить нагрузку (это важно при покупке стройматериалов) и угол наклона скатов. Далее разрабатывается чертеж, в котором отражаются размеры и расположение всех элементов системы стропил:

Далее разрабатывается чертеж, в котором отражаются размеры и расположение всех элементов системы стропил:

мауэрлата (брусья 10×10 см или 15×15 см);
стропильных ног (минимальное количество 12, шаг 0,6-1,2 м);
стропил, расположенных по диагонали;
затяжек (перемычек между стропилами) 15×5 см;
конька (если крыша вальмовая), вертикальных стоек и нарожников;
обрешетки под кровельного материала.

Проще всего своими руками построить для беседки четырехскатную шатровую крышу. Нужно между стойками натянуть шнуры (по диагонали), чтобы определить центр строения. В центре устанавливается временная стойка, от нее натягиваются шнуры к углам, чтобы определить местоположение диагональных стропил.

установка четырех диагональных стропил;
установка дополнительных стропил между диагональными;
разметка и крепление нарожников;
выравнивание стропил по длине;
установка затяжек между диагональными стропилами;
крепление затяжек к остальным стропилам (на другом уровне);
установка ветровой доски;
устройство обрешетки из фанеры, ОСБ или другого материала (зависит от вида кровли).

Рассмотрим другой вариант на примере шатровой крыши как сделать четырёхскатную крышу для беседки своими руками.

При помощи шнуров между угловыми стойками определите центр беседки, установите в него временную ориентирующую полной высоты вертикальную доску, закрепите, и от её вершины натяните шнуры к верхним углам беседки, таким образом обозначив, где будут диагональные стропила.

Установите стропила – для изготовления можно взять доски 150×50мм, и сделайте пару шаблонов из брусков 50×50×2250 мм.

Установите вторую пару стропил, не теряя центра. Установите между диагональными стропилами третью и четвёртую пару.

Контролируйте шаблоном правильность установки. Нужно определить и прикрепить нарожники – доски создающие «ответвление» от стропил к внешнему контуру основания крыши.

Определите на диагональных стропилах желаемую длину выноса, и натяните отметочный шнур. Отрежьте все стропила под желаемым углом. Между парами диагональных стропил закрепите затяжки из досок 250×50мм, срежьте лишнее.

Сделайте затяжки между остальными стропилами, выше или ниже установленных. К концам стропил прибейте ветровую доску, накройте крышу листами ОСБ или фанерой, обрешёткой. При пролётах между столбами больше 2м рекомендуется поставить укосины или сделать юбку из штакетника.

Стропила могут быть металлические, не обязательно располагать их вертикально. Кровельный материал хорошо держится без обрешетки, если между диагональными стропилами горизонтально набиваются доски. Оригинально выглядит беседка с четырехскатной китайской крышей, края которой приподняты.

Кровельный материал лучше всего купить мягкий – битумную черепицу. Она производится из технического стекловолокна или стеклохолста и пропитывается битумом, сверху накатывается гранулят. Разнообразие расцветок и возможность вырезать различные формы позволяет создать любой визуальный эффект.

Обрешетка создается сплошная, на нее крепится подкладка, места стыка полотен проклеиваются

Важно тщательно подобрать гвозди для крепления черепицы (они не должны быть короткие)

Если беседка с мангалом или барбекю, лучше купить ондулин, профлист или металлочерепицу. Они легкие, быстро и просто устанавливаются, служат долго, устойчивы к возгоранию.

Если система стропил из древесины, перед монтажом все элементы обрабатываются антисептиком. При установке мангала требуется дополнительная обработка антипиреном, препятствующим возгоранию. При наличии достаточного количества нарожников такая крыша хорошо выдерживает любые нагрузки и служит долго.

Важные моменты выбора конструкции беседки

Выбирая тип конструкции дачной беседки, стоит учитывать ее основное назначение. Если вы хотите соорудить красивую конструкцию, являющуюся дополнение к ландшафтному дизайну, стоит выбирать открытые беседки.

Чтобы с комфортном в любое время отдыхать в кругу друзей, стоит задуматься о строительстве закрытой беседки с камином, мангалом или печью. Также для всесезонной эксплуатации подходят полуоткрытые конструкции, имеющие несколько глухих стен.

Что касается выбора формы постройки, то они бывают:

квадратными. Отличаются простой конструкцией и их легко соорудить своими руками. Главное, заранее создать чертежи беседки из дерева и просчитать ее размеры. Каркас таких построек чаще всего собирают из бруса или металла, а крыша кроется ондулином, черепицей;
прямоугольными. Их средняя площадь составляет 10 кв.м. Поэтому здесь смело можно разместить барбекю, гриль или мангал. За счет удобной формы и больших размеров, в таких постройках легко помещается вся необходимая мебель и кухонные принадлежности;
круглыми. Их самостоятельное изготовление может вызвать кучу вопросов. Не имея опыта в данной сфере, строительство круглой беседки лучше доверить специалистам. Зато такая постройка станет достойным и красивым украшением двора;
многоугольными. Количество их углов может варьироваться от 5 и до 12. Они отличаются оригинальными дизайнами, вместительностью и эффектным внешним видом.
