Подвесные откатные ворота своими руками. пошаговая подробная инструкция!

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Размеры подъемно-поворотных ворот

Подъемно-поворотные ворота характеризуются более утяжелённой конструкцией, нежели модели, рассмотренные раньше. Они отличаются не только своей массивностью, но и необходимостью в оснащении системы мощным электроприводом, прочными шарнирами.

Как понятно, такие конструктивные элементы системы требуют дополнительного пространства в помещении, а значит, планирую установку таких ворот в своем гараже, очень важно позаботиться о наличии достаточного места для размещения механизма. В процессе открывания ворот, ставни системы поворачиваются и приподнимаются к верху – под потолок гаража

Здесь, собственно, и размещается подъемный механизм, для которого и нужно предусмотреть место под его установку

В процессе открывания ворот, ставни системы поворачиваются и приподнимаются к верху – под потолок гаража. Здесь, собственно, и размещается подъемный механизм, для которого и нужно предусмотреть место под его установку.

Также важно оставить пространство не только под потолком, но и спереди от гаражного сооружения, что обусловлено спецификой работы механизма

Габариты подъемно-поворотных полотен разнятся в зависимости от производителя и местоположения управляющего механизма. По стандарту, высота таких систем начинается от 2,2 метров.

Совет! Выбирая тип гаражных ворот, важно понимать, что для габаритных проемов лучше подбирать менее тяжелые модели створок. К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий

К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий.

Кроме того, выбирая ворота подъемного типа, следует уделять вниманием таким параметрам:

показатели прочности;
легкость;
габариты ширины – максимальный параметр составляет, как говорилось ранее, 600 см;
габариты высоты – максимуму 2,2 м.

Но, в случае расширения размера стоит понимать, что из-за увеличения массы готовой продукции, ее срок службы будет меньше гарантированного на стандартные по габаритам модели.

Моя машина повредилась из-за лежачего полицейского – что делать?

А вот здесь уже всё немного или даже намного сложнее. Дело в том, что очень часто, помимо нарушений балансодержателя дороги, таковые есть и у водителя, который помял диски, порвал резину или повредил подвеску об ИДН.

Но нет, речь не о том, что лежачий полицейский призван конкретно снизить скорость до той, которая изображена на дорожном знаке. То есть высота и рельеф самого ИДН, конечно же, не рассчитывается на конкретный скоростной режим. Да и невозможно это, так как возможности подвески у каждого автомобиля разные. Однако, камнем преткновения может послужить как раз скорость движения.

И нарушение данного пункта Правил очень часто используют инспекторы ГИБДД и суды как универсальный аргумент в пользу установления вины водителя. Вы увидели препятствие на дороге в виде лежачего полицейского? Должны были изначально выбрать такую скорость движения, которая позволила бы избежать вредных последствий, в том числе для вашей же машины! Нередко в судебной практике 2022 года именно так трактуется такой вид ДТП.

Тем не менее, вероятность успешного исхода дела есть. Исходя из вышеописанного, ваша главная задача здесь будет заключаться в том, чтобы в материалах дела фигурировало нарушение правил установки искусственной неровности. При этом, крайне желательно, чтобы вашего нарушения пункта 10.1 ПДД не было.

Если в деле будут фигурировать предписания/протоколы и иные бумаги о нарушении требований к обеспечению безопасности при установке ИН, то шансы получить компенсацию с дорожных служб велики. Но для этого нужно правильно написать объяснения после ДТП. Укажите примерно следующее:

При этом, с большой долей вероятности на разборе ГИБДД вам могут всё равно выписать определение о нарушении пункта 10.1. Но это не конец! Всё ещё можно обжаловать в суде, и общее правило заключается в том, что чем выше инстанция, рассматривающая ваше дело, тем более справедливо и всесторонне будет подходить к делу судья.

Но самым простым делом в ситуации, когда вы разбили подвеску, помяли диск или порвали шины из-за того, что отсутствовал знак или разметка на «лежачем», будет случай с разборной конструкцией. Нередко в таких ИДН отсутствуют необходимые элементы, торчат крепёжные болты, которые легко могут повредить резину. А это нарушает прямое предписание ГОСТа в пункте 4.6.

Ещё кое-что полезное для Вас:

Нужно ли соблюдать уменьшенные дорожные знаки по ПДД?
Какие дорожные знаки и разметка обязывают всегда остановиться перед ними?
Можно ли остановиться, если после знака «Остановка запрещена» есть знак «Парковка» и наоборот?

3 этап – материалы и инструмент

Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.

Смета по расходу материалов и средств на устройство откатных ворот

Материал	Количество	Стоимость
Профнастил*	4 листа по 2 м.п. около 10 м.кв.	150-350 руб. за м.кв.
Труба 100х100, толщиной 4 мм.	2	560 руб/м.п.
Труба 60х30, толщиной 2 мм.	2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт.	153 руб/м.п.
Труба 60х20, толщиной 2 мм.	В зависимости от места расположения усиливающих перемычек	147 руб/м.п.
Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки.	Косынки – 4 шт.150	764,80 руб/м.кв.
Для обустройства нащельника 150х150	2 шт.
Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик	1 шт.	300 руб/м.п.
Саморезы/заклепки	80 шт./130 шт.	1,25 руб./шт. 0,3 руб./шт.
Краска для профнастила	1 шт.	240 руб./1 кг.
Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол	1 шт.	140 руб./кг. 257 руб./кг. 463 руб./кг.
Краска для каркаса	1 шт.
Цемент М 400	1 шт.	200 руб./50 кг.
Песок		85 руб./50 кг.
Арматура, Ø 12	20 м.п.	41 руб./м.п.
Ручки	Нужны, если не используется привод
Скрытые петли
Замки
Механизм откатных ворот	1 шт. для откатных 2 шт. для раздвижных ворот
Ролтэк МИКРО	Ширина проема 3 000 Вес створки до 350 кг.	7530 руб.
Alutech	Ширина проема 4 000 Вес створки до 450 кг.	150
Came	Ширина проема 4 500 Вес створки до 700 кг.	29330 руб.
Came	Ширина проема 4 500 Вес створки до 800 кг.	33980 руб.
Автоматика Alutech	1 шт. для откатных 2 шт. для раздвижных	25000 руб.

* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.

Комплектующие для откатных ворот

Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.

Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.

Комплектующие для откатных ворот

Балка для откатных ворот (консоль или направляющий рельс)

Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.

Совет

Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит

Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.

Ролики для откатных ворот (роликовые каретки)

Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.

Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.

Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

Автоматика для откатных ворот

Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:

ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;

цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;

зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.

Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).

Простая, но надежная конструкция рохли

С технической точки зрения тележка гидравлическая рохля является простым агрегатом, состоящим из нескольких элементов. Грузоподъемную функцию выполняет специальная система, под которой подразумевается домкрат. Перемещение грузов по территории осуществляется с помощью работника склада. Чтобы выполнить такое действие, необходимо приложить некоторые физические усилия. В ручном режиме можно транспортировать грузы, достигающие 2500 кг. Нужно лишь подъехать к поддону, загнать под него вилы и сделать до 14 качаний ручкой. Груз оторвется от пола и его можно будет перевезти на другое место.

Тележка ручная гидравлическая – транспортировщик паллет, отличающийся надежностью и простой конструкцией. С его помощью обеспечивается захват поддонов в продольном и поперечном направлении. Складское оборудование изготавливается с учетом стандартов качества. С его помощью поддоны с грузом перевозятся в нужное место за короткое время и без чрезмерных физических усилий. Гидравлическая тележка может иметь разную конструкцию. К ее главным элементам относится:

рама – важный элемент, изготовленный из высокопрочного материала. Платформа имеет форму вил. Это идеальный вариант для перевозки поддонов. Вилы отличаются по длине и по ширине. Если предполагается транспортировка больших грузов, используется усиленная рама;
колеса – такие детали изготавливаются из надежных материалов. Это может быть алюминий, полиуретан. На гидравлическую тележку монтируется два рулевых колеса. Чтобы колеса выдерживали интенсивные нагрузки и не ломались, используются шариковые подшипники;
подвилочные ролики – небольшие колеса, выдерживающие внушительную нагрузку. В большинстве случаев такие элементы изготавливаются из полиуретана и стали. Подвилочные ролики обеспечивают мягкий ход роклы на любой поверхности;
гидравлический домкрат – главный узел системы, благодаря которому вилы поднимаются вместе с грузом. Когда рукоятка двигается вверх/вниз, в системе увеличивается давление. Таким образом поддон отрывается от земли. Когда действует режим спуска, давление ослабевает. В итоге, вилы медленно опускаются вниз;
ручка со специальным рычагом – элемент, одновременно выполняющий несколько функций. Ручка является рулевым механизмом, с помощью которого работник склада направляет тележку в нужное место. Еще ручка используется в качестве рычага управления.

Необходимые материалы, инструмент, покупные изделия

Благодаря простой конструкции, подвесные ворота можно выполнить своими руками. Для этого понадобятся:

Металлическая труба квадратного сечения 40х40 мм и 20х20 мм для каркаса ворот;
Листовой металл, профнастил или сэндвич-панели для изготовления полотна ворот;
Труба квадратного сечения 120х120х4 мм для выполнения опор и верхней балки;
Направляющая длиной в два раза больше ширины ворот (обычно 6 м);
Комплект фурнитуры для подвесных ворот;
Комплект автоматики для подвесных ворот, если вы хотите автоматизировать процесс открывания и закрывания ворот;
Сварочный аппарат;
Болгарка;
Врезной замок.

Стандартная ширина ворот для легковых автомобилей обычно не превышает 3 метров. Если вы хотите сделать ворота шире, то для облегчения конструкции можно выполнить их двухстворчатыми, раздвигающимися в разные стороны. Комплекты для подвесных ворот продаются уже готовыми, часто вместе с направляющей. Они рассчитаны на определенную массу ворот, поэтому перед покупкой необходимо ее посчитать. Если вы делаете двухстворчатые ворота, вам понадобятся 2 комплекта.

Ролики для подвесных ворот

Автоматика для открывания также продается, в зависимости от необходимых функций ее цена значительно колеблется, и любой сможет подобрать удобный для себя вариант, или оставить ворота без автоматического открывания, с ручным приводом.

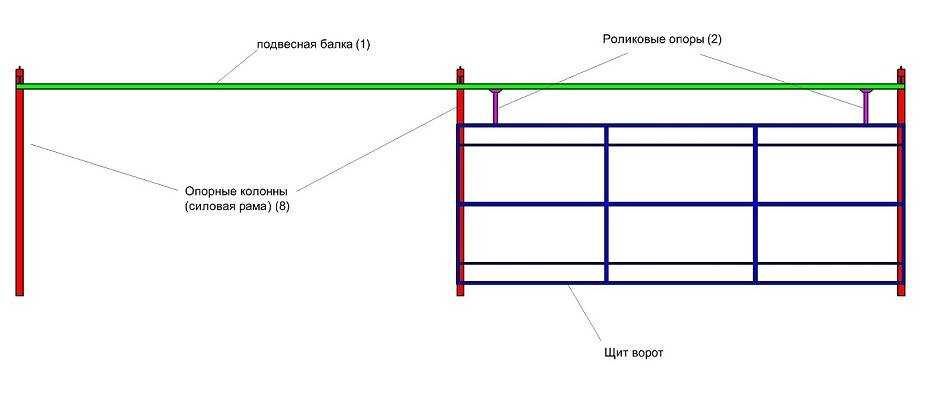

Конструкция и схема

Чтобы определить, какой вид подвижной створки на роликах и способ крепления в большей мере подходит для установки на собственной даче, нужно изучить все исполнения. Учитывая, что за пределами города не всегда появляется возможность очищать от снега, вариант конструкции со средней балкой на роликах является наиболее предпочтительным в данных условиях.

Электропривод

Секция ворот может управляться и вручную, и с помощью узла автоматики. В первом случае при условии правильно выполненного монтажа эффективность эксплуатации повышается, тогда не придется прилагать усилия для перемещения конструкции. Второй вариант конструкции еще больше упрощает задачу по управлению – достаточно нажать на кнопку, чтобы механизм начал работу.

Учитывая, что направляющий блок в данном случае установлен примерно посередине подвижной створки, узел автоматического управления можно располагать на высоте.

Особенности устройства и функционирования

Для полноты понимания, как выглядит секция на роликах со средней балкой, представлена схема:

В отличие от варианта, когда направляющая располагается снизу, в рассматриваемом исполнении задействованы двойные ролики: сверху и по низу балки. Они меньше по размеру, что не влияет на функциональность. Из схемы видно, что данный вариант конструкции выделяет несколько большая толщина. Это объясняется тем, что опоры установлены на некотором удалении от подвижной створки, потому как в этом варианте балка на роликах располагается не под воротами, а рядом с ними.

Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания.

Крепление секции в зарытом состоянии обеспечивается фурнитурой: уловители (верхний и нижний), концевой ролик. Из схемы видно, что в качестве направляющего блока используется профильная труба с замкнутым контуром, тогда как в исполнении ворот с нижней балкой используется труба с прорезью для установки на роликовые опоры.

Для монтажа необходимо подготовить два отдельно стоящих столба, высотой примерно до половины проема. Для жесткости конструкции в фундамент закладывается арматура или швеллер. Все зависит от материала, из которого изготовлены столбы.

Если сравнивать все разновидности ворот откатного типа, можно выделить лишь несколько особенностей, рассмотренных выше. В целом же принцип функционирования подобных конструкций повторяется: если приложить усилия или нажать на кнопку, створка начнет движение вдоль ограды. На нижний уловитель приходится часть нагрузки. Это позволяет распределить ее более равномерно по всей секции.

Чем больше роликовый блок, крупнее консольные направляющие и тяжелее консрукция, тем больше должна быть мощность электропривода

Если в конструкцию заложен привод, остановка механизма производится с помощью концевых выключателей. Они крепятся на зубчатой рейке по обе стороны балки.

Для монтажа ворот используется сходная технология: выполняется разметка участка; готовится основание с усилением (каркас из арматуры, с закладной деталью); крепят опоры для направляющей балки (в случае, когда этот элемент располагается посередине полотна). На финишном этапе устанавливается узел автоматики, закрепляется створка. Обшивка каркаса для ворот разных видов производится аналогичным образом.

Знак 3.15 «Ограничение длины»

Дорожный знак 3.15 «Ограничение длины» запрещает движение ТС (или составов транспортных средств), габаритная длина которых (с грузом или без груза) больше указанной на знаке.

Знак «Ограничение длины» применяют для запрещения движения указанных выше ТС на участках дорог с узкой проезжей частью, тесной застройкой, крутыми поворотами и т.п., где их движение или разъезд со встречными ТС затруднены.

Если габаритная длина автомобиля либо состава ТС (с грузом или без груза) больше указанной на знаке, то водитель должен объехать данный участок дороги по другому маршруту. Для предупреждения водителя об имеющемся впереди по движению ограничении по длине ТС знак 3.15 устанавливают дважды, т.е. сначала будет предварительный знак.

Предварительный знак 3.15 «Ограничение длины» с табличкой 8.1.1 «Расстояние до объекта» устанавливают за перекрестком в начале участка дороги, на котором вводятся ограничения по длине ТС. На этом перекрестке водитель может изменить свой маршрут и выбрать другое направление.

Повторный знак 3.15 (основной) устанавливают непосредственно в месте начала ограничения.

Желтый фон знака 3.15 «Ограничение длины» означает, что знак временный.

Подвесные ворота. Порядок монтажа

1. Перед установкой ворот почва, в сторону которой будет направлен откат, выравнивается.

2. По обеим сторонам ворот крепятся вертикальные опоры – металлические трубы, имеющие квадратное сечение, диаметром 20-40 мм. Так как на такие опоры будет ложиться верхняя балка, расстояние от земли до верхней части опоры должно быть таким, чтобы в ворота смог свободно проехать автомобиль.

3. Для монтажа опор выкапывается яма глубиной 120-150 см, в которую опускается металлическая труба, закладывается арматура, а затем яма бетонируется. Пространство между таким фундаментом и грунтом засыпается щебнем, при этом каждый его слой проливается водой и дополнительно уплотняется.

4. Воротные опоры должны располагаться строго вертикально. В случае малейшего их перекоса движение ворот будет затруднено или, напротив, они будут открываться и прикрываться самопроизвольно. Поэтому при установке опор их расположение тщательно выверяется строительным уровнем.

5. Для верхней подвесной балки используется гнутый профиль особой формы (см. фото). Размер его сечения зависит от веса подвешиваемых створок. Так, для створок массой до 300 кг достаточно приобрести профиль 40×35×2,5 мм. Тяжелые ворота весом до 1000 кг потребуют более мощного профиля размером 90×75×4,5 мм. При этом его прогибы недопустимы.

6. Для полного отката створки длина такой балки должна быть в 2 раза больше ширины самого проема. Для стандартных гаражных ворот ее длина должна быть равна 6 м. При необходимости этот размер можно уменьшить.

7. Для монтажа такой конструкции потребуется следующая фурнитура:

• две тележки (консольных ролика) с резьбовой осью;

• четыре кронштейна с винтом для крепления направляющей;

8. Направляющая балка закрепляется на несущей опоре или верхней части стены здания с помощью подвесных кронштейнов так, чтобы ее нижняя рабочая часть, по которой будут перемещаться ролики, была обращена вниз.

9. На одно полотно любого размера потребуется не более двух роликовых тележек. Разнос кареток при этом зависит лишь от ширины полотна. Вначале у них срезаются пятки (основания, на котором крепятся тележки), а лишь затем ролики приваривается к каркасу створок. Воротное полотно должно чуть перекрывать проем (на 20 см), а расстояние между почвой и створкой составлять не менее 5 см.

10. Затем полотно ворот вставляется с помощью роликов в верхнюю подвесную балку. Для ограничения движения створки по краям балки с обеих сторон монтируются заглушки.

11. Чтобы избежать раскачивания створок при порывах ветра (это возможно при слишком большой высоте ворот), в верхней и нижней части ворот устанавливаются специальные ограничители. Их можно приобрести готовыми или попросту наварить куски арматуры на щели направляющей.

12. При наличии автоматики она подключается в соответствии с технической документацией и приложенной к ней схемой.

Что позволяет повысить долговечность ворот?

Как выбрать ворота, декоративное покрытие которых останется в первозданном виде даже спустя несколько лет?

В первую очередь обратите внимание на качество самих стальных листов, из которых изготавливаются ворота. Лучшая защита от коррозии – это цинковое покрытие толщиной не менее 16 микрометров (расход 225 г/м2)

Не последнюю роль играет и качество лакокрасочного покрытия. Какой бы оттенок не был выбран, нужно быть полностью уверенным не только в его насыщенности, но и качестве. «Алютех» — единственная компания, которая использует полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА), эффективно противостоит механическим воздействиями, влаге и химическим веществам, защищает от коррозии, следовательно, декоративные свойства ворот сохраняются весь период эксплуатации конструкции. Рекомендованная толщина слоя покрытия — 25-35 микрометров, толщина грунтовочного слоя 5-7 мкм. С такой защитой точно не придется тратиться на ремонт.

Покрытие ПУР-ПА на воротах Alutech словно кольчуга защищает полотно от царапин и потертостейС лицевой стороны на панели «Аютех» наносится полиуретановое покрытие, модифицированное частицами полиамида

Как еще защитить ворота от коррозии

Правильный выбор – использование метизов с многослойным композитным антикоррозийным покрытием. Самонарезающими винтами к полотну крепятся роликовые кронштейны. Но для регионов с повышенной влажностью по-прежнему актуальны метизы из нержавеющей стали

Из этого же материала должны быть изготовлены оси роликов, обязательно обратите на это внимание

Направляющие также нуждаются в защите от ржавчины. Профили должны быть изготовлены из оцинкованной стали и покрыты порошковой краской.

Цены на метизы

~~метизы~~
Фурнитура и профили из нержавеющей стали

Даже самые качественные ворота нуждаются в уходе. Своевременное нанесение смазки, например, Литол 24, продлит срок службы металлическим элементам, таким как пружины, оси роликов и кронштейны.

Расчёт материала и подготовка инструментов

Обычно проём для ворот составляет 4 м, а при изготовлении дверного полотна используют профилированные листы, поэтому перед началом строительных работ нужно приготовить следующее:

закладной швеллер шириной 40 см и длиной ½ ширины ворот;
15 м железных прутьев (арматура);
10 м2 стенового профнастила;
профильная труба размером 60×60 мм и длиной не менее 5 м или кирпичи (для столбов);
труба 60×30 мм длиной 20 м;
труба 40×20 мм длиной 20 м;
жидкий бетон М250 с добавлением щебня;
песок;
красящая эмульсия, грунтовка и растворитель (по одной банке);
упаковка электродов;
кронштейн;
200 штук заклёпок и анкеры со шпильками или набор саморезов (если столбы будут металлическими).

Необходимые инструменты

При работе с перечисленными материалами будут нужны некоторые инструменты:

шлифовальная машинка с диском для резки металлических изделий;
аппарат для сварки;
шуруповёрт;
дрель;
бетономешалка (для постоянного перемешивания жидкого бетона);
лопата;
топор;
молоток;
строительный уровень, пластмассовая лента с делением на сантиметры и отвес.

Какие существуют разновидности откатных ворот?

Подвижная створка на роликах встречается в нескольких исполнениях:

Подвесные;
Откатные, движение которых осуществляется по рельсу;
Консольные.

Каждый из вариантов имеет свои нюансы устройства, плюсы и минусы, которые не позволяют применять их в определенных ситуациях, но делают возможной установку в других случаях.

Подвесные ворота

Устройство автоматических откатных ворот подвесного типа отличается от остальных двух вариантов способом крепления подвижной створки: она соединена с верхней балкой, закрепленной на уровне 3-5 м. Высота установки верхней направляющей определяется видом объекта, где она используется.

Конструкция откатных ворот данного вида не слишком популярна сегодня, что обусловлено ограничением проема по высоте и в результате далеко не весь транспорт может проехать на объект.

Подвижная секция, которая перемещается по рельсу

Как можно понять из названия, устройство этих ворот на роликах отличает присутствие нижней рельсовой направляющей. По данному элементу движется вся конструкция.

Учитывая расположение направляющей (поперек проема), при эксплуатации откатных ворот данного типа возникает ряд сложностей: необходимо регулярно очищать направляющую рельсу от загрязнений, снега (в зимний период); балка хоть незначительно, однако, все же мешает проезду машин. Кроме того, устройство такой подвижной секции на роликах не позволяет применять ее при сильной ветровой нагрузке.

Консольные конструкции

Это наиболее удобный в эксплуатации вариант откатных ворот, потому как он не предусматривает ограничения проема по высоте, а снизу отсутствует направляющий рельс.

Консольные конструкции со средней рельсой

Удерживает конструкцию нижняя балка, закрепленная на консольных блоках (роликовые опоры). Встречаются разные исполнения откатных ворот данной разновидности:

Направляющий элемент располагается снизу конструкции;
Монтаж балки в верхней части подвижной створки;
Направляющий блок установлен посередине откатных ворот.

Каждый из вариантов рекомендуется применять при разных условиях. Это позволит получить наиболее эффективные в эксплуатации.

Декор

Основным украшением территории являются ворота, дополненные декоративными элементами. Подобные конструкции выглядят презентабельно и солидно вне зависимости от того, из какого материала они выполнены. Различные фотоэлементы, дополнительные детали и прочие мелочи кардинально преображают участок в лучшую сторону.

Украсить откатные ворота помогут такие интересные варианты:

сверху будут великолепно смотреться кованые элементы, отличающиеся друг от друга своими размерами и формами;
украсить двойные ворота с лицевой стороны можно коваными решетками или презентабельными узорами, выполненными в технике ковки;
можно расположить украшение по углам створок, а также по всей их площади;
необычно и стильно выглядят декорации, которые вырезаны из профлиста и размещены на лицевой стороне конструкции;
профиль рамы и несущие столбы можно декорировать профилями, выполненными в различных формах.

Источники

https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/
https://gruppa-masterov.ru/stati/otkatnye-vorota-svoimi-rukami.html
https://m-strana.ru/articles/kak-sdelat-otkatnye-vorota-svoimi-rukami/
https://montazh-zaborov.ru/otkatnye-vorota/
https://dekoriko.ru/vorota/otkatnye/vidy/
https://www.forumhouse.ru/journal/articles/9598-vybor-otkatnyh-vorot-osnovnye-kriterii
https://terol.by/informatsiya/stati/kakie-otkatnye-vorota-vybrat-tipy-i-kharakteristiki/
https://stroy-podskazka.ru/vorota/otkatnye/plusy-minusy/

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

сварочный аппарат;
пилу;
болгарку;
шуруповёрт;
ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
	Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
	Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

Иллюстрация	Описание действия
	К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
	Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.
