Лук своими руками: 10 чертежей (размеры и схемы)

Начнем с изготовления рукоятки для лука

Сразу оговорюсь, что материалы изготовления зависят от силы нятяжения тетивы. Если сила натяжения до 10 кг., тогда рукоятку можно изготовить из цельного деревянного бруска 60х40х400, бука или березы (сосна для этих целей не подходит).

Прекрасная рукоять получается из пары склеенных эпоксидкой пластин 20 мм фанеры. После того как промазали поверхность эпоксидкой, сжимаете пластины в струбцинах. И того выходит толщина 40 мм.

Только необходимо использовать бакелитовую (водостойкую) фанеру. Её клеят чем-то типа эпоксидки и она надежна. Простая фанера для этих целей не очень годится (растрескивается).

Дальше разметка контура рукояти, и выпилка электролобзиком (было посажено Макитовское полотно).

После чего приступаем к грубой выборке форм полукруглой, острой стамеской (2 раза правилась, эпоксидка сильно «сажает» инструмент).

Очень хорошим помощником в этом деле служит плоский, полукруглый рашпиль для грубой обработки поверхности, придавая черновую форму.

Затем рукоятка обрабатывается грубой шкуркой, потом мелкой и на заключительном этапе нулевкой.

Не забудьте просверлить отверстия под болты М6 для крепления плечей лука.

Под болты между рукояткой и плечами лука целесообразно подложить прокладку из кожи (из старых женских сапогов или куртки).

Когда рукоятка будет доведена до ума, ее можно покрыть морилкой и корабельным лаком. Фанера, как известно, состоит из слоев, которые при выборке материала и играют на рукоятке. Довольно забавный эффект.

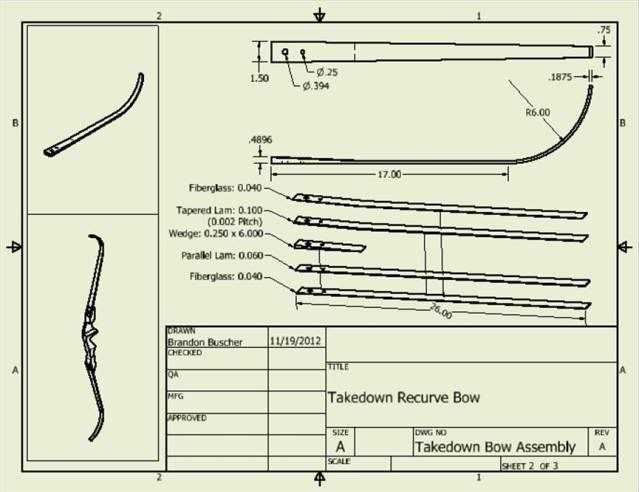

Чтобы у вас не возникло вопросов, как изготовить рукоятку для разборного лука, приведу чертеж (на чертеже нанесена сетка 10х10 мм.). Вы можете перерисовать его на миллиметровку.

Хочу напомнить, что данные материалы для изготовления рукоятки применимы в случае изготовления лука с силой натяжения тетивы до 10 кг. Если применять такую рукоять на более мощных луках, то есть риск что рукоятка не просто сломается а взорвется в щепки при этом может травмировать вас.

По этому для более мощных луков необходимо делать усиленные рукоятки из набора древесин по принципу бутерброда, как например в этом варианте — основа бук, «наполнение» клен, орех и красное дерево (для изящества). Можно использовать любое другое плотное дерево, при этом толщина наполнения особой роли не играет, главное чтобы присутствовала склейка.

Все слои промазываются эпоксидкой и зажимаются в струбцины до полного высыхания. Струбцины необходимо располагать через каждые 5-10 см., чтобы между слоями не образовывалось пустот.

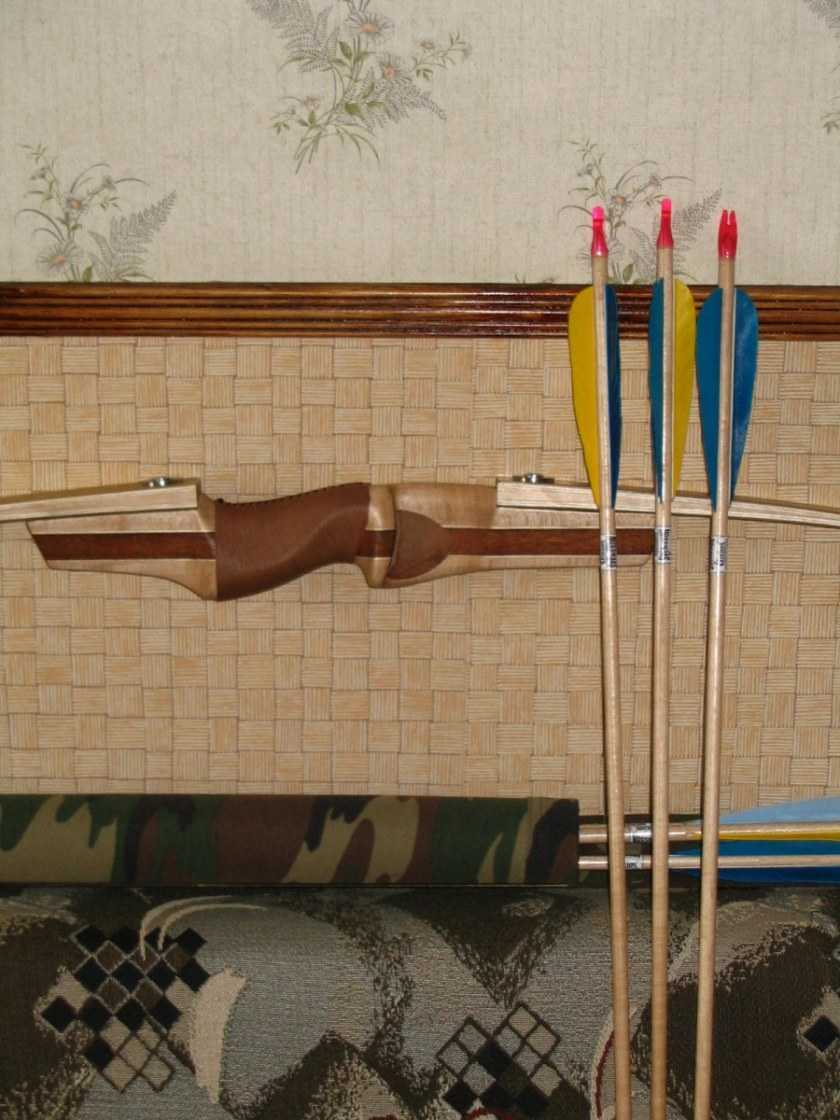

Получаются, такие заготовки, которые в будущем будут рукоятками для разборного лука с более сильным натягом тетивы.

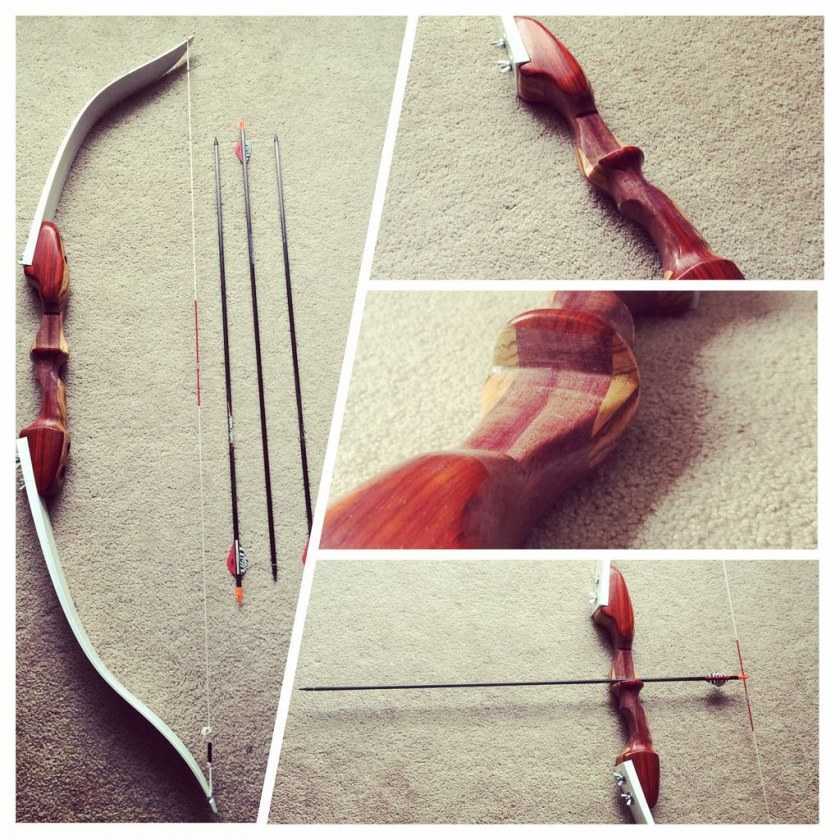

А любители красоты С наличием прямых рук и хорошего столярного инструмента, могут сделать не только крепкую но и красивую рукоять.

Сборка составного боевого оружия

Классическую модель лучше делать из дерева. Такое оружие можно использовать для охоты на зайцев, фазанов и даже на косулю. Чтобы лук для стрельбы, изготовленный своими руками, по-настоящему стрелял, нужно придерживаться правил:

1. Лучше заготавливать материал зимой или рано утром в прохладный день. Спилить дубовую, осиновую или буковую ветку длиной 180 см и толщиной 10 см. Сучки и трещины на палке недопустимы. Кору снять ножом, а торцы обработать масляными пропитками.
2. Заготовку установить вертикально и просушить месяц при температуре 28 градусов. Элемент распиливается на 3 части: двое плеч и рукоять.
3. Рога лука распаривают над кипятком 20 минут. Все излишки, сползающие с палок, соскрести ножом. Плечи помещают в стапели. Этим деталям нужно придать округлую форму. Сохнут заготовки 2 недели в зафиксированном изогнутом положении. Деревянные элементы обрабатывают воском и оставляют сушиться на несколько дней.
4. Заготовку под рукоятку длиной 30 см стесывают под прямоугольник. На альбомном листе рисуют трафарет ручки, прикладывают к древесине и размечают карандашом. Лишние части спилить лобзиком, лезвие которого должно проходить строго по линии. Продумывают место для полки, на которое устанавливается стрела. Поверхность шлифуют наждачной бумагой и обрабатывают лаком.
5. Ножом стругают плечи так, чтобы на краях они были сужены до диаметра 3 см. Основу рогов подгоняют под параметры рукоятки. Внутреннюю сторону палок стесывают, чтобы получилась ровная поверхность, которая соприкоснется с крайними частями рукояти.
6. На ручке по краям с передней стороны дрелью проделывают по 2 отверстия, такие дыры изготавливают на палках. Главное, чтобы отверстия на держаке и плечах совпадали между собой.
7. Детали соединить болтами, гайками и шайбами. Если учесть толщину рукояти и диаметр рогов лука, то понадобятся винты длиной до 13 см.
8. В качестве тетивы подойдет леска, нейлоновая нить, альпинистские стропы, лавсановая или капроновая веревка. Материал устанавливается в пазы на краях плеч и прочно связывается.

Стрелковое оружие получится упругим. Нитка не должна быть в ослабленном состоянии. Все элементы находятся в напряжении. Если тетива оттягивается трудно, то оружие будет стрелять далеко и сильно.

Другие важные навыки

Ко всем соискателям нынче предъявляют одни требования: “Нам нужны от вас hard skills / soft skills!” – и выдвигают огромный список качеств личности и шаблоны поведения в компании. Но классный специалист должен обладать не только “твердыми” и “гибкими” навыками, но и практическими, и профессиональными, и еще не забывать оставаться Человеком.

Пример hard skills и soft skills

Выше я описала самые важные умения для человека, но есть еще навыки, которые тоже очень нужны людям. Они не вошли в топ, но также необходимы человеку для продуктивной социальной жизни:

Стрессоустойчивость – здесь важно, чтобы человек контролировал свои эмоции в форс-мажорных обстоятельствах и находил быстрые их решения. Этот навык помогает доделывать начатое дело до конца, как бы это ни было трудно

На любой работе и в семье ценятся стрессоустойчивые люди.

Развитие харизмы – яркость личности, которая может вызывать эмоции у других. Этот навык позволяет заразить всех позитивом, любовью к жизни, установить контакты с любыми людьми. Мне поведение этих людей напоминает пульсацию – жизнь в них пульсирует, они как фейерверк.

Уверенная работа на ПК – сейчас без этого навыка не обойтись на любом предприятии. Все процессы настолько компьютеризированы, что без уверенной работы на ПК вы будете либо кучу денег специалистам платить, либо неделями делать тот объем, что можно сделать за день. Навык позволяет сэкономить время и деньги.

Здоровый образ жизни – это личное дело человека, вести ЗОЖ или нет, но без этого навыка вы быстро загнетесь. Здоровый образ жизни подразумевает не только правильно питание, но также заботу о своей физической форме (зарядки, тренировки) и о психологическом комфорте. На самом деле это большая тема, которую можно долго раскрывать, главное – следить за собой.

Умение отстаивать свою точку зрения – хороший навык, помогает не потеряться среди мнений окружающих и быть уважаемым в обществе. Отстаивать свое мнение – значит уметь его формулировать и приводить железобетонные аргументы. Навык важен абсолютно для всех, так как в любом споре выигрывает тот, у кого аргументов больше.

Умение абстрагироваться и вовремя отдыхать – навык вовремя “на все забить”, чтобы сохранить свое здоровье и нервную систему. Говорят, чтобы хорошо работать, нужно хорошо отдыхать – вот в точку! Когда мозг чистый и светлый, силы накоплены, тогда все ситуации воспринимаются по-другому и жить хочется!

Умение мотивировать себя и окружающих – навык немного похож на развитие харизмы, но тут важна цель. Это умение очень важно при работе в команде. Когда человек находит нужные слова, делает конкретные действия, стимулирует окружающих к общей работе, достижению результата.

Умение работать в команде – а это умение часто входит в разные структуры навыков человека, так как всем нам важно этому научиться. Оно развивает в человеке коммуникабельность, возможность наладить со всеми хорошие взаимоотношения, бесконфликтность и другие важные и ценные качества.

Фиксация внимания – для современного человека большой проблемой и счастьем одновременно является огромный поток информации
Чтобы достигать результата в любой сфере, важно уметь фиксировать внимание на важном и нужном. Сосредоточенность – важнейший навык для каждого из нас.

Ведение конструктивных переговоров – культурный человек виден по характеру общения и умению без конфликтов договариваться
Если вы освоите правила ведения конструктивных переговоров и выработаете в себе этот навык, вам цены не будет на рабочем месте!

Умение анализировать – важно не только принимать поступившую к вам информацию, но и анализировать ее. Анализ поможет сделать правильные выводы, принять верные решения.

Навык постоянно развиваться и совершенствоваться – навык богатых людей, которые не теряют время просто так, а постоянно развиваются, пробуют новое, совершенствуют те умения, что уже есть. Это постоянная динамика человека, постоянные требования к себе, своеобразная планка, которая постепенно повышается, делая человека все успешнее.

Навык чтения людей (эмпатия) – умение, которое помогает узнать о человеке основную информацию в течение нескольких минут общения с ним. Это сопереживание, то есть понимание того, что сейчас чувствует человек, каково его эмоциональное состояние. Очень даже полезный навык, особенно если хочется проверить, стоит ли доверять собеседнику или нет.

А если вы хотите научиться осознанно формировать свои привычки, советую пройти онлайн-обучение у профессионалов.

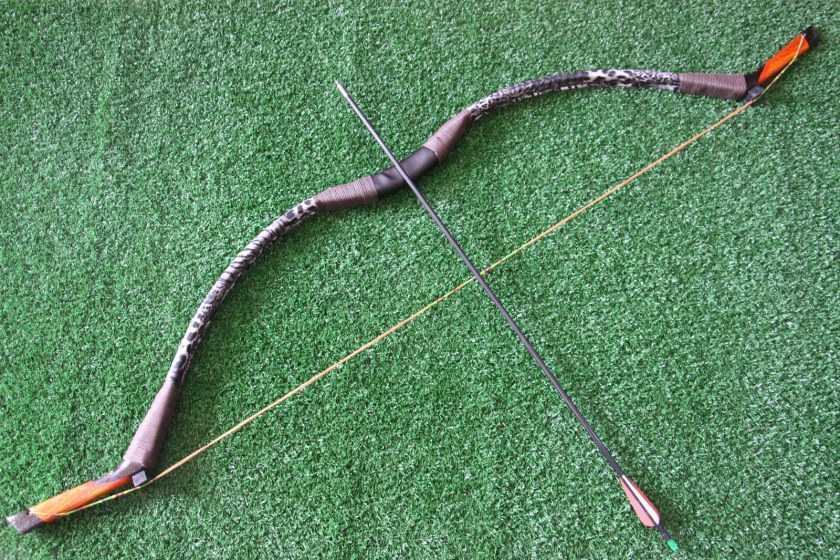

Как сделать классический лук своими руками

Данный вид оружия работает за счет передачи тетиве расправляющимися плечами толчкового усилия, которое заставляет стрелу вылетать с определенной скоростью. Зависит эта скорость от силы натяжения. Популярными моделями в этой категории являются Монгольский, Bear Archery Supermag и Deer Master.

Что понадобится

Надо приготовить:

• Рубанок.
• Ножовку-пилу.
• Изоляционную ленту.
• Нож.
• Электролобзик (для составного лука).
• Дрель (для составного лука)
• Клей.
• Наждачную бумагу.
• Лак, краску для отделки.
• Болты М6 (для составного лука).
• Материал для тетивы (леску, веревку из синтетики или шелковую нить).
• Материал для лука – трубу из ПВХ либо древесину (тисовую лучше всего, можно взять и ясень, можжевельник, кедр, иву, орех, рябину, лиственницу, вяз).

Лук классический своими руками

Вариант один

Проще всего сделать лук цельным, взяв полихлорвиниловую трубу толщиной 4 сантиметра. Длину отмеряют, исходя из расстояния между концами пальцев руки в вытянутом состоянии и серединой бедра. На концах трубы делают зарубки, куда крепят тетиву.

Изделие получается не сильно прочным – его лишь на несколько раз хватит.

Вариант два

Это составная модель, с которой придется повозиться подольше. Зато и конструкция получится более прочной и надежной.

1. Здесь сначала надо из древесины вырезать центральную часть (основу), к которой будут крепиться плечи. Ширина основы по центру – 5 сантиметров, а по краям – полтора сантиметра. Брусок для заготовки имеет размеры 40 на 4 на 6 сантиметров. Материал – дуб или береза. Можно склеить заготовку из нескольких слоев клена, бука или другого дерева.
2. Плечи делаем из той же трубы ПВХ и усиливаем с помощью кусков трубки меньшего диаметра, вставленных внутрь. На краях наносим зарубки, куда прикрепляем тетиву, сплетенную из шелковой нити.

Еще можно сделать плечи из готовых пружинящих ламелей, взятых от дивана или кровати. Длина этих элементов обычно составляет от 70 до 120 сантиметров. Толщина оптимальная – 12 сантиметров. Вырезают детали наискось (лучше две сразу). На краях делают насечки для тетивы глубиной от 7 до 8 миллиметров. Плечи с основой соединяют болтами М6 (под которые надо высверлить отверстия).

Еще проще сделать плечи из лыж – они идеально подходят. Лучше всего взять узкие лыжи, а вот широкие подточить придется. Годятся как пластиковые, так и деревянные изделия. В данном случае общая длина лука должна составлять от 120 до 140 сантиметров.

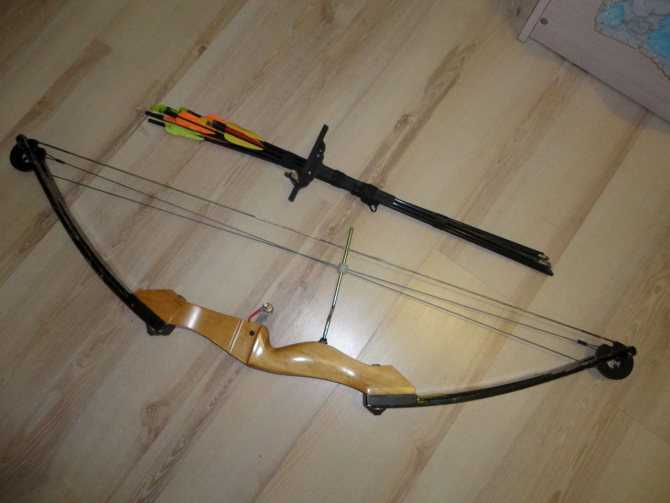

Блочный лук

Эти модели отличаются от классических тем, что за счет наличия блоков-эксцентриков требуется прилагать меньшее усилие при стрельбе. А точность и кучность, а также дальность стрельбы увеличиваются. Популярностью у спортсменов и охотников пользуются такие блочные модели как MK-CB50, Кондор PKG, Orion, Ястреб и другие.

Что понадобится

Очень простой вариант предполагает наличие:

• Двух мощных пружин (можно на авторынке купить).
• Двух колесиков из металла (части автомобильного подъемника, также на авторынке покупаются) и двух металлических шпилек по 4 сантиметра (будут осями).
• Восьми мебельных уголков и двух уголков по 4 сантиметра.
• Двух мебельных петель.
• Четырех скоб из металла в виде буквы «П» (колесики крепить).
• Саморезов обычных 30-35 штук и удлиненных – 4 штук.
• Веревки из синтетики (тетивы).
• Брусков из дерева длиной 46 сантиметров (2 штуки для плеч), длиной 40 сантиметров, шириной 4 сантиметра и толщиной 2 сантиметра (2 штуки для основы) длиной 16 сантиметров и такими же длиной и шириной с выемками по краям (2 штуки для крепления пружин).
• Ножовки.
• Лобзика.
• Напильника.
• Отвертки.
• Наждачной бумаги.

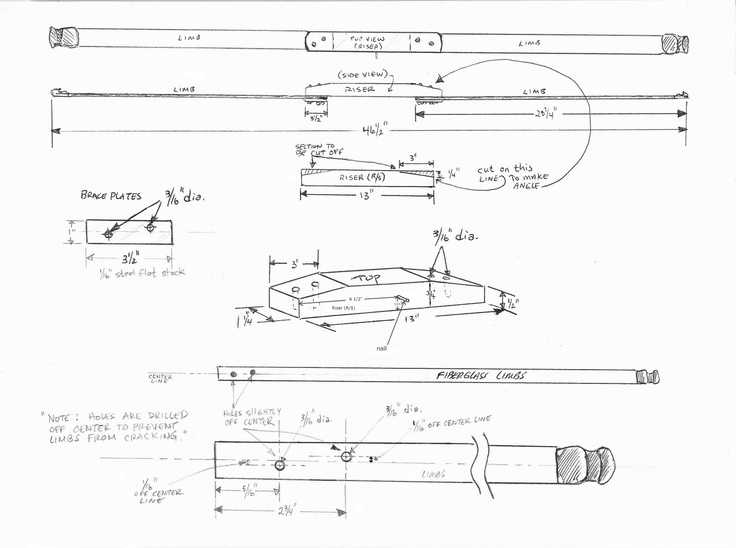

Блочный лук своими руками (чертежи)

Технология

Делаем основу, присоединив по краям сорокасантиметрового бруска два небольших, шестнадцатиметровых. Для крепления используем уголки. Усиливаем конструкцию длинными саморезами. Доводим поверхность до гладкости наждачной бумагой. К плечам приделываем П-образными скобами колесики (для чего изготавливаем прорези на концах плеч). Осями послужат шпильки.

По краям основы приделываем мебельные петли (завесы). Красим все детали (лучше всего из баллончика краска, она сохнет быстро). Потом к петлям прикрепляем плечи (за середину), к их передней части с торца привинчиваем уголки. За них зацепим пружины, которые вторым концом зацепятся за выемки в брусках основы. Осталось лишь тетиву натянуть.

О том, как сделать охотничий лук своими руками в домашних условиях, расскажем ниже.

Шаг 1: Создаём дизайн рукоятки

Первым шагом в изготовлении лука будет создание дизайна для рукоятки. От этого будет зависеть внешний вид вашего лука. Я начал с того, что посмотрел на луки в интернете и попытался сделать простые наброски того, что мне нравилось. В целом нужно соблюдать несколько основных правил, вот они:

• Длина рукоятки должна быть от 40 до 61 см. Моя рукоятка в длину примерно 50см.
• Место для стрелы должно находиться ровно посередине рукоятки
• Место для руки должно быть сразу под стрелой
• Углы плеч лука — большинство готовых магазинных вариантов луков идут с плечами под углом 15-20 градусов.

Так как я собирался использовать в качестве плеч лыжи для пересеченной местности, то я решил сократить угол до 10 градусов, поэтому плечи моего лука будут сидеть более прямо. Причина, по которой я так поступил — лыжи очень гибкие, а я хотел добиться от лука максимальной мощи.

Я хорошо владею программой «Google Sketchup» и сделал в ней простенькую 3Д-модель того, как будет выглядеть рукоять перед шлифовкой. Это необязательно, но в целом помогло в проекте.

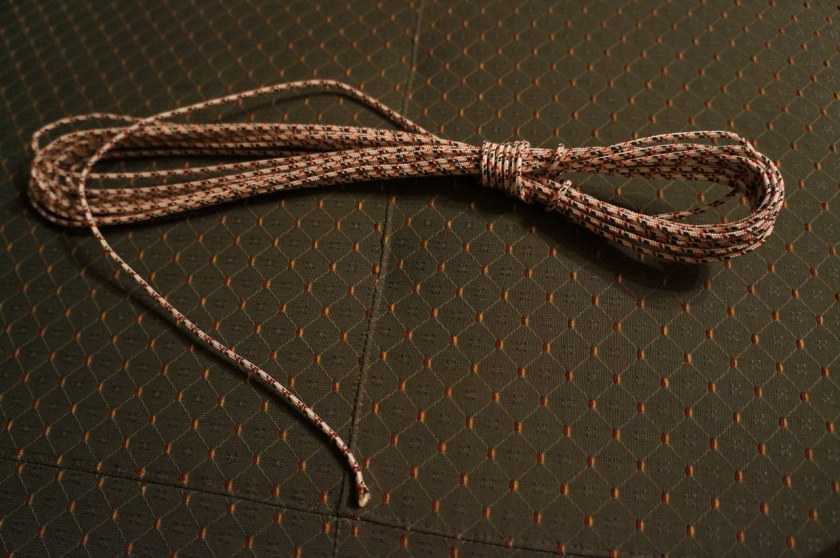

Тетива

Идеальная тетива должна быть тонкой, прочной и не растягиваемой. Чем тоньше тетива, тем лучше данные лука. Однако она должна выдерживать нагрузку, превышающую 7-кратное натяжение лука. Лучший материал по доступности, цене и параметрам – это так называемая дратва из льна.

Практика показывает, что 8-кратная сложенная дратва выдерживает натяжение до 25 кг. Можно уменьшить количество волокон, чтобы получить лучшие параметры, но тогда возрастает риск разрыва тетивы и, следовательно, разрыва лука.

Следует помнить об усилении фрагментов, работающих со стрелой (оберткой) и грифонами (петлями). В этих местах чаще всего срывается тетива. Тетива имеет одну или две петли.

В случае с двумя петлями она должна соответствовать определенной длине лука. Когда у него есть один, лучник завязывает свободный конец к грифу, натягивая лук. Затем он имеет возможность регулировать степень отклонения лука.

Здесь обращается внимание на терминологию: лучник натягивает лук, надевая тетиву, и натягивает его, готовясь к выстрелу.

Существует много способов плетения волокон. Примеры можно найти в интернете.

Там же рассказывается, как изготовить своими руками стрелы для лука.

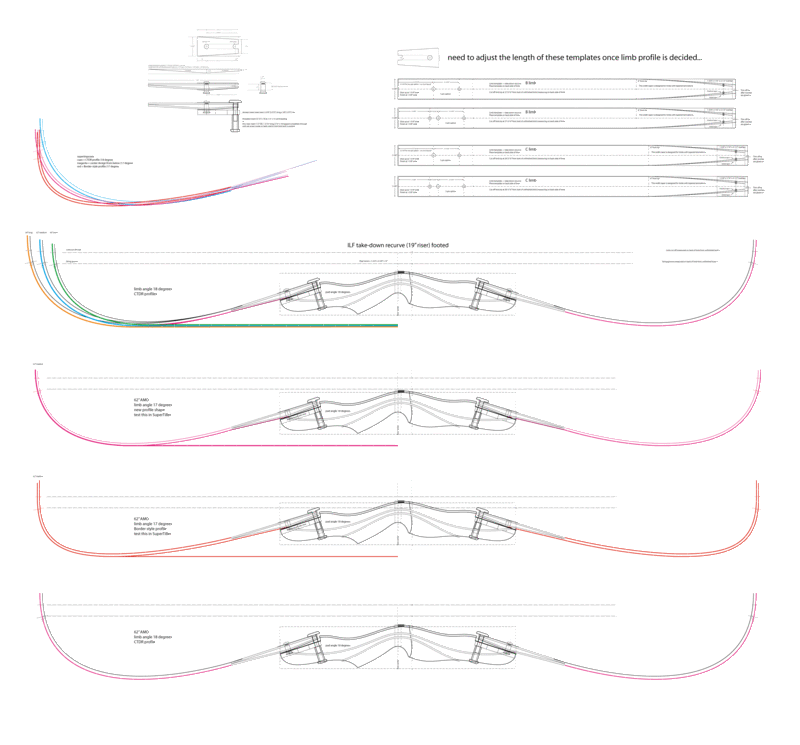

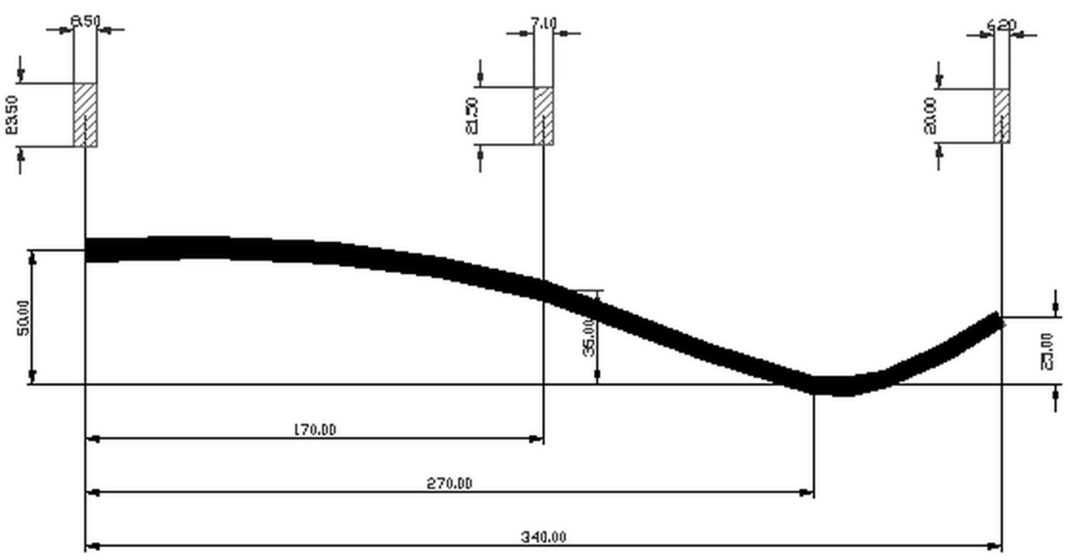

Чертеж рукояти для лука. Плечи для лука

Для того чтобы начать делать самодельный лук необходимо, знать с чего начинать и каким составляющим необходимо уделить больше внимания. Итак, лук, который мы постараемся с вами изготовить, будет состоять из следующих деталей:

Начинается процесс изготовления лука с рукоятки. Материалом для ее изготовления может послужить цельный деревянный брусок имеющий размеры 60*40*100, лучше брать бук или березу.

Поскольку фанеры бывают разными, для изготовления лука потребуется выбрать водостойкую, обычная фанера в работе может дать трещину.

• На следующем этапе потребуется разметить контур рукоятки и выпилить их с помощью электролобзика, как на фото.
• Фото. Чертеж рукоятка для лука

После того как заготовка вырезана потребуется выработать форму рукоятки используя полукруглую, острую стамеску. Неплохим помощником в такой работе показал себя рашпиль плоской, полукруглой формы.

С его помощью можно обработать поверхность заготовки на черновую. В самом конце придется взять в руки шлифшкурку. Сперва деталь обрабатывается грубой шлифшкуркой, потом мелкой, на чистовую используем нулевку.

Должна получиться заготовка, как на фото.

Фото. Рукоять лука

В заготовке рукоятки потребуется высверлить специальные отверстия для болтов №6. Они необходимы для крепления плечей конструкции лука. Для удобства можно между плечами лука и рукояткой уложить кожаную подкладку, вырезанную из старых сапог или не нужной куртки. Вот и все что нужно знать, чтобы своими руками сделать деревянный лук.

Важно напомнить, использовать такой самодельный лук для тетивы силой натяжения больше 10 кг нельзя, поскольку он может не выдержать такой мощности, а рукоять просто разорвется на мелкие куски. Чтобы сделать лук более мощным, рукоятку необходимо усилить, используя принцип бутерброда

Дерево склеивают эпоксидкой и зажимают заготовки струбцинами до полного высыхания.

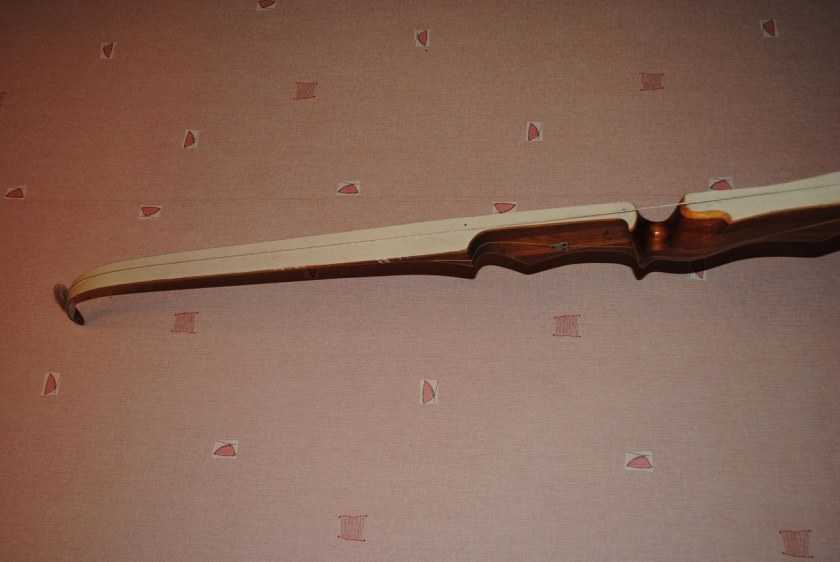

Как и из чего сделать плечи для лука — из дерева или ламелей?

Сделать плечи для лука своими руками совсем не сложно, там более можно использовать подручные материалы, которые отличаются упругостью, например некоторые элементы кроватей или диванов. Ламели могут иметь разные размеры, идеальными считаются 1200*50*12 мм. Но если таких нет, можно использовать ламели других размеров.

Например, ламели имеющие толщину 12 мм, потребуется только распилить наискось и вдоль, потом друг к другу просто приложить и обработать. При этом необходимо соблюдать симметрию. Если же ламели имеют меньшую толщину, потребуется их усилить.

Для этого нужно взять две ламели склеить их между собой с помощью эпоксидки, добавив отвердителя немного меньше, чем положено. Отлично подойдет для этих целей клей ПВА, который продается в красных флаконах, его производитель Pritt Henkel.

В результате толщина ламели должна составлять 16 мм. У некоторых могут возникнуть сомнения относительно их гибкости, но при сборке лука вы сами убедитесь в их прочности и надежности. Правда, вы должны помнить такие ламели лучше использовать пол усиленную рукоятку. Для того чтобы у вас получились плечи для лука готовые, склеенные заготовки ламели нужно распились наискось.

Далее на очереди полочка для тетивы. Ее можно сделать из обрезков ламели. Нужно вырезать несколько пластинок, ширина которых немного больше изготовленных плечей.

Потом пластинки нужно приложить к плечу и высверлить два сквозных отверстия, в которые потребуется вставить на клей шканты. Все элементы обильно смазываем клеевым раствором, вставляем в струбцины и ждем, пока они полностью высохнут.

Если клей при сжимании заготовок сильно выступает, его можно удалить тряпочкой, чтобы в дальнейшем лук имел привлекательный внешний вид.

Далее необходимо придать обоим плечам симметричности. Для этого нужно сжать их струбцинами вместе для проверки точности и обработать стороны.

После всех работ нужно начертить форму полочки для размещения тетивы, она может быть любой, зависимо от вашего пожелания.

Лишние части срезаются электролобзаком по чертежу и заготовки обрабатываются наждачкой. В полочке нужно сделать пропилы под тетиву диаметром 3 мм и глубиной 7-8 мм. В конце плечи обрабатываются морилкой, можно корабельным лаком.

Вот и все мы показали вам, как можно сделать деревянный лук своими руками. Остается для этого усиленного лука подобрать тетиву около 3,5 мм.

Тетиву можно также изготовить самостоятельно, но это уже отдельная тема, которую мы будем с вами обсуждать в другой раз.

А сегодня можете купить готовую тетиву, установите ее на лук и отправляйтесь на пробные испытания своего самодельного деревянного лука. Удачи вам!

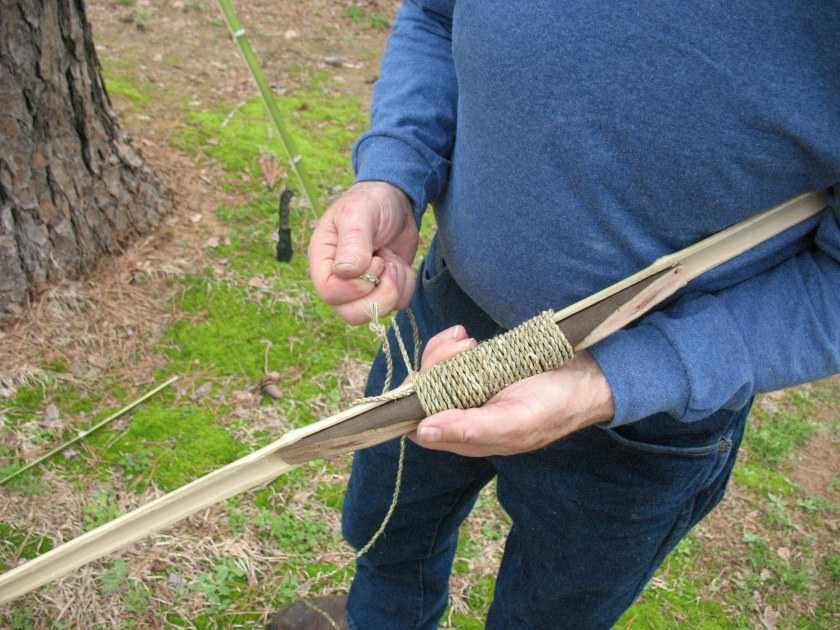

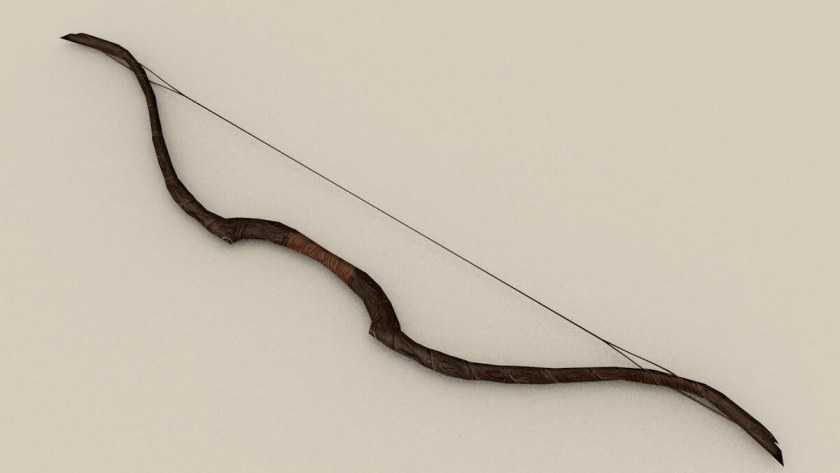

Как сделать охотничий лук своими руками

После изготовления начальной заготовки нужно определить естественный изгиб лука из дерева. Это нужно для того, чтобы в дальнейшем было удобно использовать оружие. Чтобы определить этот изгиб, нужно один конец прижать к земле, придерживая второй конец рукой. Каркас повернется своей естественной стороной.

Сделать лук своими руками, схема

Из круглой заготовки необходимо оформить будущий охотничий лук. Ширина каркаса лука обычно составляет 3 см. Лишнюю древесину лучше стесать ножом, одновременно с этим проверяя на наличие сучков и прочих дефектов.

Поскольку простой лук состоит из цельного каркаса, стоит сформировать его изгибы во время обработки ножом. С помощью ножа и рубанка формируется его боковая и фронтальная части. Соотношение ширины каркаса и ширины плеч должно составлять 3/2. Размер плеч должен быть одинаков, чтобы они не уступали по упругости друг другу. На этом этапе работы нельзя сгибать лук для предотвращения его деформации.

Далее нужно сформировать изгиб лука. Для этого используется метод водяного отпаривания. В частности, отпариваются плечи лука для придания им нужной формы изгиба. Для этого лук фиксируется специальными стапелями (деревянными брусками) в нужном положении плеч, обрабатывается горячим водяным паром. В таком зафиксировано положении оружие сохнет примерно одну неделю. После этого стапели снимаются, на концах плеч вырубаются места для тетивы.

Следует обратить внимание, что все это время с лука не снималась кора. После отпаривания она начинает отслаиваться. Ее нужно аккуратно снять, не повреждая при этом волокна древесины

Остатки коры снимаются шлифшкуркой, а поверхность покрывается жиром, горячим воском, лаком или краской

Ее нужно аккуратно снять, не повреждая при этом волокна древесины. Остатки коры снимаются шлифшкуркой, а поверхность покрывается жиром, горячим воском, лаком или краской.

Существует еще один вариант, как сделать изгиб лука:

• Нужно изготовить специальную доску с пропилами, которая крепится перпендикулярно центру каркаса.
• Оба конца лука соединяются нитью.
• Нить цепляется за один из пропилов на доске для изгиба в соответствии с необходимым радиусом.

Манипуляции должны проводиться медленно, потому что при резком изгибе древесные волокна могут повредиться.

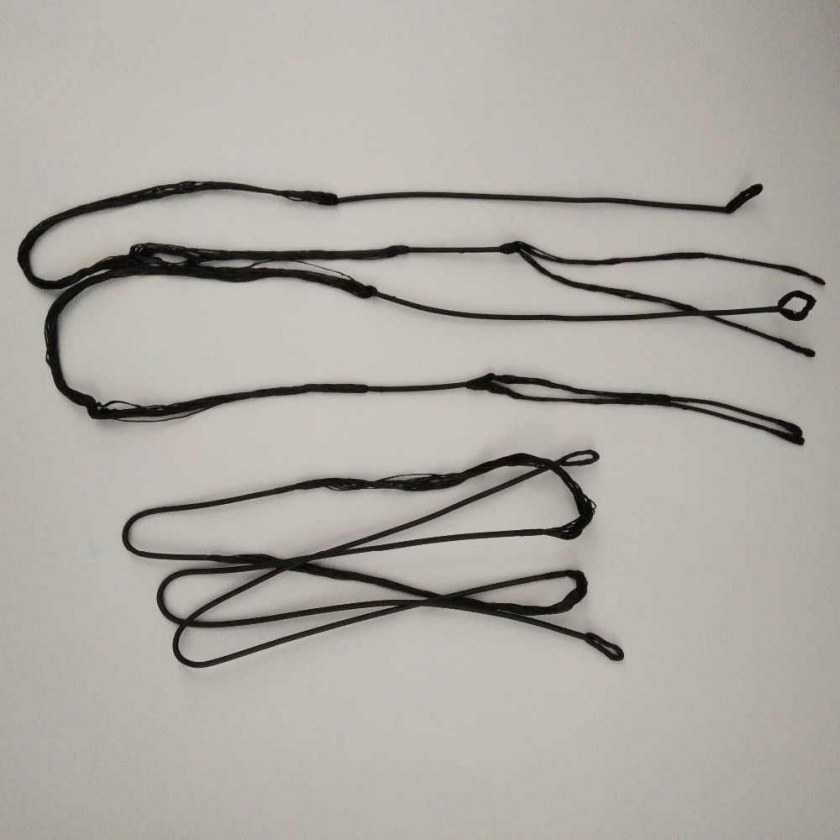

Изготовление тетивы

Лучше изготавливать тетиву из многослойной веревки. Тетива для охоты должна быть прочная, изготовленная из нескольких нитей кевлара, капрона, лавсана, рыболовного шнура в катушках, прочих искусственных нитей. Также подойдет тонкая полоска сыромятной кожи толщиной 3 мм. Главное требование к нити для тетивы – прочность, устойчивость к истиранию и растягиванию. Она должна быть короче, чем размер между плечами лука, чтобы постоянно быть в натянутом положении. Сначала она крепится в одной засечке плеча, затягивается узелком к луку, затем протягивается ко второму концу и затягивается там. Правильно натянутая тетива должна находиться на расстоянии 15 см от середины каркаса охотничьего лука.

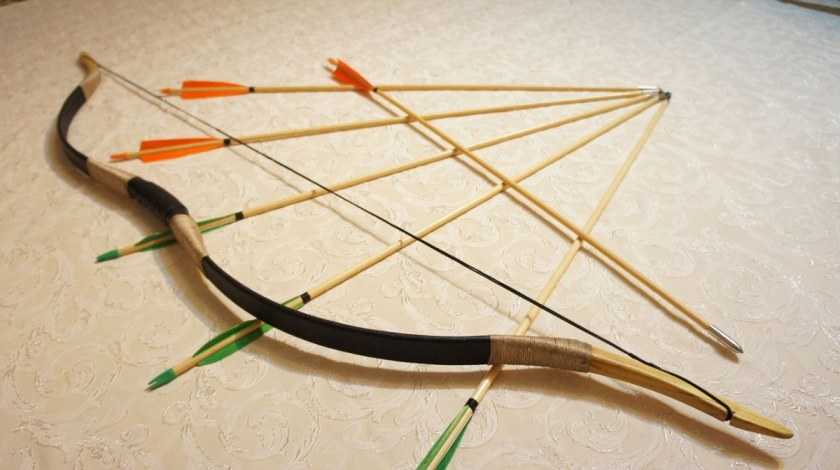

Изготовление стрел

Стрелы должны быть такой длины, чтобы она была пропорциональна длине лука и максимальной величине натяжения тетивы. Практически это означает, что при натянутой тетиве наконечник стрелы должен выступать на несколько сантиметров за каркас оружия. Диаметр стрелы должен составлять примерно 6мм, древко должно быть идеально ровным. Материалом для изготовления стрел служат ель, сосна, береза – для охоты мелкую дичь и птицу, а также ясень, граб, дуб, прочие тяжелые и плотные породы для охоты на хищного зверя. Наколоть их можно из поленьев, использовать доски, штапики, деревянные квадратные рейки. Затем им нужно придать форму цилиндров, зашкурить, чтобы поверхность была гладкой. Чем глаже поверхность стрелы, тем точнее будет ее полет. В торцевой части нужно сделать небольшую прорезь под тетиву в соответствии с ее диаметром.

Форма наконечника стрелы изготавливается в зависимости от типа добычи. Если охота подразумевается на птицу, наконечник делается заостренным. Если планируется охота на более крупную дичь, наконечник изготавливается из камня иди металла треугольной формы.

Для стрелы также нужно будет сделать оперение. Самое простое – из птичьих перьев, но можно сделать из других материалов – пластика, бумаги и т.д.

Схема сборки арбалета

Арбалет который мы предлагаем собрать состоит из следующих основных частей см. Схему 1 (все размеры даны в мм.).

Схема 1

Ложе может быть изготовлено из цельной или клееной древесины твердых пород. Ориентировочные его размеры показаны на рисунке. Форма выбирается по усмотрению стрелка. Самое главное, чтобы она была удобна для дальнейшего использования. В зависимости от того, левша вы или правша, с соответствующей стороны делается специальное углубления для более плотного контакта головы стрелка с ложем. На нашем примере, оно сделано для правшей.

Схема 2

В нашей схеме арбалета, ложе и направляющая составляют единое целое

Поэтому необходимо особое внимание уделить отделке поверхностей. От ее качества будет в большой степени зависеть точность стрельбы

Они должны быть строго прямолинейны, не иметь шероховатостей, заусенцев и т. п. Лучше всего обработать их на фрезерном станке с последующей зачисткой мелкой шкуркой и полировкой.

Размеры направляющего паза для стрелы диаметром 8 мм. показаны на рисунке 3.

К торцу ложи прикрепляется крестовина с привинченными к ней плечами. Крестовина отливается из легкого алюминиевого сплава или же фрезеруется из алюминевой болванки. Ее можно изготовить и из дерева.

Положение на ложе крестовины с упругими элементами должно быть таково, чтобы окно для вылета стрелы располагалось против направляющего паза. (Рисунок 4), а тетива при выстреле прижималась к поверхности ложа.

Каждое плечо крепится к крестовине двумя винтами.

Схема 3

Схема 4

Принцип работы спускового механизма заимствован из описания конструкции средневекового арбалета. Изготовление ее требует точности и скрупулезности (рисунок 5).

Схема 5

Работа и устройство механизма ясны из схемы 5. Во взведенном положении тетива (1) зацеплен за выступ (а) рычага (2). От поворота рычаг удерживает спусковой крючок (3). При нажатии на крючок рычаг освобождается, и тетива, устремляясь вперед, посылает стрелу. Перемещение рычага ограничивает упор (4). Для смягчения удара на упор необходимо одеть резиновую трубку. Положение упора подбирается таким образом, чтобы выступ (а) рычага в крайнем положении располагался ниже направляющей поверхности ложа, не препятствуя тем самым скольжению тетивы. После выстрела рычаг удерживается в крайнем положении пружиной (5).

При взведении арбалета тетива упирается в выступ (б) и поворачивает рычаг (2) в исходное положение. Спусковой крючок при этом по действием пружины (6) поворачивается и фиксирует рычаг и тетиву.

Чтобы исключить возможность случайного соскакивания тетивы с выступа (а), спусковой механизм закрывается крышкой (7). Между крышкой и ложей оставляется зазор для прохода тетивы. К крышке прикреплена плоская пружина (8), удерживающая стрелу на направляющих при прицеливании.

Подшипник (9), укрепленный на конце спускового крючка, значительно уменьшает усилие спуска. Необходимую величину спускового усилия можно подобрать, пропиливая поверхность рычага (2), которая опирается на подшипник.

Для уменьшения веса рычага рекомендуем изготовить его из легкого сплава Д16Т. В качестве пружин (5) и (6) могут быть использованы английские булавки.

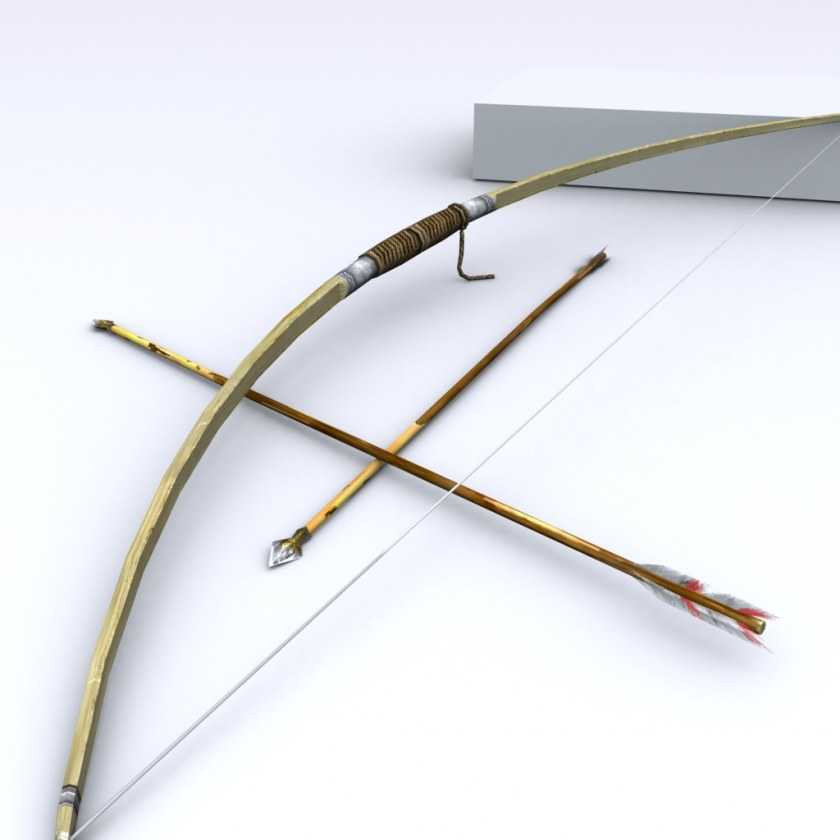

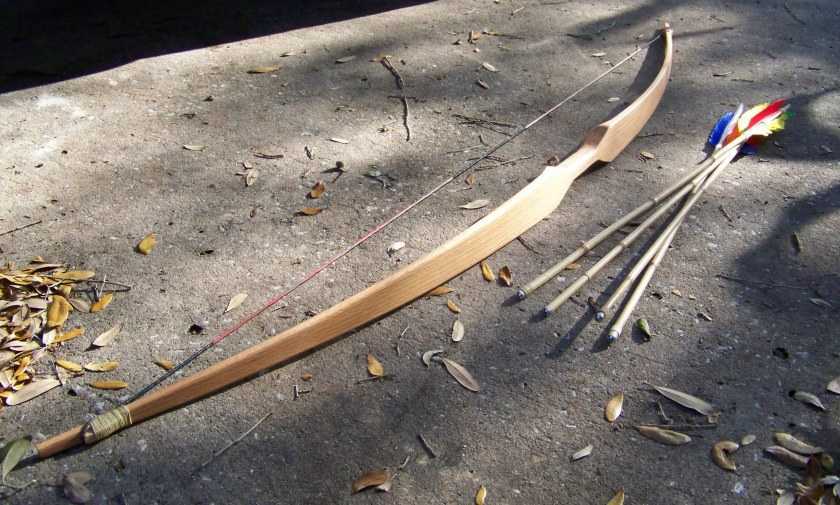

Лук и стрелы своими руками из дерева

Дерево, пожалуй, самый лучший и доступный вариант для изготовления лука. Для этого вам понадобится:

• Дрель
• Топор
• Нож
• Пила
• Лобзик
• Ножницы по металлу
• Наждачная бумага
• Напильник обычный и напильник для работы с деревом и металлом
• Стапель
• Рубанок

Для изготовления лука вам потребуется запастись временем и терпением.

Сначала нам необходимо найти подходящую по параметрам ветку. Делать это лучше всего в морозный день

Важно, чтобы на выбранной ветке было как можно меньше наростов и мелких отростков, а длина была не менее 180 см.
Нет необходимости трогать кору. А спиленные торцы нужно покрыть масляной пропиткой для дерева или специальным лаком.
Основу будущего лука оставить на просушку в течении пары месяцев, положив ее вертикально в помещение с температурой от 20 до 28 градусов.
Необходимо предать заготовке прямоугольную форму, сделать это можно при помощи хорошо заточенного ножа и острого топора.
Оба плеча лука одновременно отпариваем над кипящей водой.
Для придания изгиба, только что отпаренную заготовку, устанавливаем в стапель на две недели.
При помещении в стапель кора должна сойти, но если этого не произошло, то на этом этапе, аккуратно счищаем ее при помощи ножа.
Покрываем изделие воском.
Зарубки для тетивы делаем только после высыхания.. На нашу заготовку будущего лука необходимо натянуть тетиву

Сделать ее совсем не сложно. Вам понадобятся следующие материалы:

На нашу заготовку будущего лука необходимо натянуть тетиву. Сделать ее совсем не сложно. Вам понадобятся следующие материалы:

• Шелковая или нейлоновая (№10) нить
• Клей ПВА
• Резиновый клей
• Защита от влаги, например, воск
• Доска
• Толстые гвозди

Необходимо взять два круглых коротких колышка толщиной от 20 мм. На доске, размеры которой 200*40*40, в соответствии с расстоянием размещения тетивы, сверлим два отверстия и устанавливаем колышки. Следующим шагом нужно намотать на катушку нить для будущей тетивы. На колышки намотать нить, которая будет использоваться как основа. Достаточно 3 витков. Концы нити прочно завязать и промазать ПВА.

Резиновый клей намазать сразу на капроновую нить, при обмотке промазать ПВА. Обмотку делать как можно более плотной. На концах сделать петли для натягивания тетивы на плечи лука.

Без стрел тоже не обойтись. Раз мы делаем лук своими руками, то давайте разберем как они делаются. Минимум, нам потребуется 4 стрелы.

Вам понадобится для будущей стрелы:

Рейки или доски около 3 см шириной и 85 см в длину

Процесс изготовления:

• При помощи рубанка сузить заготовку (рейку или доску) до 1,5 см.
• Распилить ее на квадраты по 1,5 см с каждой стороны.
• Наждачной бумагой или машинкой для шлифования придать круглую форму, диаметром не более 8 мм.
• Так же мы можем прикрепить перья. Для этого лучше всего подойдут вороньи. Перо разрезать пополам и с помощью нити примотать к концу стрелы.
• Наконечник лучше купить в специальном магазине. Изготовить его самостоятельно можно, вырезав из тонкого листа железа или примотав острый гвоздь прочной леской.

Отличия от блочного лука

Основное отличие рекурсивного лука от блочного (или компаунда) — внешний вид. От лука в классическом представлении у последнего осталось очень мало. Это наиболее современный и «продвинутый» вариант данного оружия, технически и конструктивно довольно сложный. Блочный лук у занимающихся стрельбой наиболее популярен, его чаще всего используют в соревнованиях, его же в основном выбирают те, для кого стрельба — просто хобби.

Блоки (или эксцентрики) на концах плеч, давшие модели название, у рекурсивного лука отсутствуют. Они предназначены для снижения размаха и силы удержания тетивы, что положительно сказывается на скорости полета стрелы. Элементы срабатывают в процессе натягивания тетивы, перенося часть нагрузки с рук стрелка на особые тросы. Благодаря этому конечности устают намного меньше, у стреляющего появляется больше времени на прицеливание. Еще одна важная функция эксцентриков — ускорение «разгона» тетивы во время выстрела, что делает его более мощным.

Стрелять из блочного лука намного проще, чем из прямого и рекурсивного. Поэтому новички чаще всего начинают обучение именно с этого варианта. Но специфическая конструкция нравится не всем.

У блочного лука на концах плеч расположены эксцентрики, которые отсутствуют у рекурсивных моделей

Современный блочный лук

Склеивание плеч

На одном из плеч (точно на его спине) рисуется клиновидная выемка. Схему можно найти в интернете. Срез должен быть длиной 10-15 см. Вырезается помеченный фрагмент.

Если что-то пошло не так, это следует исправлять. Второе плечо затачивается так, чтобы оно соответствовало разрезанному клину. Сначала топором или пилой, затем деревянной пилкой

Важно отрегулировать оба плеча так, чтобы (если смотреть сзади) они образовывали прямую линию

Можно помочь себе, нарисовав на них ось симметрии. Затем неглубоко забиваются по этим осям три гвоздя: один возле будущего соединения и два на грифонов.

Если все три «совпадают» друг с другом, то лук прямой. Эпоксидные смолы всего подходят для склеивания. После соединения все скручивается с помощью плотницких зажимов или веревки, шпагата.

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

Максимальной прочности шов достигает через неделю, но работать над луком можно уже через два дня. После склеивания рекомендуется проверить, не произошло ли смещение рычагов относительно оси. Для корректировки используется предыдущий шаблон.

Удаляется лишняя древесина, лежащая вне линий, нарисованных на шаблоне. Рисуется второй шаблон, показывающий толщину плеч. Если плечи согнуты, лучше провести эту линию линейкой. После нанесения снимается припуск. Традиционно можно использовать рубанок, пилу или топор.

В таком виде лук должен напоминать полоску с прямоугольным поперечным сечением. Напильником закругляется поверхность выпуклости так, чтобы получилось поперечное сечение в форме буквы «D».

Процесс изготовления своими руками боевого лука медленно, но верно продвигается.
